Is de waterdruk in het verwarmingssysteem plotseling niet meer stabiel te krijgen? Of moet je meer dan normaal water bijvullen en ben je bang dat er ergens een lek is? De kans is groot dat er iets mis is met het expansievat. Wat is dat cilindervormige vat van staal? Waartoe dient het? En wat doe je als het stukgaat?

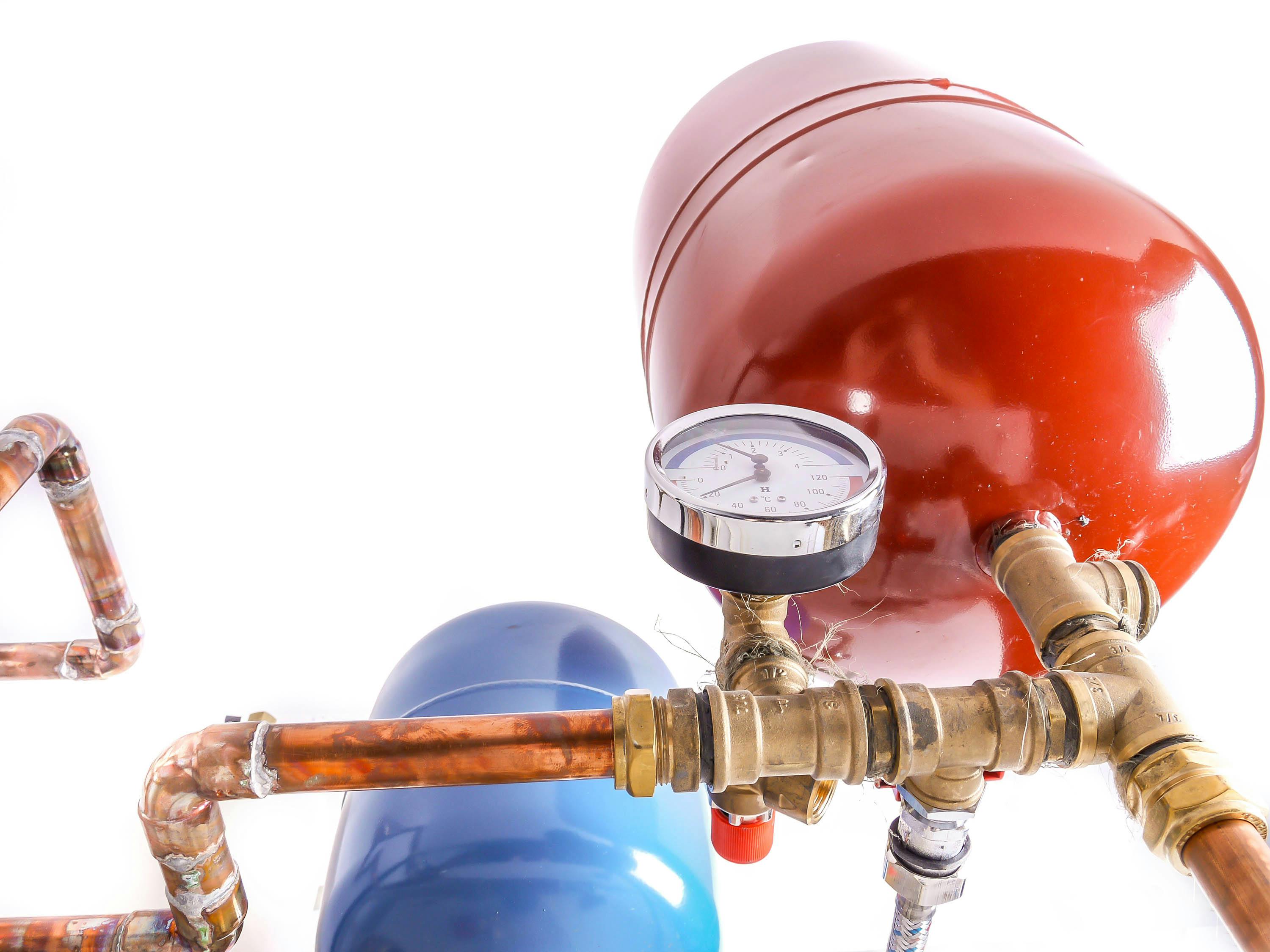

Je herkent het doorgaans rode vat onmiddellijk in de stookruimte. Het expansievat is een eenvoudig maar belangrijk onderdeel van de cv-installatie. Het water in het verwarmingssysteem circuleert in een gesloten circuit van leidingen, radiatoren en/of vloerverwarmingsleidingen. Het expansievat vangt de drukverschillen op die ontstaan door verwarming en afkoeling. Daarom wordt het ook wel 'drukvat' genoemd.

Twee  compartimenten

Dit vat heeft binnenin twee compartimenten. Het bovenste compartiment bevat water en in het onderste compartiment zit gas: stikstof. Tussen de twee compartimenten zit een rubber membraan. Gas laat zich in tegenstelling tot vloeistof samendrukken. Zodra de waterdruk toeneemt, zal het membraan in de richting van het gas bewegen. Hierdoor neemt de druk in dat compartiment toe, zonder dat er gevaar is op schade. Mocht de druk onverwacht toch te veel stijgen (omdat er bijvoorbeeld plotseling te veel water in de installatie wordt geperst), dan wordt het water automatisch afgevoerd via het overdrukventiel boven op het expansievat.

Drukbehoud

Tijdens de opwarming vangt het expansievat de uitzetting van het water op. Als het water afkoelt, zal het water krimpen. Tijdens dat uitzetten en krimpen zorgt het expansievat voor behoud van de normale werkdruk, want er mag nergens onderdruk optreden. Het kan evenmin zo zijn dat al het water uit het expansievat verdwijnt. Bovendien moet er ook altijd voldoende stikstof in het vat aanwezig zijn.

Temperatuur en volumetoename

Hoe groot zijn die drukverschillen die het expansievat moet opvangen? Dat hangt af van de temperatuur en van de grootte van de installatie. Hieronder lees je in de tabel hoeveel het watervolume toeneemt bij verschillende temperaturen.

Als de ketel het water tot 70° Celsius verwarmt, neemt het water 2,22 procent in volume toe. Als de installatie bijvoorbeeld 200 liter water bevat, geeft dat een extra watervolume van 4,44 liter. Het expansievat moet dus groot genoeg zijn om het extra watervolume op te vangen. Veiligheidshalve neemt men aan dat het expansievat 3 procent van de waterinhoud van de installatie moet kunnen bevatten. Voor een doorsneewoning volstaat een expansievat van 18 liter. Voor een groot herenhuis is een ruimer expansievat van 25, 35, 50 of zelfs 80 liter nodig.

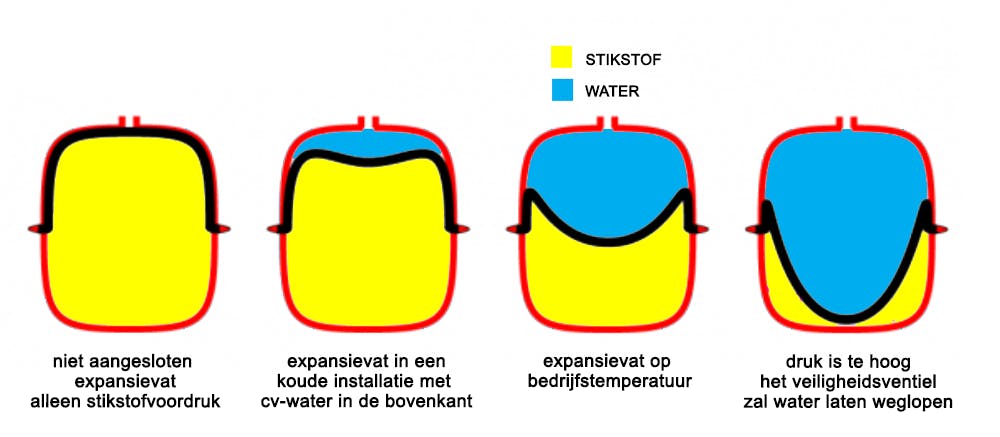

Zo werkt het expansievat. De zwarte lijn is het rubber membraan tussen het gas en het water.

Voordruk

Aan de onderkant van het vat zit een luchtventiel waarmee de voordruk van het expansievat eventueel kan worden verhoogd. Voordruk is de druk die op het compartiment van de stikstof wordt gezet voordat het expansievat wordt aangesloten. In de meeste gevallen heeft de fabrikant het al met de juiste druk gevuld.

De installateur zal vooral rekening houden met de plaats waar het vat wordt opgehangen. Hangt het expansievat in de kelder, dan is de voordruk hoog door het gewicht van het water dat op het vat drukt. Wanneer het vat op zolder hangt, is de voordruk juist laag. Er zijn drie types die afhankelijk zijn van de afstand van het expansievat en het hoogste punt van de installatie.

– 0 tot 5 meter: voordruk van 0,5 bar

– 5 tot 10 meter: voordruk 1 bar

– 10 tot 15 meter: voordruk 1,5 bar.

Geluidsproef

Is het onmogelijk om de druk van de installatie goed te regelen, dan is de kans groot dat het membraan is gescheurd. Je kunt dat makkelijk controleren. Tik met het handvat van een schroevendraaier eerst op de bovenkant van het vat en daarna op de onderkant. Als het membraan intact is, zit het gas onder en het water boven. Het tikken zal bovenaan anders klinken dan onderaan. Is het geluid overal identiek, dan is het vat waarschijnlijk volledig gevuld met water en is het membraan stuk. Een kapot expansievat moet je laten vervangen, want dat ontregelt de cv-installatie.

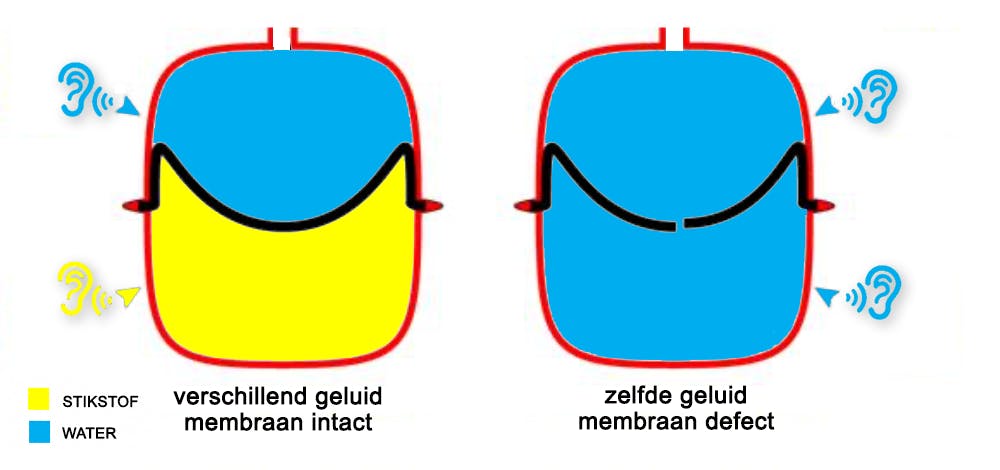

Controleer de staat van het expansievat door op de boven- en onderkant te tikken.

Slijtage

Er worden twee soorten rubber voor het membraan gebruikt: natuurrubber is goedkoop, maar butylrubber is de beste kwaliteit. Een van de nadelige eigenschappen van een expansievat is dat de voordruk met de tijd afneemt. Dat heeft te maken met de natuurlijke doorlaatbaarheid van het rubber voor gas. Geen enkel membraan is over de volledige levensduur 100 procent hermetisch dicht; er is altijd een klein beetje drukverlies.

Butylrubber is veel gasdichter dan natuurrubber, maar ook de dikte van het rubber speelt een rol. Als de voordruk door slijtage van het membraan te veel afneemt, dan is het nut van het expansievat ook weg. Dat betekent dat je de cv-installatie veel vaker dan normaal zult moeten bijvullen en ontluchten. Een slecht werkend expansievat is de belangrijkste oorzaak van corrosie en prut in de cv-installatie.

Gemiddelde levensduur: zeven jaar

Normaal gesproken gaat een expansievat zo'n zeven jaar mee. De gemiddelde levensduur is dus aanzienlijk korter dan die van de cv-ketel. Na een aantal jaar wordt het rubbermembraan poreus en kan het gaan lekken. Als het expansievat kapot is, lekt het van binnen. Het kan echter ook gebeuren dat de cv door een kapot expansievat water lekt omdat het expansievat de drukverschillen niet langer opvangt. In dat geval zal het overstortventiel zijn werk doen, en dan merk je dat daar water uit komt.

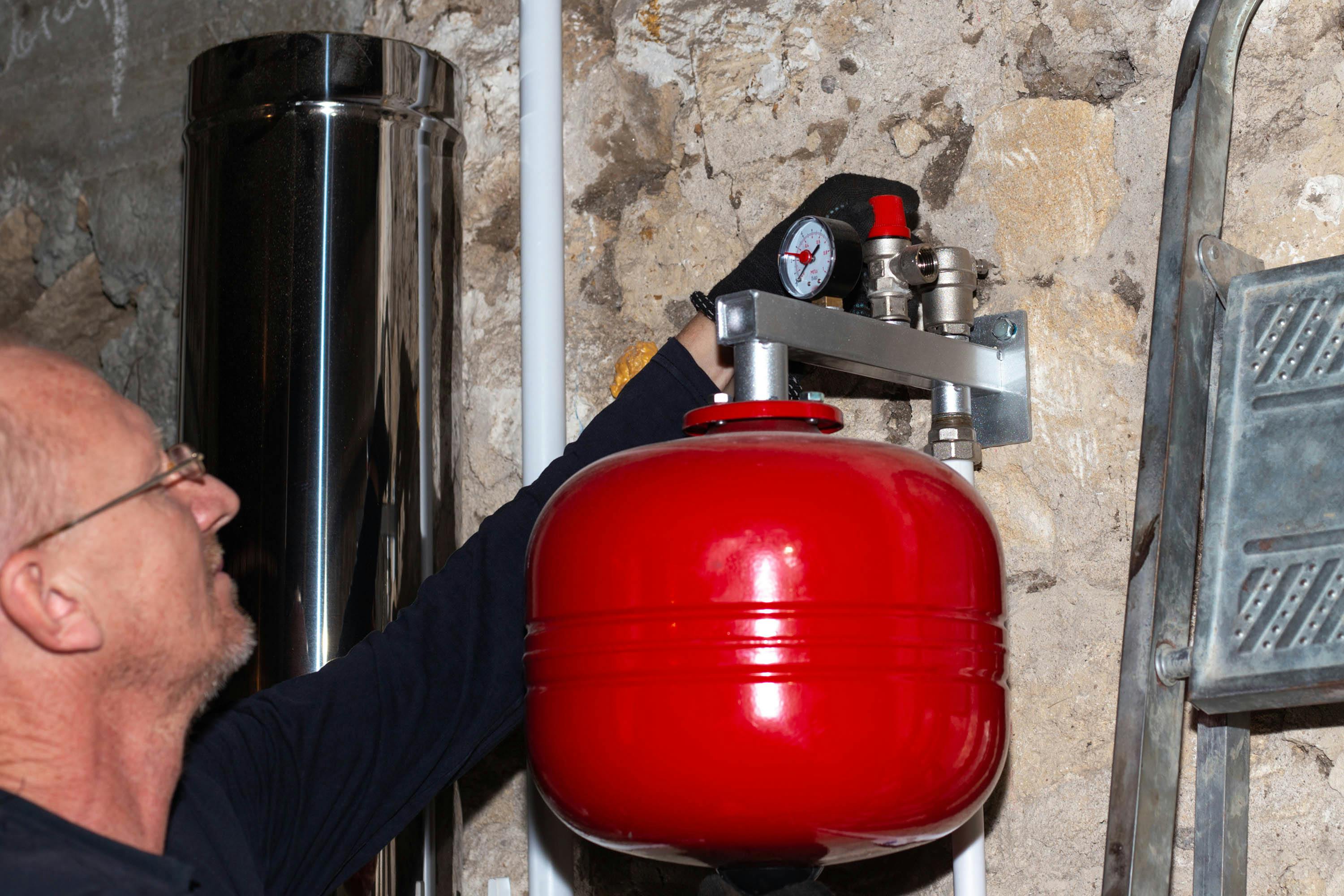

Een expansievat vervangen of plaatsen duurt niet lang.

Zelf doen

Om kosten te besparen, kun je het expansievat ook zelf vervangen. Volg de volgende stappen:
