E-bike onderhoud: essentiële tips voor een langere levensduur en optimale prestaties
© Jorik Algra
Mobiliteit

E-bike onderhoud: essentiële tips voor een langere levensduur en optimale prestaties

Fiets je fluitend door het leven op jouw e-bike? Dan wil je natuurlijk dat je trouwe tweewieler in topconditie blijft. Goed onderhoud is cruciaal voor een langere levensduur, veiligheid en optimale prestaties van jouw elektrische fiets. In dit artikel vertellen we je precies wat je moet doen om je e-bike in perfecte staat te houden. Pak je gereedschap en ga aan de slag!

Een e-bike heeft de juiste zorg en aandacht nodig om optimaal te presteren. In dit artikel duiken we dieper in het onderhoud van je e-bike en geven we je handige tips om het beste uit je elektrische fiets te halen. Van het controleren van de bandenspanning tot het reinigen en onderhouden van de ketting en tandwielen, je leert alles wat je moet weten om je e-bike in topconditie te houden.

In dit artikel behandelen we de volgende punten:

  • Bandenspanning: het belang van de juiste bandenspanning en hoe je deze controleert.
  • E-bike reiniging en inspectie: hoe je jouw e-bike schoonmaakt en onderdelen controleert op slijtage en schade.
  • Ketting- en tandwielenonderhoud: tips om de ketting en tandwielen te reinigen en smeren voor een soepele rit.
  • Remmen: informatie over controleren en afstellen voor optimale veiligheid
  • Accu en elektronica: wat je kunt doen om te zorgen voor een lange levensduur

Als je meer wilt weten over e-bikes en hoe je de juiste keuze maakt, lees dan ook ons andere artikel: Alles wat je moet weten over e-bikes: eerst lezen, dan kopen!

Bandenspanning, remmen, onderhoud – al deze aspecten spelen een cruciale rol in het genot en de prestaties van je e-bike. In dit artikel onthullen we de geheimen van het optimaliseren van je fietservaring en hoe je jouw e-bike in topconditie kunt houden. Of je nu een dagelijkse pendelaar bent of een weekendavonturier, deze tips en trucs zullen je helpen het meeste uit je elektrische fiets te halen en ervoor te zorgen dat je altijd veilig en comfortabel op pad gaat.

Bandenspanning: houd de druk erop!

Het controleren van de bandenspanning lijkt misschien een kleinigheid, maar het heeft een enorme impact op jouw fietservaring. Check de spanning minstens één keer per maand. De aanbevolen bandenspanning vind je op de zijkant van de band. Te lage bandenspanning zorgt voor extra weerstand en snellere slijtage, terwijl te hoge spanning het comfort en de grip vermindert. Gebruik een fietspomp met drukmeter voor het beste resultaat.

Hier zijn drie praktische tips over bandenspanning:

  1. Pas de bandenspanning aan het terrein aan: voor een soepele rit op verharde wegen kun je een hogere bandenspanning aanhouden, terwijl een iets lagere spanning meer grip biedt op onverharde of modderige wegen.

  2. Houd rekening met het gewicht van de berijder: een zwaardere berijder heeft over het algemeen een hogere bandenspanning nodig dan een lichtere berijder om de fiets efficiënt te laten rollen.

  3. Controleer de bandenspanning vaker bij kouder weer: banden verliezen sneller lucht bij lagere temperaturen, dus het is belangrijk om ze vaker te controleren in de wintermaanden.

Tabel: Aanbevolen bandenspanning in combinatie met het gewicht van de berijder
Gewicht berijderAanbevolen bandenspanning (bar)
50-60 kg3,0 - 3,5
60-70 kg3,5 - 4,0
70-80 kg4,0 - 4,5
80-90 kg4,5 - 5,0
90-100 kg5,0 - 5,5
100+ kg5,5 - 6,0

Let op: deze tabel dient slechts als richtlijn en de ideale bandenspanning kan variëren afhankelijk van de banden en de fiets. Raadpleeg altijd de aanbevelingen van de fabrikant en pas de spanning aan op basis van persoonlijke voorkeur en rijomstandigheden.

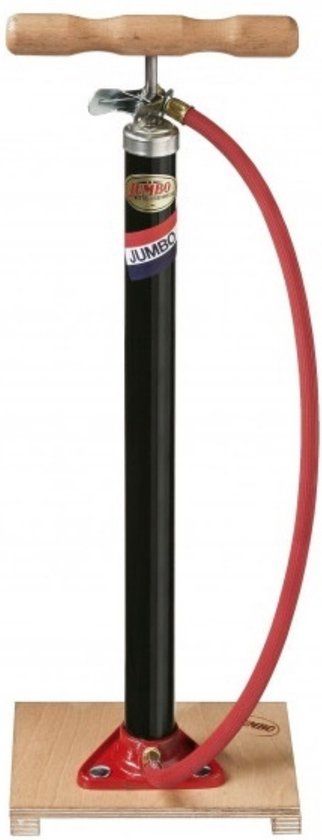

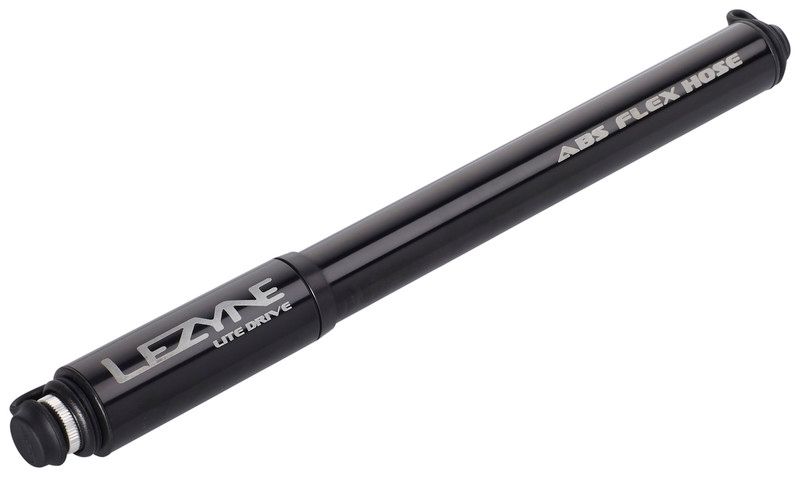

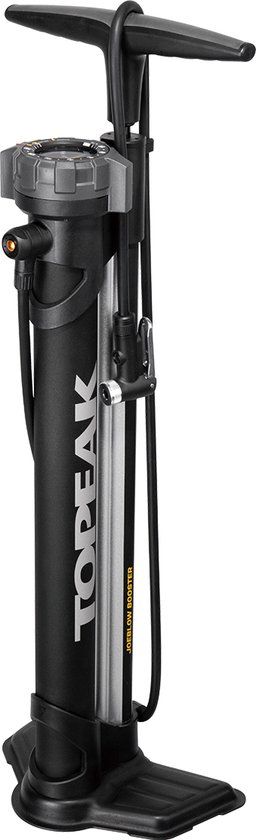

🟢De perfecte fietspomp kiezen: waar moet je op letten?

Aankoopadvies fietspomp: Bij het kiezen van de juiste fietspomp voor jouw e-bike zijn er enkele belangrijke factoren waarmee je rekening moet houden.

1. Type ventiel: Zorg ervoor dat de fietspomp compatibel is met het ventiel van jouw e-bike (Schrader-, Presta- of Dunlopventiel). Sommige pompen zijn voorzien van een dubbele kop die geschikt is voor meerdere ventielen, terwijl andere pompen specifieke koppen hebben die je kunt verwisselen. 2. Drukmeter: Kies een fietspomp met ingebouwde drukmeter, zodat je gemakkelijk de bandenspanning kunt controleren en aanpassen tijdens het oppompen. Digitale drukmeters zijn meestal nauwkeuriger dan analoge meters. 3. Maximale druk: Controleer de maximale druk die de fietspomp kan leveren. Dit moet voldoende zijn voor de aanbevolen bandenspanning van jouw e-bike. De meeste fietspompen kunnen drukken tussen de 6 en 8 bar leveren, wat voldoende is voor de meeste e-bikes. 4. Pompformaat: Overweeg het formaat van de fietspomp. Een vloerpomp is meestal efficiënter en gemakkelijker te gebruiken, maar kan lastig zijn om mee te nemen. Een minipomp of CO2-pomp is handig voor onderweg, maar het oppompen van de banden kan meer tijd en moeite kosten. 5. Materiaal en bouwkwaliteit: Kies een fietspomp van hoge kwaliteit, gemaakt van duurzame materialen zoals aluminium of staal. Een goede fietspomp gaat langer mee en is beter bestand tegen intensief gebruik. 6. Prijs: Bepaal je budget en houd rekening met de prijs-kwaliteitverhouding. Een goedkope fietspomp kan verleidelijk zijn, maar het is de moeite waard om te investeren in een kwalitatief betere pomp die langer meegaat en beter presteert.

Schoon en veilig: inspecteer en reinig je e-bike

Een schone e-bike is niet alleen mooi om naar te kijken, maar ook veiliger. Maak je fiets minimaal één keer per maand schoon met een zachte borstel, spons en speciale fietsreiniger. Inspecteer tijdens het schoonmaken ook het frame, de remmen, de ketting en andere onderdelen op slijtage, schade of loszittende onderdelen. Voer daarnaast regelmatig een veiligheidscontrole uit: test de verlichting, bel en reflectoren.

  1. Verwijder hardnekkig vuil met zorg: gebruik een zachte borstel of doek om modder, zand en ander vuil voorzichtig van de onderdelen te verwijderen. Vermijd het gebruik van een hogedrukreiniger, omdat deze water in de lagers en elektronica kan spuiten, wat tot problemen kan leiden.

  2. Controleer de bekabeling: let tijdens het reinigen en inspecteren van de fiets ook op de bedrading en kabels. Zorg ervoor dat er geen kabels beschadigd, geknikt of los zijn. Controleer ook de aansluitingen op de accu, motor en display om er zeker van te zijn dat ze goed vastzitten en vrij zijn van vuil en corrosie.

  3. Wees voorzichtig met water: hoewel het verleidelijk kan zijn om je e-bike met een tuinslang af te spoelen, kan te veel water schade toebrengen aan de elektronische componenten. Gebruik in plaats daarvan een vochtige doek of spons om het frame en de onderdelen schoon te maken, en zorg ervoor dat je de elektrische onderdelen zoals de accu, motor en display niet rechtstreeks met water besproeit.

Lees ook: Zo verwijder je roest van de fietsketting

©Andrey Popov

Houd je e-bike goed schoon en verleng de levensduur met regelmatig onderhoud.

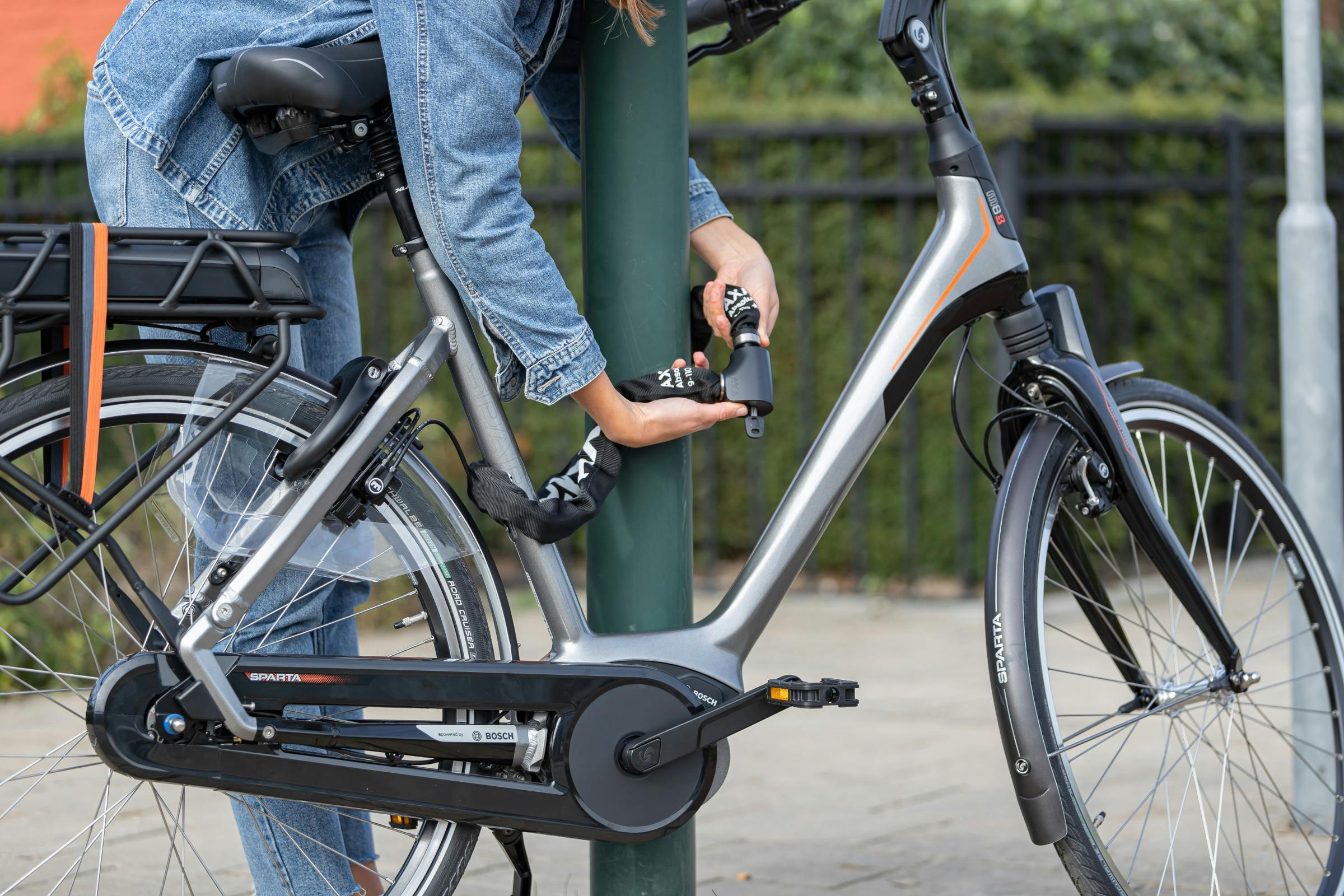

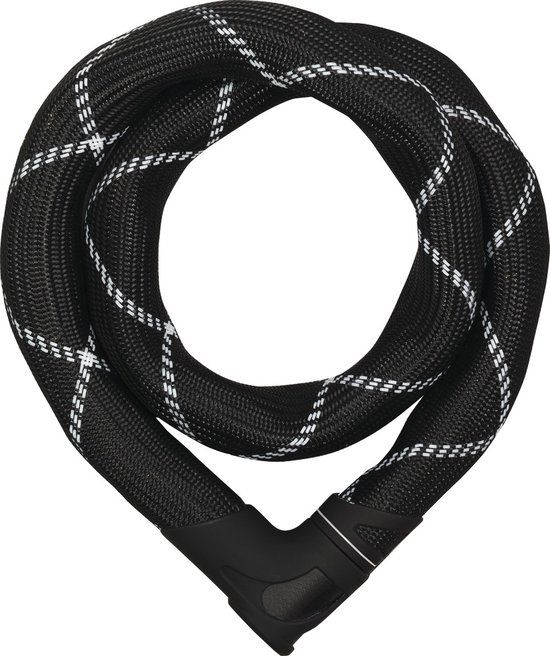

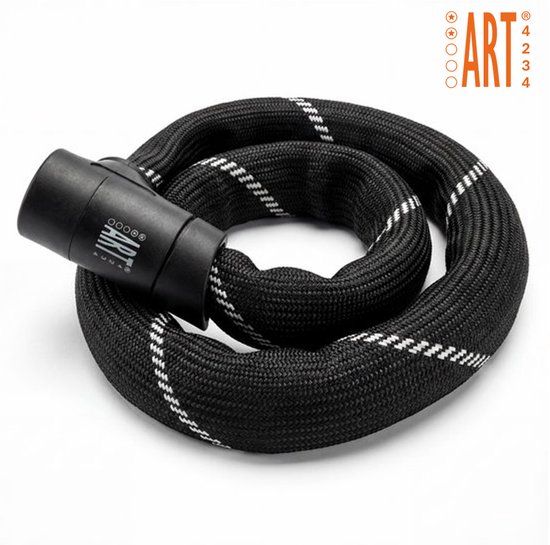

Top E-bike Sloten: Bescherm Jouw Fiets

Het is essentieel om te investeren in een goed slot voor je e-bike, aangezien fietsendiefstal helaas een veelvoorkomend probleem is. Een hoogwaardig slot kan je e-bike beschermen tegen diefstal en je gemoedsrust geven wanneer je hem ergens achterlaat. Hier zijn drie aanbevolen sloten die je kunt overwegen voor de beveiliging van je e-bike:

  1. Axa Foldable 1000 Vouwslot: Dit slot is compact, makkelijk mee te nemen en biedt een goede beveiliging tegen diefstal.
  2. Abus 1060 Granit CityChain X-Plus kettingslot: Dit kettingslot is bijzonder robuust en biedt uitstekende bescherming tegen doorgewinterde fietsendieven.
  3. Axa Newton Pro UL Mini U beugelslot: Een compact en lichtgewicht U-beugelslot dat zorgt voor solide bescherming en eenvoudig op te bergen is tijdens het rijden.

Schoonmaaksets voor fietsen: professioneel onderhoud met het juiste gereedschap

Speciale schoonmaaksets voor fietsen zijn ontworpen om het reinigen en onderhouden van je e-bike eenvoudiger en effectiever te maken. Een goede schoonmaakset bevat vaak een biologisch afbreekbare fietsreiniger, ontvetter, kettingspray, borstels en een reinigingsdoek. Door te investeren in een kwalitatieve schoonmaakset, zorg je ervoor dat jouw e-bike er altijd tiptop uitziet en optimaal presteert.

Huis-, tuin- en keukenmiddelen als alternatief

Hoewel het gebruik van speciale schoonmaakproducten voor fietsen de voorkeur geniet, zijn er ook enkele huis-, tuin- en keukenmiddelen die je kunt gebruiken als alternatief:

  1. Afwasmiddel: meng een beetje afwasmiddel met water om een milde zeepoplossing te maken. Gebruik een spons of zachte borstel om je fiets voorzichtig schoon te maken. Spoel de fiets daarna grondig af met water om zeepresten te verwijderen. Vermijd het gebruik van agressieve schoonmaakmiddelen, omdat deze de lak en onderdelen van de fiets kunnen beschadigen.

  2. Witte azijn: meng gelijke delen water en witte azijn om een milde, biologisch afbreekbare ontvetter te maken. Breng deze oplossing aan op de ketting en tandwielen met een borstel of doek. Laat het even intrekken en veeg het vervolgens weg met een schone doek.

  3. Bakpoeder: Meng een beetje water met bakpoeder om een pasta te maken. Deze pasta kan worden gebruikt om hardnekkig vuil en vlekken op het frame en de wielen te verwijderen. Breng de pasta aan op het vuil, laat het even inwerken en veeg het vervolgens weg met een vochtige doek.

Let op: Hoewel huis-, tuin- en keukenmiddelen effectief kunnen zijn voor het reinigen van je e-bike, kunnen sommige middelen de onderdelen van de fiets aantasten. Gebruik deze middelen met voorzichtigheid en test ze eerst op een onopvallende plek. Het is altijd aan te raden om specifieke reinigingsproducten voor fietsen te gebruiken voor het beste resultaat.

Smerig goed: ketting en tandwielen onderhouden

De ketting en tandwielen zijn het hart van jouw e-bike. Een goed gesmeerde ketting zorgt voor soepel schakelen en minder slijtage. Reinig en smeer de ketting elke 300 tot 400 kilometer, afhankelijk van de weersomstandigheden. Gebruik hiervoor een ontvetter en een speciale kettingspray. Inspecteer de tandwielen op slijtage en vervang ze indien nodig.

  1. Houd de juiste kettingspanning aan: een te strakke ketting kan leiden tot extra slijtage en een verminderde efficiëntie, terwijl een te losse ketting het risico op aflopen vergroot. Controleer de kettingspanning regelmatig en pas deze indien nodig aan, volgens de specificaties van de fabrikant. Om de kettingspanning te meten, druk je met je vinger in het midden van de ketting tussen de tandwielen. Een goed afgestelde ketting moet ongeveer 1 tot 2 centimeter speling hebben. Raadpleeg de handleiding van je e-bike voor specifieke aanwijzingen over het aanpassen van de kettingspanning op jouw model.

  2. Gebruik de juiste smeermiddelen: kies een kettingspray of smeermiddel dat speciaal is ontworpen voor fietskettingen en e-bikes. Vermijd het gebruik van algemene smeermiddelen zoals WD-40, omdat deze niet voldoende bescherming bieden en sneller vuil aantrekken.

  3. Reinig de cassette en derailleurwieltjes: verwijder tijdens het reinigen van de ketting ook vuil en vet van de tandwielen (cassette) en de derailleurwieltjes. Dit zorgt voor een soepelere overdracht en vermindert slijtage. Gebruik een tandenborstel of speciale cassetteborstel om tussen de tanden te komen en hardnekkig vuil te verwijderen.

©BEVIS NICKEL

Maak na elke rit je remmen en ketting schoon om slijtage te voorkomen

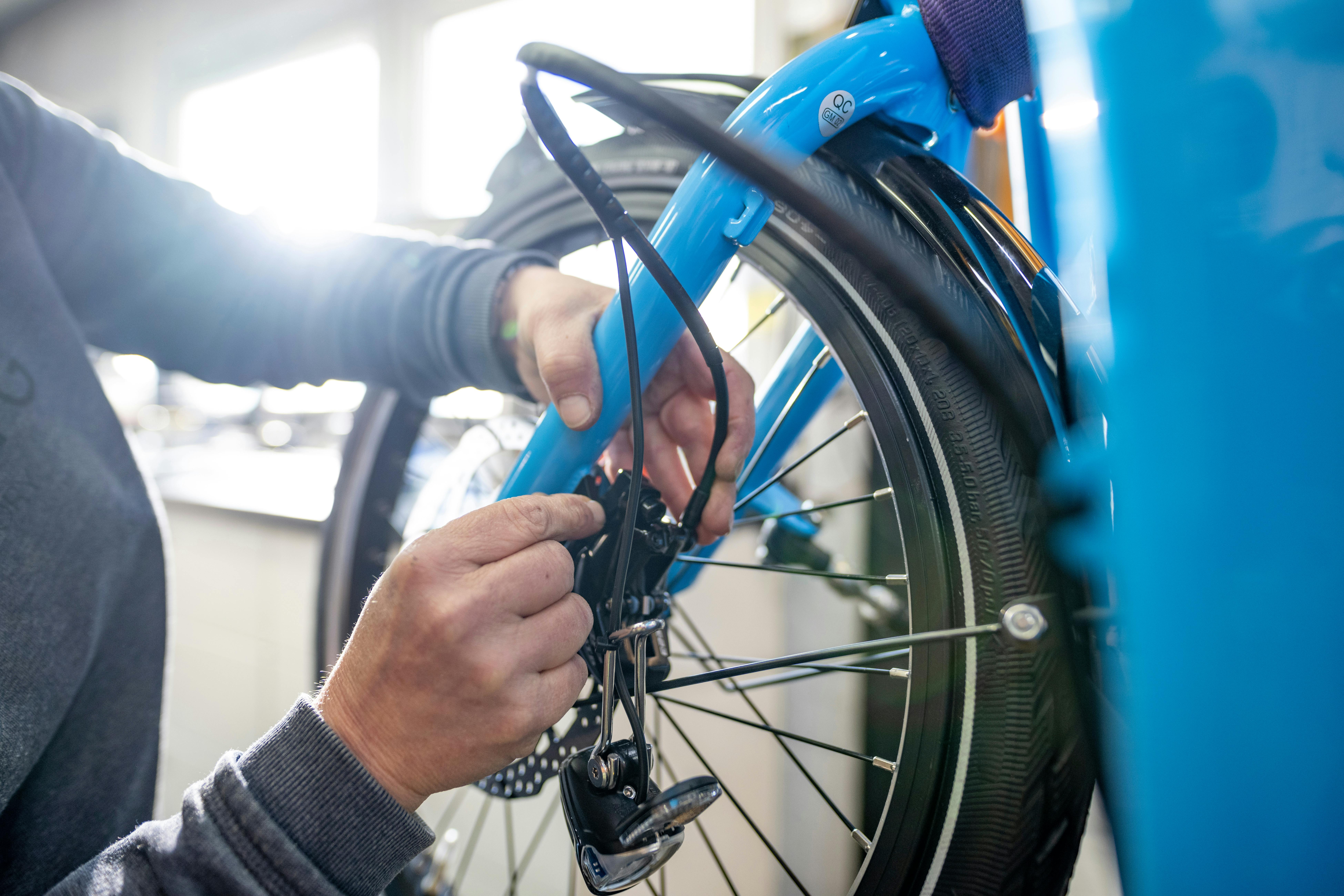

Remmen: controleer en stel ze af voor optimale veiligheid

Goede remmen zijn essentieel voor jouw veiligheid. Controleer de remblokken op slijtage en vervang ze als ze minder dan 1,5 mm dik zijn. Stel de remmen af zodat ze goed aangrijpen en niet aanlopen. Bij mechanische remmen doe je dit met de stelschroef, bij hydraulische remmen is het belangrijk om de remvloeistof tijdig te verversen.

  1. Houd de remschijven schoon: vuil en olie op de remschijven kunnen de remprestaties verminderen. Maak de remschijven regelmatig schoon met een doek en een speciale schijfremreiniger. Vermijd het gebruik van agressieve reinigingsmiddelen of het aanraken van de remschijven met je vingers, omdat dit de remprestaties kan beïnvloeden.

  2. Controleer op ongelijke slijtage: kijk bij het inspecteren van de remblokken ook naar ongelijke slijtage. Als één remblok sneller slijt dan het andere, kan dit duiden op een probleem met de afstelling of uitlijning van de remklauw. Raadpleeg de handleiding van je e-bike of schakel een professional in om dit probleem te verhelpen.

  3. Luister naar je remmen: als je piepende of schurende geluiden hoort tijdens het remmen, is dit vaak een teken dat de remblokken versleten zijn of dat de remschijven vuil of beschadigd zijn. Voer een grondige inspectie uit en vervang indien nodig versleten of beschadigde onderdelen om te zorgen voor optimale remprestaties en veiligheid.

©Yurii Artemenko

Een goed gesmeerde en onderhouden ketting zorgt ervoor dat je fietstocht soepel en geruisloos verloopt

Accu en elektronica: zorg voor een lange levensduur

De accu is het kloppende hart van jouw e-bike. Verleng de levensduur door de accu regelmatig op te laden, zelfs als je de fiets een tijdje niet gebruikt. Bewaar de accu op een droge, koele plaats. Bescherm de elektronica en zorg voor een optimale werking met deze drie extra tips:

  1. Laad op de juiste manier op: om de levensduur van de accu te verlengen, is het belangrijk om de accu op de juiste manier op te laden. Gebruik altijd de door de fabrikant aanbevolen oplader en volg de instructies voor het opladen. Vermijd het volledig ontladen van de accu, want dit kan de capaciteit verminderen. Probeer de accu op te laden als deze tussen de 20% en 80% capaciteit heeft.

  2. Houd de contactpunten schoon: vuil en corrosie op de contactpunten van de accu en de fiets kunnen de prestaties van de e-bike verminderen en de levensduur van de accu verkorten. Maak de contactpunten regelmatig schoon met een droge doek en gebruik indien nodig een speciaal reinigingsmiddel voor elektrische contacten. Controleer ook de aansluitingen en kabels op tekenen van slijtage of schade.

  3. Bescherm tegen extreme temperaturen: accu's presteren het best bij gematigde temperaturen. Extreme hitte of kou kan de levensduur en prestaties van de accu beïnvloeden. Vermijd het bewaren of opladen van de accu bij temperaturen onder de 0°C of boven de 40°C. Als je de e-bike buiten in de kou stalt, overweeg dan om de accu mee naar binnen te nemen en op kamertemperatuur te bewaren.

Servicebeurten: investeer in een langere levensduur en optimale prestaties

Regelmatige servicebeurten zijn essentieel voor het behoud van de goede staat en veiligheid van jouw e-bike. Door je fiets door een professional te laten onderhouden, zorg je ervoor dat alle onderdelen optimaal functioneren en tijdig worden vervangen indien nodig. Servicebeurten kunnen variëren van basis tot uitgebreid, afhankelijk van het onderhoud dat jouw e-bike nodig heeft.

Basis servicebeurt: Deze beurt omvat het controleren en afstellen van de remmen, versnellingen, bandenspanning, verlichting en het smeren van de ketting. Het is aanbevolen om minimaal één keer per jaar een basis servicebeurt uit te voeren, afhankelijk van het gebruik van de fiets.

Uitgebreide servicebeurt: Een uitgebreide beurt omvat naast de punten die tijdens de basis servicebeurt worden gecheckt ook het controleren van de wieluitlijning, het vervangen van versleten onderdelen (indien nodig) en het controleren van de accu en elektronica. Een uitgebreide servicebeurt wordt aanbevolen elke 1 à 2 jaar, afhankelijk van de intensiteit van het gebruik.

De kosten voor servicebeurten kunnen variëren, afhankelijk van de werkplaats en de omvang van de beurt. Hieronder vind je een indicatie van de kosten:

Soort servicebeurtGemiddelde kosten
Basis servicebeurt50 - 80 euro
Uitgebreide servicebeurt100 - 150 euro

Houd er rekening mee dat deze kosten exclusief eventuele vervangingsonderdelen zijn. Door te investeren in regelmatige servicebeurten, verleng je de levensduur van jouw e-bike en zorg je voor een veiligere en aangenamere fietservaring.

Tabel: Veel voorkomende onderdelen die vervangen moeten worden, inclusief de geschatte kosten.
OnderdeelGeschatte kosten
Remblokken10 - 30 euro
Ketting20 - 60 euro
Cassette25 - 80 euro
Banden20 - 60 euro per stuk
Binnenband5 - 15 euro per stuk
Derailleurwieltjes10 - 30 euro
Kabels (rem/versnelling)5 - 20 euro per stuk
Accu (e-bike)200 - 600 euro

Let op: De kosten zijn exclusief arbeidsloon en kunnen variëren afhankelijk van de kwaliteit en het merk van het onderdeel. Het is altijd raadzaam om advies in te winnen bij een professionele fietsenmaker om de juiste onderdelen voor jouw specifieke e-bike te kiezen en een nauwkeurigere kosteninschatting te krijgen.
