Met de opkomst van de elektrische auto zijn er ook een hoop nieuwe termen en jargon bij gekomen. Sommige, zoals EV of laadpas, spreken inmiddels voor zich. Maar weet jij waar BEV voor staat? Wat range anxiety is, of wat er bedoeld wordt met SOC? Deze woordenlijst helpt je – letterlijk – op weg.

AC-lader

Manier van opladen via een regulier stopcontact met wisselstroom (AC). Dit is een langzamere maar goedkopere oplaadmethode, geschikt voor thuis of op kantoor waar de auto langere tijd blijft staan. Afhankelijk van de laadpaal én de lader in de auto ligt het laadvermogen tussen 3,7 en 22 kW. Veruit het meest voorkomende vermogen is 11 kW (3-fase 16A).

Actieradius

De maximale afstand die een elektrische auto theoretisch kan afleggen op een volledig opgeladen batterij, volgens de fabrikant. De werkelijke actieradius kan afwijken door factoren als de grootte van de accu, je rijstijl, de temperatuur, wind, hoogteverschil, gebruik van airco/verwarming, enzovoorts.

Afstandsbediening

Functie waarbij diverse instellingen van de elektrische auto op afstand kunnen worden bediend via een app. Denk daarbij aan het voorverwarmen/voorkoelen van de auto, checken van het batterijniveau, laden aan-/uitzetten, enzovoorts.

AWD (All-Wheel Drive)

Vierwielaandrijving waarbij alle vier de wielen worden aangedreven door (meestal) twee elektromotoren. Dit verbetert de tractie en wegligging, vooral op gladde ondergronden. Veel automerken bieden AWD aan; dit zijn vaak de luxere uitvoeringen met ook een groter accupakket voor meer range. Ook is het trekgewicht bij AWD-versies vaak hoger.

BEV (Battery Electric Vehicle)

Volledig elektrische auto met accupakket die wordt aangedreven een of meer elektromotoren. Er is geen verbrandingsmotor aanwezig.

Brandstofcelvoertuig

Een voertuig met elektromotoren en soms een (kleine) accu waarbij de benodigde elektrische energie wordt opwekt door middel van een chemische reactie tussen waterstof en zuurstof in een brandstofcel. Het enige bijproduct is water. De benodigde waterstof tank/laadinfrastructuur is nog zeer beperkt.

DC-lader

Snellader voor elektrische auto's die gebruikt maakt van gelijkstroom (DC) in plaats van wisselstroom. Doordat het voltage en de stroomsterkte bij DC-laden veel hoger is dan bij AC-laden, laadt de batterij veel sneller op. Afhankelijk van de laadsnelheid van de DC-lader, de laadsnelheid van het accupakket van de auto, de omstandigheden (temperatuur) en grootte van het accupakket, is de accu binnen 15-40 minuten van 20% naar 80% opgeladen. DC-laders zijn voornamelijk te vinden langs snelwegen, maar ook in industriegebieden zie je ze steeds vaker.

©Fastned | https://fastnedcharging.com/

Elektromotor

De motor die een elektrische auto aandrijft op de aangedreven wielen. Deze wordt van stroom voorzien door de batterij. De meeste elektrische auto’s hebben één of twee elektromotoren. Sommige (sportieve) EV’s hebben er zelfs drie of vier. Dan wordt elk wiel apart aangedreven.

EPA

De Environmental Protection Agency van de Verenigde Staten test het officiële brandstofverbruik, de actieradius en efficiëntie van nieuwe voertuigen op de Amerikaanse markt.

EV (Electric Vehicle)

Overkoepelende term voor een voertuig dat wordt aangedreven door een elektromotor die energie haalt uit een oplaadbare batterij of brandstofcel, in plaats van een verbrandingsmotor.

Homecharger

Een laadpunt voor thuis om de elektrische auto 's nachts of overdag op te laden. Meestal met een AC-lader van 3,7-22 kW.

HUD (Head-Up Display)

Een display dat belangrijke rij-informatie zoals snelheid en navigatie-aanwijzingen weergeeft op of projecteert op de voorruit, zodat de bestuurder zijn blik niet van de weg hoeft af te wenden.

©Gorodenkoff Productions OU

Inductieladen

Een oplaadmethode zonder kabel, waarbij het accupakket draadloos wordt opgeladen via een elektromagnetisch veld. Nog een opkomende technologie zonder grote verspreiding. Nadelen zijn nog hoog laadverlies en relatief lage laadsnelheid.

kW (kilowatt)

De meeteenheid voor het elektrisch vermogen, bijvoorbeeld het laadvermogen dat een accu of lader maximaal aankan of het vermogen van de elektromotor in een auto.

kWh (kilowattuur)

De meeteenheid voor de hoeveelheid elektrische energie. Bijvoorbeeld de opslagcapaciteit van een batterij of het gemiddelde verbruik van een elektrische auto. Hoe hoger de opslagcapaciteit, hoe groter de potentiële actieradius. Hoe hoger het gemiddelde verbruik, hoe lager de potentiële range.

Laadmodus

EV's bieden meestal verschillende laadmodi aan om te kiezen hoe snel of langzaam de batterij wordt opgeladen, bijv. snel, normaal, langzaam (om stroomsterkte bij het laden te beperken). Het beperken van de laadstroom is handig om de elektrische installatie thuis of van openbare laadpalen niet te veel te belasten, zodat er vermogen overblijft voor andere elektrische verbruikers of om zoveel mogelijk op de opgewerkte zonne-energie te laden. Moet je snel weer weg of wil je zo snel mogelijk weer een volle accu hebben, zet dan de laadstroom op maximaal. Dan heb je ook nog eens de minste laadverliezen.

Laadcapaciteit/laadniveau

De hoeveel energie die in een accu zit. Meestal uitgedrukt in een percentage van de maximale capaciteit. 100% is een volle accu, 50% een halfvolle accu en 10% of lager een lege accu. In de meeste gevallen wordt aangeraden om de accu niet continue (maar wel regelmatig) tot 100% te laden en bij een laadniveau van 10% of lager gelijk weer op te laden.

Laadpaal

Een openbaar of semi-openbaar oplaadstation waar elektrische auto's hun batterij kunnen opladen. Dit kunnen zowel AC- als DC-laders zijn. Meestal heb je een laadpas, betaalpas of een app nodig om de laadsessie te kunnen starten. Kijk bij onze partner LaadpaalTop10 om een voor jou geschikte laadpaal te vinden.

Laadpas

Pas met RFID-chip erin die je nodig hebt om een laadsessie te starten bij een laadpaal. Door die chip weet de uitbater van de laadpaal waar de factuur voor de laadsessie naartoe moet. Er zijn heel veel aanbieders die allemaal hun eigen tarieven hanteren en het maakt ook uit in welk land je wilt laden. Kijk bij onze partner LaadpasTop10 welke laadpas voor jouw gebruik het meest interessant is. Laadpassen heb je overigens ook in de vorm van een ‘laaddruppel’: de RFID-chip zit dan verwerkt in een handzaam stukje plastic dat je makkelijk aan je sleutelbos kunt hangen.

Laadpoort

De plaats op de auto waar de laadkabel wordt aangesloten om de batterij op te laden. Je vindt de laadpoort vaak aan de voorkant of zijkant achter het achterportier. Bij veel plug-in hybride auto’s zit de laadpoort aan een van de zijkanten tussen voorportier en voorwiel.

Laadstatus

De status van de laadpaal. Hieraan kun je zien of een laadpaal beschikbaar of bezet is, en met welke eventuele tussenstap hij bezig is. Je kunt bijvoorbeeld zien of hij bezig is met de auto te communiceren, de laadpas te checken of klaar is met laden. Ook kun je aan de laadstatus zien of er eventueel laadfouten zijn opgetreden. De meeste laadpalen geven dit aan met groene, rode en blauwe ledjes. Soms krijg je via een schermpje nog wat meer informatie. Als het goed is, vind je op elke laadpaal een sticker met legenda zodat je precies kunt zien wat de kleuren van de lampjes betekenen.

©AK | ID.nl

LFP (Lithium-ijzerfosfaat, LiFePO4)

Type lithium-ion batterijtechniek die veel voordelen heeft. LFP-accu’s zijn veiliger doordat ze geen zelfontbranding hebben en makkelijker zijn te blussen. Daarnaast zijn er minder zeldzame en milieubelastende materialen voor nodig, zijn ze goedkoper, slijten minder en zijn stabieler. Een nadeel is de lagere energiedichtheid: je hebt zwaardere accu’s nodig voor dezelfde capaciteit.

Li-ion (Lithium-ion)

Vrijwel alle batterijen in elektrische auto’s zijn lithium-ion-batterijen. Deze hebben een hoge capaciteit en laden en ontladen met een hoge snelheid. De in auto’s meest gebruikte lithium-ion-batterijen bevatten kobalt, nikkel of mangaan. Voordeel is een hoge energiedichtheid, dus minder gewicht voor dezelfde capaciteit. Maar de benodigde metalen zijn vaak zeldzaam en/of de winning ervan gaat gepaard met veel milieuvervuiling en slechte werkomstandigheden. Ook zijn dergelijke typen lithium-accu’s lastig te blussen bij brand.

NEDC

De oude ‘Nieuwe Europese Rijcyclus’ die gebruikt werd om het brandstofverbruik en de uitstoot van auto's te testen. Minder realistisch dan de nieuwe(re) WLTP.

OTA (Over-the-Air)

Software-updates die draadloos naar de elektrische auto kunnen worden gedownload om functies toe te voegen of systemen bij te werken. Soms is een wifi-verbinding nodig als de update erg groot is.

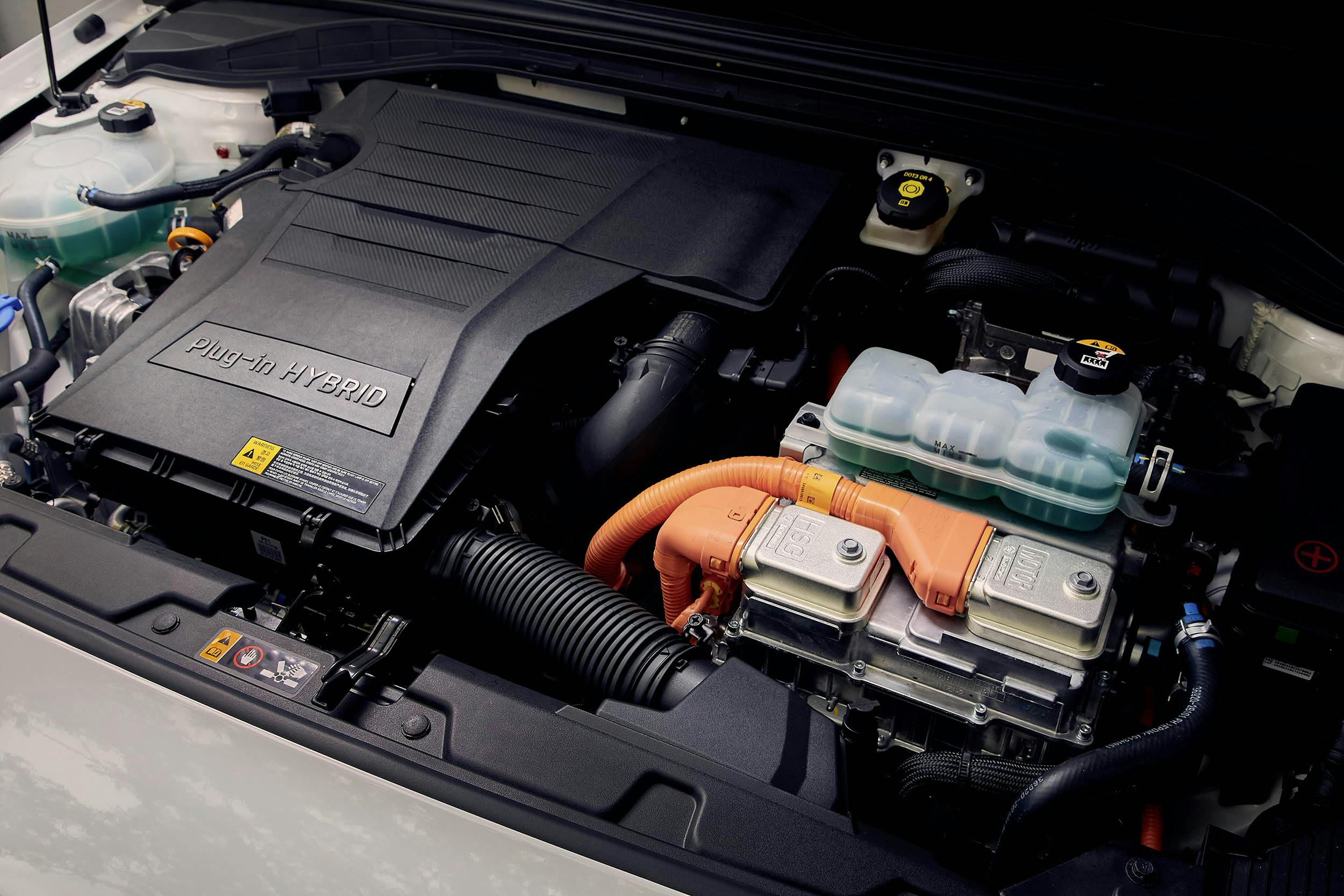

PHEV (Plug-in Hybrid)

Een hybride auto met zowel een benzine- of dieselmotor als een elektromotor en kleine oplaadbare batterij. Het elektrisch rijbereik is beperkt tot ongeveer 30-60 km.

©ULI_SONNTAG

Praktijkbereik

Het daadwerkelijk haalbare rijbereik van een elektrische auto gebaseerd op realistische rijomstandigheden, rijstijl, temperatuur enzovoorts. Meestal lager dan volgens fabrieksopgave.

Range anxiety

De angst of zorg van een bestuurder van een elektrisch voertuig om met een lege accu stil te komen staan door een beperkte actieradius.

Range extender

Een kleine verbrandingsmotor die fungeert als generator om het rijbereik te verlengen door de batterij van stroom te voorzien.

Regeneratief remmen

Een systeem waarbij kinetische energie tijdens het remmen of uitrollen wordt teruggewonnen en gebruikt om de batterij bij te laden.

Rijbereik

De geschatte maximale afstand die een elektrische auto kan rijden voordat de batterij moet worden opgeladen. Varieert sterk per model en is ook afhankelijk van weersomstandigheden.

Rijmodus

Instellingen voor verschillende soorten rijstijlen, zoals een Sport-modus voor maximale prestaties, of ECO-modus voor een zuiniger/langere actieradius.

Snelladen

Een manier om de batterij snel op te laden via een DC-lader met hoge vermogens tot 350 kW. Vaak laad je in 15-40 minuten de batterij op van 20% naar 80% lading.

SOC (State of Charge)

De hoeveelheid resterende lading in een batterij, uitgedrukt als een percentage van de volledige capaciteit.

WLTP

De Worldwide Harmonised Light Vehicle Test Procedure die sinds 2017 in Europa gebruikt wordt om het brandstofverbruik en de uitstoot van nieuwe auto's realistischer te meten dan de oude NEDC-cyclus. WLTP-waarden zijn doorgaans nauwkeuriger, maar nog steeds is de praktijkwaarde een stuk lager van de WLTP-waarde.
