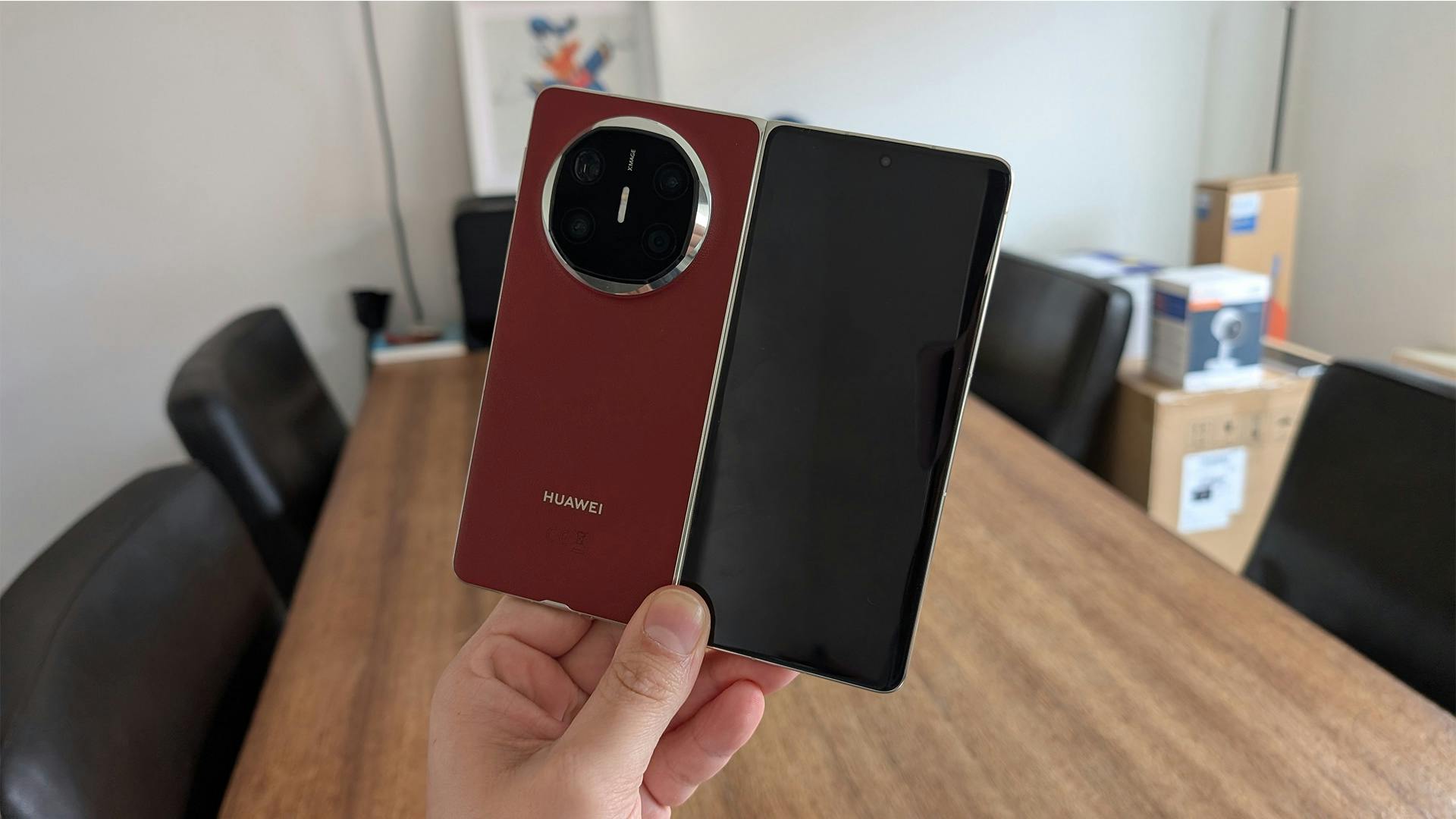

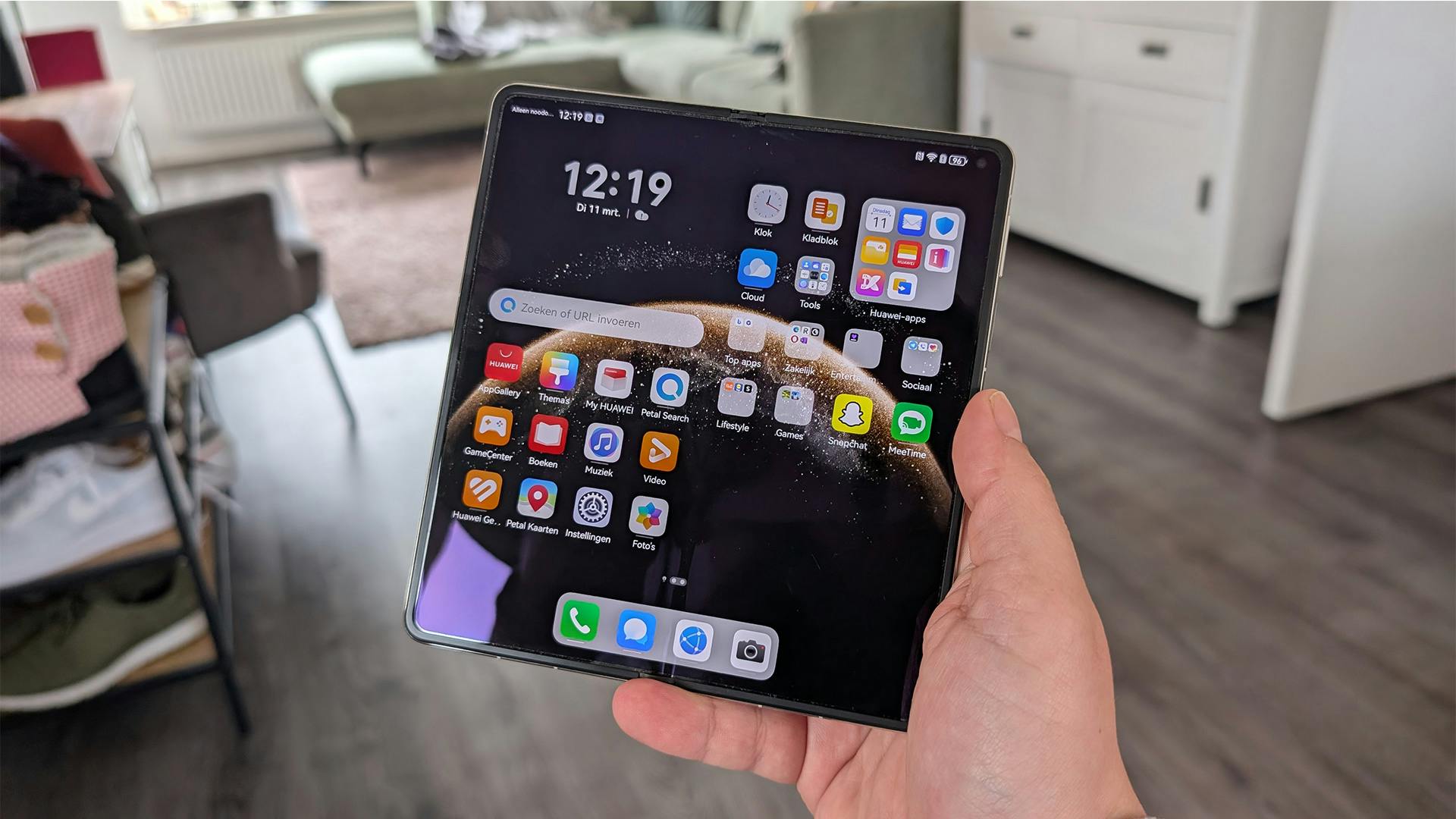

Review Huawei Mate X6 – Fijn toestel met duidelijke kanttekeningen
© Wesley Akkerman
Huis

Review Huawei Mate X6 – Fijn toestel met duidelijke kanttekeningen

Terwijl Huawei de aandacht trekt met de Mate XT, een smartphone met twee vouwlijnen, brengt het tegelijkertijd de Mate X6 uit. Dit model heeft een enkele vouwlijn – je zou het inmiddels bijna traditioneel kunnen noemen. Tijd voor een uitgebreide review.

Goed
Conclusie

De Huawei Mate X6 is in veel opzichten een typische Huawei-smartphone. De bouwkwaliteit is uitstekend, de camera's presteren goed en het softwarepakket is even overzichtelijk als soepel. Het vouwen gaat met een groot gemak en de vouwlijn is niet per se zichtbaarder dan op de Fold-modellen van Samsung. Al met al een indrukwekkende smartphone. Toch zijn er ook minpunten. Zo kun je geen Android-apps downloaden, waardoor je bepaalde apps moet missen die je wellicht gewend bent. Daarnaast blijft Huawei vaag over de gebruikte processor en het updatebeleid, wat onzekerheid schept. De chipset is prima voor alledaagse taken, maar steekt op dit prijsniveau ongunstig af tegen de concurrentie. En als je 2000 euro neertelt, wil je meer dan een midrange processor. Ben je een groot Huawei-fan? Dan kun je het overwegen — mits de prijs gaat zakken.

Plus- en minpunten
  • Bouwkwaliteit
  • Camera's
  • Toegankelijke software
  • Fijne vouw
  • Open- en dichtvouwen gaat goed
  • Premium en sierlijk
  • Onduidelijkheid over processor
  • Onduidelijk updatebeleid
  • Appbeperkingen
  • Hoog prijskaartje

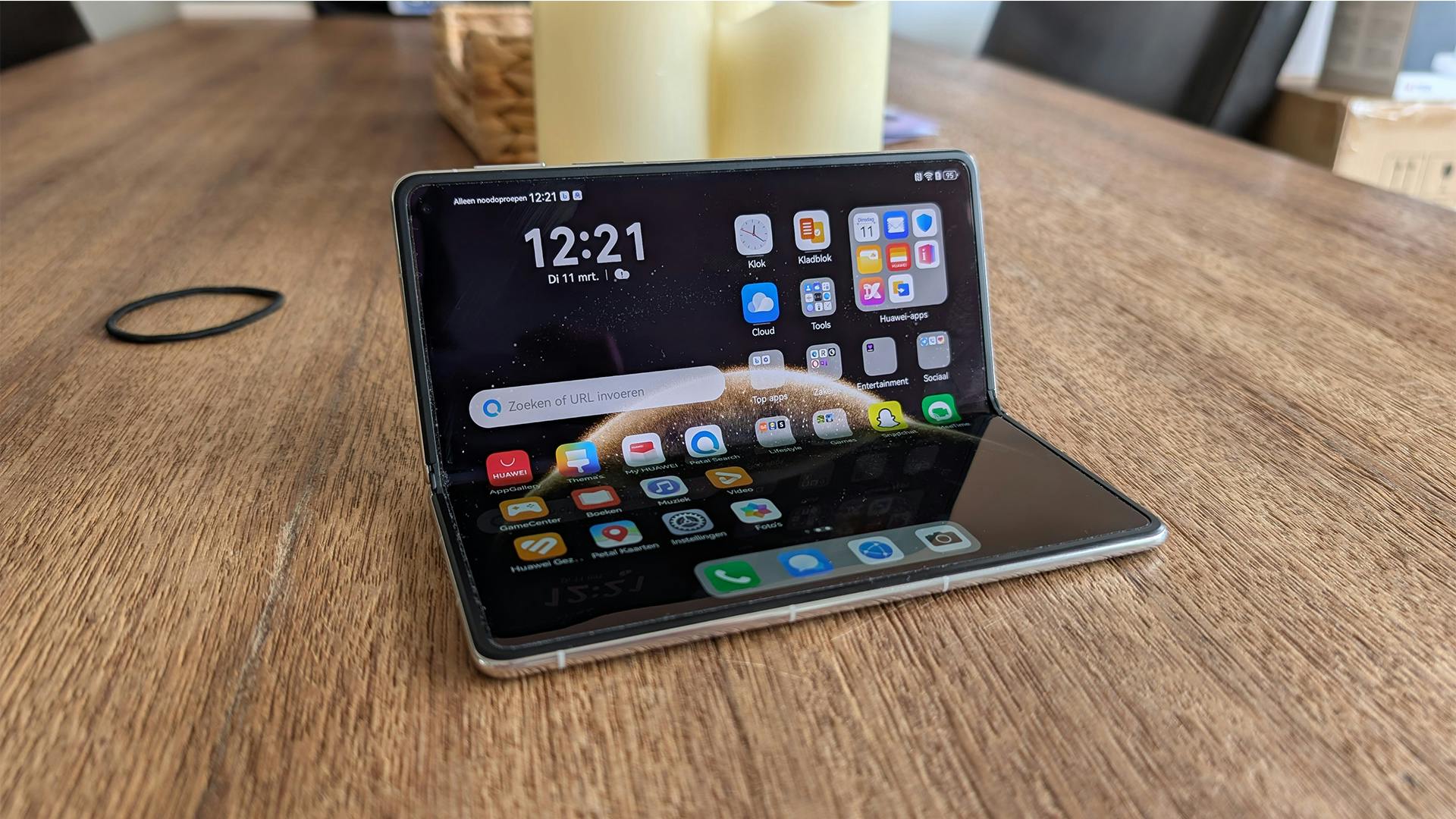

Een vouwbaar toestel zoals de Huawei Mate X6 traditioneel noemen is zowel een compliment als een teken dat dit soort toestellen inmiddels helemaal ingeburgerd is. Misschien lopen we op de ID-redactie wat voor als het gaat om smartphonetrends, maar vouwbare smartphones zijn een beetje de magie verloren waarmee ze zeven jaar geleden in de markt gezet werden. De nieuwigheid is eraf, maar dat betekent niet dat ze niet meer bijzonder kunnen zijn. Met een prijskaartje van 1.999 euro zou de Huawei Mate X6 dat in elk geval wél moeten zijn.

Voor dat bedrag haal je een smartphone in huis met 12 GB aan werkgeheugen en 512 GB aan interne opslagruimte. Ter vergelijking: een Galaxy Z Fold 6 met dezelfde configuratie heeft een adviesprijs van net iets meer dan 1800 euro. Daar krijg je overigens een veel betere processor voor terug. In de Mate X6 zit mogelijk (zie kader hieronder) de Kirin 9020. Op papier valt deze processor qua prestaties tussen de Google Tensor G2 en G3 (de cpu's uit de Pixel 7 en Pixel 8). De 9020 doet het slechter dan de Snapdragon 8s Gen 3, maar scoort wel beter dan de 7s Gen 3. Dat zijn allebei midrange chipsets.

©Wesley Akkerman

©Wesley Akkerman

Welke processor? Huawei bevestigt nooit welke processor er in een smartphone of tablet zit, maar verschillende bronnen melden dat het gaat om de Kirin 9020. Daar baseren wij onze bevindingen verder op.

In-house ontwikkeld

Technisch gezien betaal je 2000 euro voor een premium smartphone met een midrange processor—geen ideale combinatie. Maar als je niet zo met chipsets bezig bent, merk je dat misschien niet eens. De vraag is vooral: hoe presteert hij in de praktijk, en voelt het alsof je iets tekortkomt? Een groot voordeel van de cpu is dat hij in-house is ontwikkeld, waardoor Huawei de software er optimaal op kan afstemmen. Daardoor heb je in de basis een vlot ogend en aanvoelend systeem, dat dagelijkse taken moeiteloos hanteert.

De smartphone houdt zich redelijk staande bij dagelijks gebruik. Apps openen snel, animaties ogen vloeiend en haperingen blijven uit. Omdat de Mate X6 niet op Android draait, konden we onze gebruikelijke tests met specifieke apps en games niet uitvoeren. We hebben dus met andere tools getest dan we normaliter gebruiken. Daaruit blijkt dat het toestel best wat belasting aankan zonder echt heet te worden. Games draaien over het algemeen prima, maar voor de hoogste grafische instellingen moet je concessies doen op de framerate.

©Wesley Akkerman

©Wesley Akkerman

Fijne klik

Je merkt wat warmteontwikkeling bij het luxe ogende ecoleer op de achterkant en het aluminium frame, maar bij Samsung ligt dat niveau hoger. Dat komt deels doordat Samsungs processor krachtiger is dan die van Huawei, maar ook minder ingespeeld op de rest van de hardware. De Mate X6 straalt sowieso hoogwaardigheid uit met zijn afgeronde hoeken en relatief platte ontwerp. Dichtgeklapt is hij ongeveer even dun als een Pixel 9 Pro XL. Aan de binnenkant is de vouwlijn nauwelijks zichtbaar, tenzij het licht er precies op valt. Enfin, hier scoort Huawei punten mee.

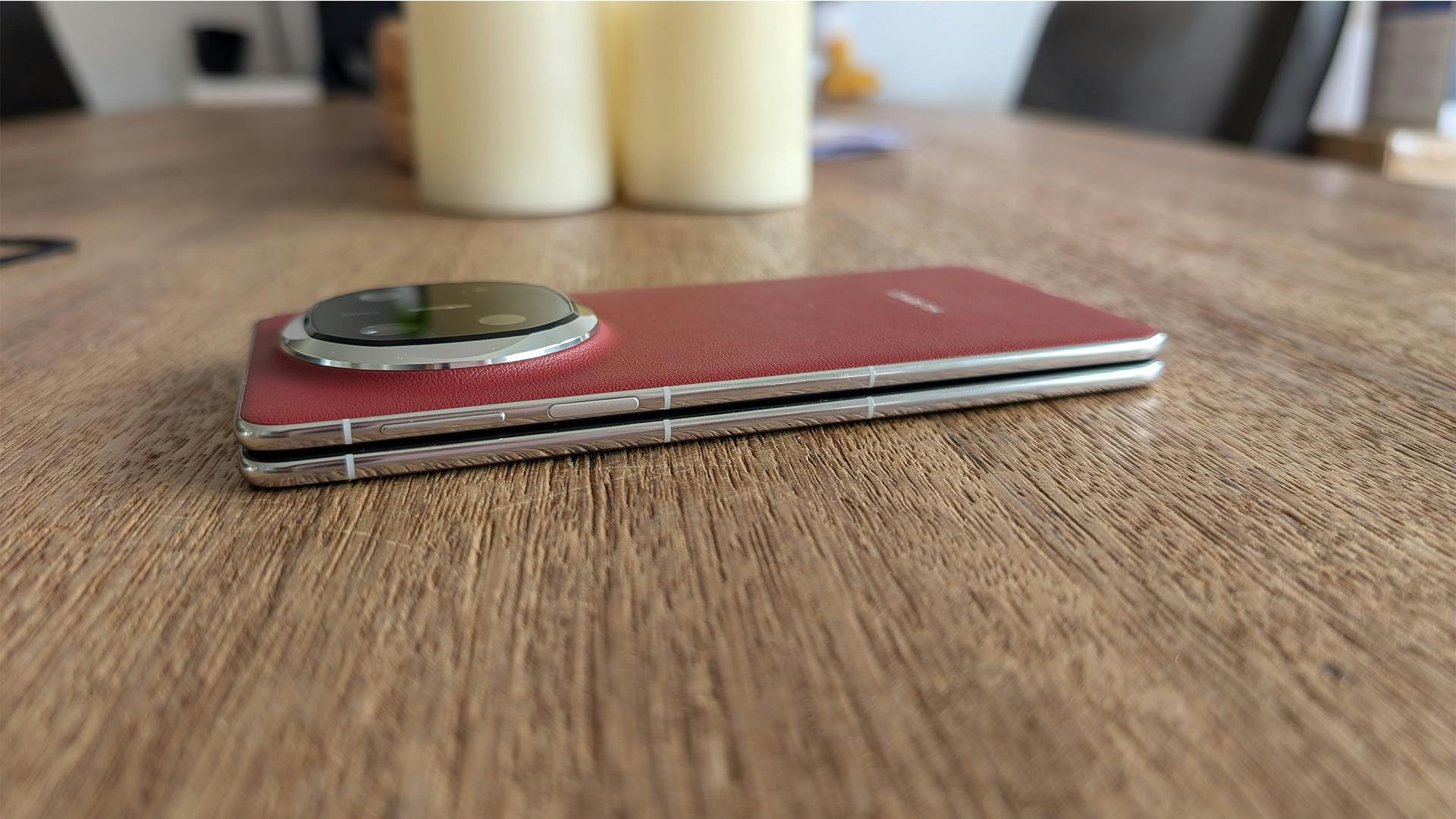

Met je vinger voel je de vouwlijn wel: twee kleine bobbels vlak achter elkaar. Dat is echter niet anders bij de concurrentie. Openklappen gaat soepel, terwijl dichtvouwen gepaard gaat met een fijne klik. Het enige wat we minder vinden, is het IP-certificaat. Dit is een X8-variant, waardoor het toestel minder goed bestand is tegen stof en vuil dan Samsungs vouwmodellen. Maar goed, vouwtelefoons en zand gaan sowieso niet samen als je krassen en andere schade wilt voorkomen.

©Wesley Akkerman

Weergaloos 7,93-inch display

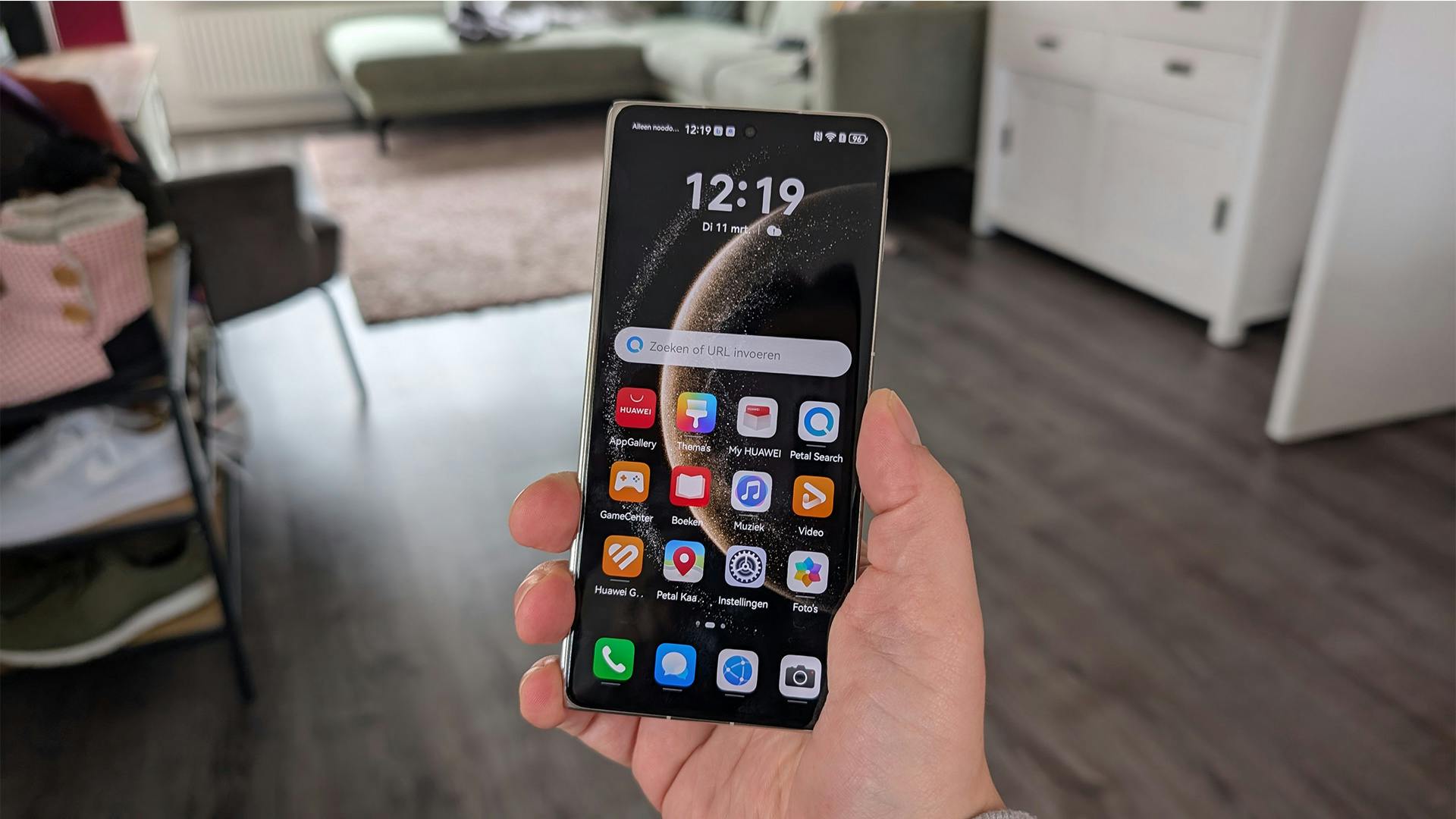

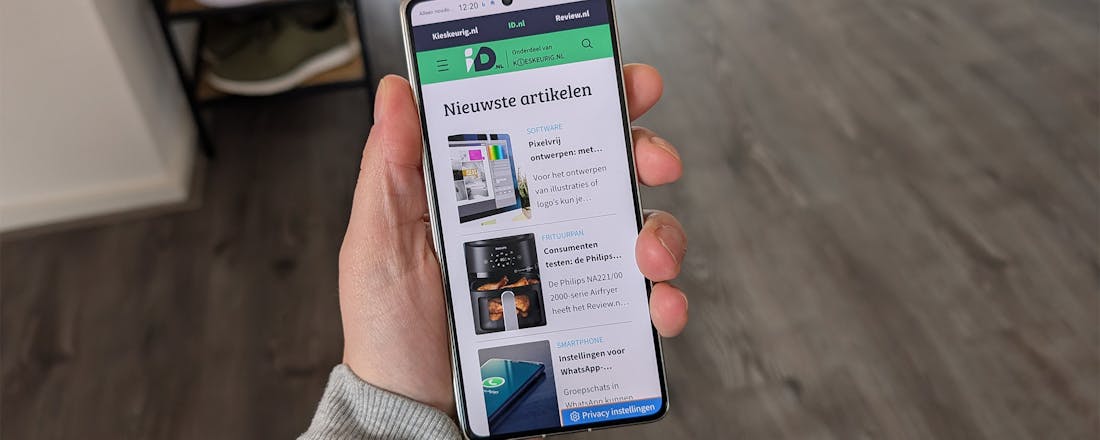

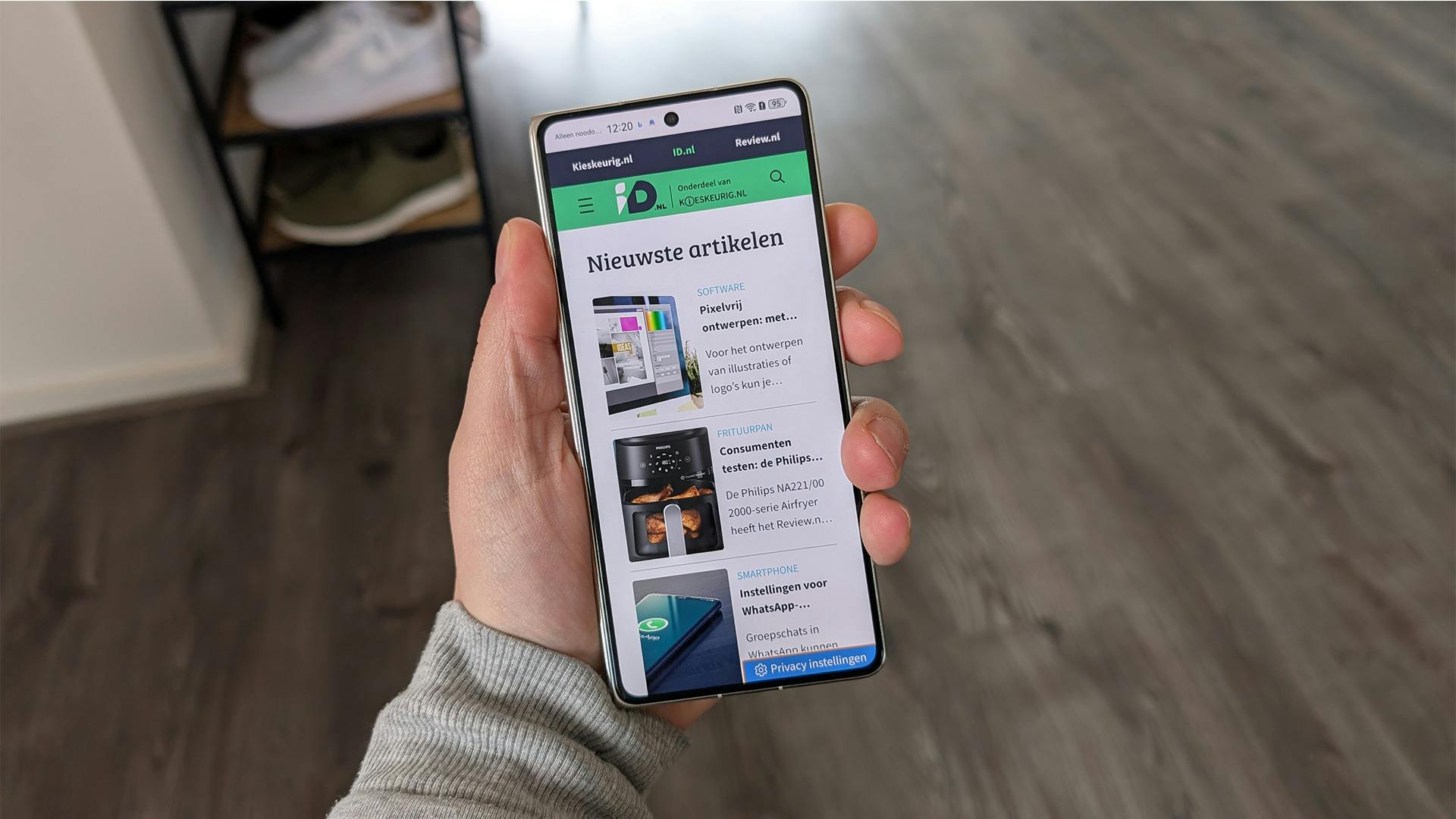

Aan de voorkant zit een 6,45-inch scherm, hoog en smal zoals bij veel vouwmodellen. Dit kan ervoor zorgen dat sommige apps en content wat krapper aanvoelen, simpelweg omdat er minder breedte is. Uitgevouwen krijg je echter een weergaloos 7,93-inch display, met een hoge verversingssnelheid, diepe kleuren en een prettige kleurtemperatuur. Beeldmateriaal komt hier uitstekend op tot zijn recht. Beide schermen maken gebruik van oled-technologie.

De Huawei Mate X6 breekt geen records op het gebied van de maximale helderheid, maar met een maximum van 1800 nits blijft het scherm ook op zonnige dagen goed afleesbaar. Je zou kunnen zeggen dat meer dan dit niet nodig is. Maar sommige consumenten en fabrikanten vinden het fijn als bepaalde cijfertjes hoger zijn dan elders, omdat het een verkoop- of juist aankoopargument kan zijn. Hoe dan ook, over de beeldkwaliteit van beide schermen valt qua prestaties eigenlijk niets te klagen.

©Wesley Akkerman

©Wesley Akkerman

Overzichtelijk en toegankelijk

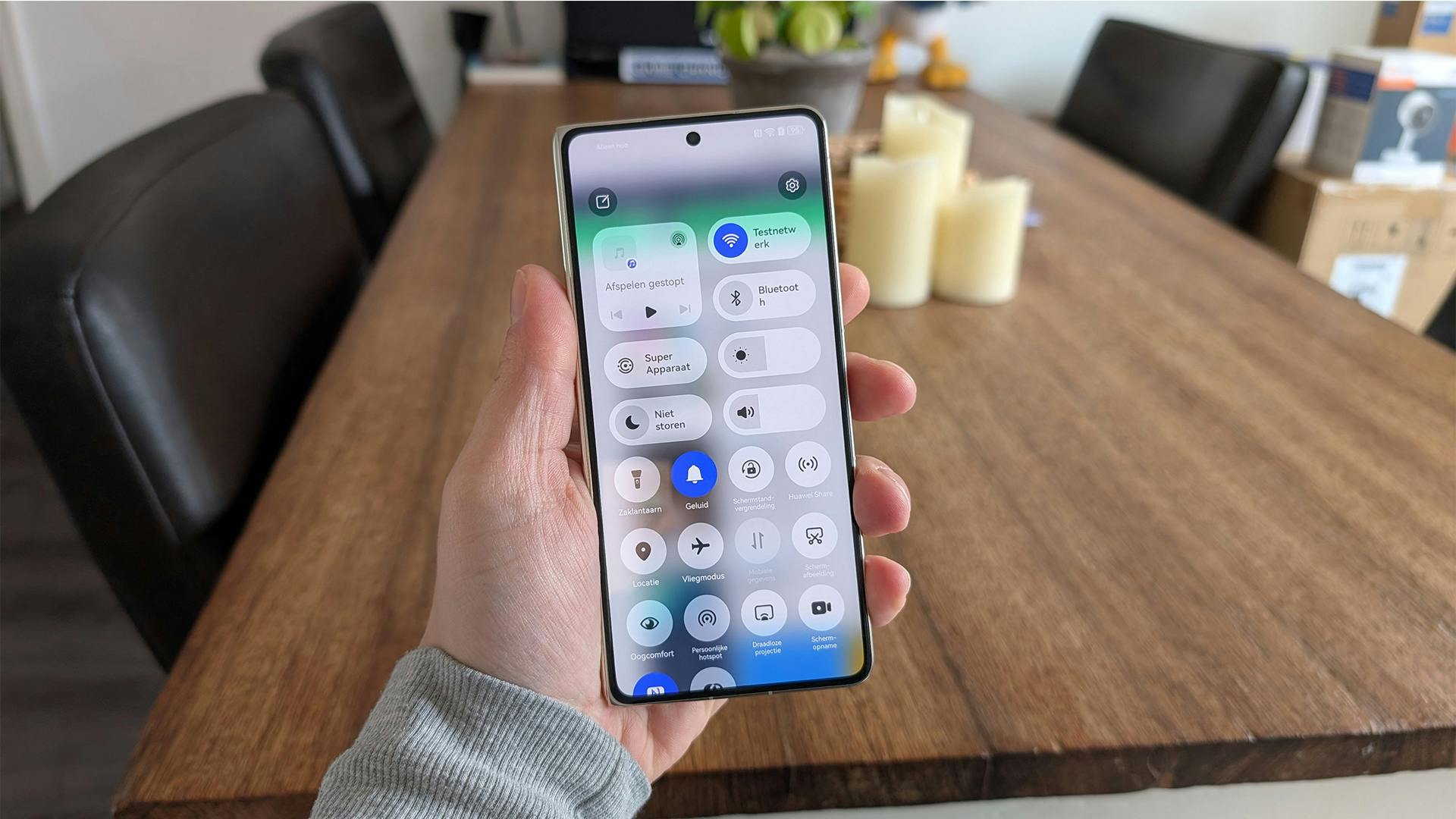

Over het besturingssysteem an sich hebben we ook weinig klachten. Zoals bekend draaien de apparaten van de Chinese fabrikant niet meer op Android, maar het besturingssysteem op de X6 is wel hevig geïnspireerd door Android 12. Wie bekend is met toestellen van Xiaomi en Oppo zal de systeemindeling herkennen. Alles oogt overzichtelijk en opties staan op de plekken waar je ze zou verwachten. Ook het snelmenu biedt soelaas in veel situaties. Het systeem, dat EMUI 15 heet, is toegankelijk, ook voor de mensen die wat minder techwijsheid hebben.

Huawei heeft daarnaast geen rechten meer om Android-apps te gebruiken. Voor sommige mensen een minpunt (want die zijn ze immers gewend) en voor anderen juist een pluspunt (want er is een Google-alternatief). De AppGallery biedt tegenwoordig veel apps aan die je elders ook aantreft, maar de kans is groot dat je iets mist. Google-apps zijn met een technische omweg te gebruiken, maar functioneren dan niet altijd helemaal lekker. Kortom: aan de appervaring kan het schorten. Ook is het zo dat het toestel meteen volstaat met allerlei (overbodige) apps.

Testfoto's Huawei Mate X6

Slide
Slide
Slide
Slide
Slide
Slide
Slide
Slide

Indrukwekkende camera's

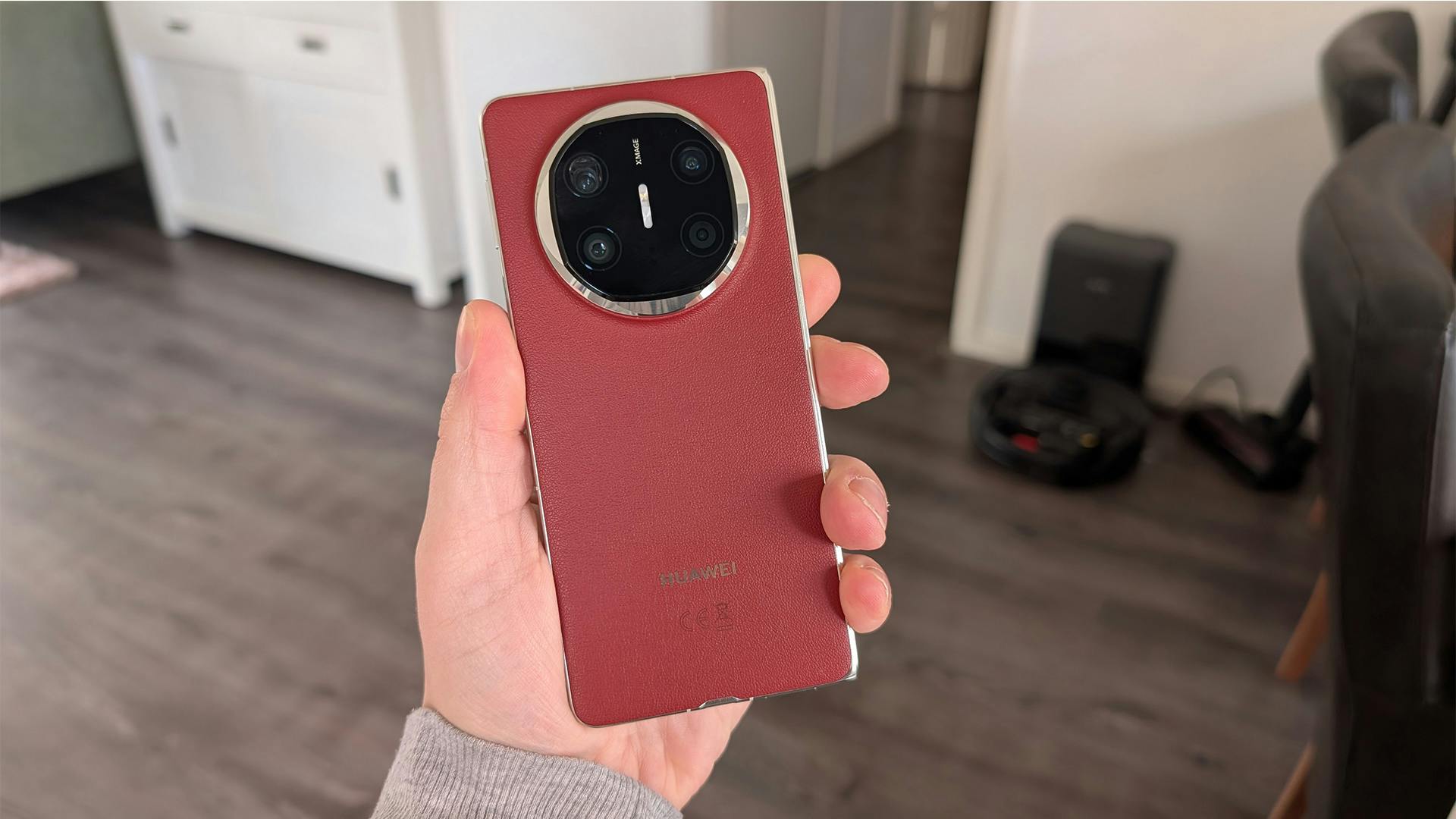

Tot slot kijken we nog even naar de drie camera's achterop. Dit zitten verwerkt in een opvallende en stijlvolle module, waardoor het geheel minder standaard oogt. Het gaat om een groothoeklens van 50 megapixel, een telelens van 48 megapixel (die vier keer optisch kan inzoomen) en een ultragroothoeklens van 40 megapixel. Vooral de professionele stand van het apparaat biedt veel mogelijkheden met betrekking tot focus, lichtinval, kleurgebruik, enzovoorts. Dat maakt het camerasysteem even volwaardig als uitgebreid. Maar als je daar allemaal geen zin in hebt: geen probleem. Dan gebruik je gewoon een van de andere standen.

De beelden ogen over het algemeen scherp, levendig en natuurlijk. Er is geen sprake van overdreven bewerking of kunstmatige opsmuk. En hoewel de Mate X6 avondfoto's goed vastlegt, kan de belichting soms nét te ver doorschieten, waardoor een opname onnatuurlijk fel oogt. Inzoomen gaat soepel, maar de ultragroothoeklens stelt iets teleur. Die maakt beelden soms zachter dan ze in werkelijkheid zijn.

©Wesley Akkerman

Huawei Mate X6 kopen?

Onderaan de streep is de Huawei Mate X6 in veel opzichten een typische Huawei-smartphone. De bouwkwaliteit is uitstekend, de camera's presteren goed en het softwarepakket is even overzichtelijk als soepel. Het vouwen gaat met een groot gemak en de vouwlijn is niet per se zichtbaarder dan op de Fold-modellen van Samsung. Al met al een indrukwekkende smartphone.

Toch zijn er ook minpunten. Zo kun je geen Android-apps downloaden, waardoor je bepaalde apps moet missen die je wellicht gewend bent. Daarnaast blijft Huawei vaag over de gebruikte processor en het updatebeleid, wat onzekerheid schept. De chipset is prima voor alledaagse taken, maar steekt op dit prijsniveau ongunstig af tegen de concurrentie. En als je 2000 euro neertelt, wil je meer dan een midrange processor. Ben je een groot Huawei-fan? Dan kun je het overwegen — mits de prijs gaat zakken.


▼ Volgende artikel
Bedien je slimme apparaten met een zelfgebouwd touchscreen
© InfiniteFlow - stock.adobe.com
Huis

Bedien je slimme apparaten met een zelfgebouwd touchscreen

Houd je van knutselen én automatiseer je alles in en om je huis met Home Assistant? Kijk dan zeker eens naar ESPHome. Je kunt eindeloos variëren met componenten. Dankzij de koppeling met Home Assistant bouw je gemakkelijk en voor weinig geld een lichtschakelaar of sensor, om maar wat te noemen. De LVGL-bibliotheek zorgt ervoor dat je nu ook eenvoudig met een touchscreen en zelfbedachte gebruikersinterface kunt werken. We laten zien hoe dat werkt met tips voor passende projecten.

In dit artikel laten we zien hoe je een touchscreen-interface bouwt voor Home Assistant met ESPHome en LVGL:

  • Installeer ESPHome en configureer een ESP32-microcontroller voor je project
  • Sluit een touchscreen aan en stel de juiste GPIO-pinnen en drivers in
  • Gebruik LVGL-widgets voor een interactieve interface
  • Integreer je touchscreen met Home Assistant voor directe bediening van je slimme apparaten

Lees ook: 5 fouten die je niet moet maken in je smarthome

Code downloaden

In dit artikel staat een voorbeeld van wat YAML-code. Omdat YAML erg gevoelig is voor foute spaties, kun je die code beter downloaden en daarna bekijken of kopiëren. In het bestand espcode.txt staan alle regels voorbeeldcode zoals ze in dit artikel aan bod komen. Maar je vindt ook een uitgewerkt voorbeeld in het bestand cyd-demo.yaml. Beide bestanden zijn hier te downloaden.

Uitgewerkt voorbeeld

Het meest uitgewerkte voorbeeld voor de demo met LVGL vind je op deze GitHub-pagina van auteur Gertjan Groen. In de code die je kunt downloaden (ook in het losse bestand cyd-demo.yaml) hebben we ook de RGB-led op de achterzijde toegevoegd, die je bijvoorbeeld als statusmelding kunt gebruiken. Verder is een timer toegevoegd om de backlight te regelen, zodat deze bij inactiviteit wordt uitgeschakeld. Tot slot laten we zien hoe je de GPIO-pinnen kunt gebruiken via de I2C-bus. Op de GitHub-pagina vind je nog meer handige informatie.

ESPHome maakt het heel makkelijk om apparaten te maken voor een slim huis, zoals je eigen sensors. Zo bouwden we eerder al eens een luchtkwaliteitsmonitor, een infraroodzender/ontvanger en een controller met drukknoppen en leds, waarmee je apparaten kunt bedienen en de status aflezen. Hoe je dat doet, lees je in dit artikel: Zo maak je met ESPHome apparaten geschikt voor je smarthome.

De basis voor ESPHome is een kleine, voordelige en zuinige microcontroller, meestal de ESP32. ESPHome ondersteunt enorm veel componenten en biedt daardoor haast onbegrensde mogelijkheden. We helpen je kort op weg met ESPHome, maar gaan ook meteen een stapje verder met de toevoeging van een touchscreen en de LVGL-bibliotheek. Daar kun je sinds augustus 2024 officieel gebruik van maken binnen ESPHome.

Met LVGL kun je aan de hand van widgets een grafische gebruikersinterface opbouwen en weergeven (zie kader ‘Grafische interfaces met widgets’). Soms kom je de term HMI (Human Machine Interface) tegen, waarmee een grafische gebruikersinterface voor het bedienen van apparatuur wordt bedoeld.

De kracht van ESPHome is dat je niet alleen lokaal aangesloten apparaten bedienbaar kunt maken, bijvoorbeeld via een relais, maar ook alle apparaten die je binnen Home Assistant gebruikt.

Grafische interfaces met widgets

LVGL staat voor Light and Versatile Graphics Library. Het is een opensource-bibliotheek die sinds 2016 bestaat. Je kunt ermee werken binnen ESPHome, Arduino, Tasmota en openHASP. Het laatste project is zelfs specifiek bedoeld voor microcontrollerfirmware met LVG.

De bibliotheek is heel licht, waardoor het soepel en snel kan werken op apparaten met beperkte capaciteit, bijvoorbeeld met een microcontroller. Bovendien kan LVGL flexibel met verschillende lay-outs, schermformaten en invoermethodes werken. Naast touchscreens kun je ook bijvoorbeeld muis, toetsenbord, losse knoppen en draaiknoppen toevoegen.

Via meer dan dertig widgets kun je een grafische gebruikersinterface opbouwen. Het uiterlijk is via thema’s en stijlen eenvoudig aan te passen. Bovendien kun je met animaties werken.

LVGL wordt gebruikt in slimme apparaten zoals thermostaten, smartwatches en keukenapparatuur, en zelfs in touchscreens voor industriële omgevingen. Op de website vind je enkele interactieve demo’s voor bekende toepassingen, waarbij de gebruikersinterface in de browser wordt getoond.

Met LVGL kun je via widgets een gebruikersinterface bouwen.

1 Wat gaan we doen?

Met ESPHome kun je relatief eenvoudig apparaatjes voor je slimme huis maken. Een voordeel ten opzichte van bijvoorbeeld Arduino en MicroPython is dat je niet hoeft te programmeren. Je hoeft alleen een configuratiebestand te maken waarin je de gebruikte microcontroller, verbindingsgegevens voor je wifi-netwerk en alle aangesloten componenten aanduidt. Hierna wordt firmware gemaakt en weggeschreven op je microcontroller. Alleen die eerste keer is dit soms wat lastig. Heb je het eenmaal werkend? Alle keren erna kun je heel eenvoudig de configuratie aanpassen en over-the-air (OTA) naar de microcontroller sturen.

In dit artikel gaan we met LVGL werken. Hiermee kun je binnen ESPHome grafische interfaces maken via widgets. Voor veel projecten zul je daarom niet eens componenten hoeven aan te sluiten, maar heb je genoeg aan een touchscreen. Denk bijvoorbeeld aan een lichtknop en helderheidsregeling voor een slimme lamp in Home Assistant, zoals we in dit artikel demonstreren. Je kunt natuurlijk ook geavanceerdere gebruikersinterfaces maken voor vrijwel elk apparaat in Home Assistant.

©pozitivo - stock.adobe.com

Je kunt bijvoorbeeld zelf een gebruikersinterface voor je slimme lampen bouwen, zodat je ze eenvoudig kunt bedienen.

2 Wat heb je nodig?

Wat hardware betreft, is het vrij eenvoudig. De ESP32-chip heeft snel de voorkeur boven de verouderde ESP8266-versie, zeker als je met een touchscreen gaat werken. De Raspberry Pi Pico W (zie gelijknamig kader) is ook een optie, maar die wordt nog niet volledig ondersteund binnen ESPHome.

Makkelijk om mee te starten is een eenvoudig ontwikkelbordje rondom de ESP32 dat je voor ongeveer 5 euro kunt aanschaffen. Het is wel fijn als je hier goede documentatie bij hebt, zodat je op zijn minst weet waar alle aansluitingen zitten.

Er zijn diverse varianten van de ESP32-module. Bekende opties zijn de ESP-WROOM-32E, ESP32-C3 en ESP32-S3. De ESP32-C3 wordt vaak in extra compacte bordjes gebruikt, die je onder de naam ‘super mini’ tegenkomt – handig als je niet veel aansluitingen nodig hebt of niet veel ruimte hebt.

De ESP32-S3 is een fijne optie vanwege de beschikbaarheid van PSRAM (Pseudo Static RAM), een voordelig type werkgeheugen dat onder meer nuttig is bij grafische toepassingen. Staat een touchscreen centraal in jouw project en wil je snel van start, overweeg dan een model met ingebouwde ESP32-chip (zie volgende paragraaf).

De ESP32-module is in verschillende uitvoeringen verkrijgbaar.

Raspberry Pi Pico W

De Raspberry Pi Pico is een voordelige en flexibele serie ontwikkelbordjes rondom de RP2040-microcontroller. De eerste versie verscheen in januari 2021. De Pico W is vanwege de wifi-connectiviteit een interessante optie voor ESPHome. Recent werd de Pico 2 W aangekondigd die op meerdere fronten is verbeterd. Dat model is op het moment van schrijven echter nog niet geschikt voor ESPHome.

De Raspberry Pi Pico W is ook bruikbaar in Home Assistant.

3 Touchscreen

Als je een touchscreen gaat gebruiken in je ESPHome-project, dan kun je eventueel een los exemplaar op de microcontroller aansluiten en configureren. Maar je kunt ook een touchscreen met ingebouwde ESP32 kiezen. Dat is vaak veel handiger en goedkoper. Je hoeft niet te solderen en kunt direct een gebruikersinterface bouwen in YAML-code. Het scheelt ook wat tijd. Bovendien zijn er zelfs modellen compleet met behuizing.

Kies een scherm dat door ESPHome wordt ondersteund. De website van ESPHome geeft goede suggesties. Je kunt ook afgaan op ervaringen van anderen. Het kan dan een iets grotere uitdaging zijn om de juiste configuratie voor je display in ESPHome te vinden. Je zult daarbij waarschijnlijk wel even moeten experimenteren, niet alleen bij het instellen van je display, maar ook bijvoorbeeld voor het touchgedeelte. Zelfs bij het vrij gangbare touchscreen dat we in dit artikel gebruiken, was dat een beetje prutsen.

Kies een touchscreen dat door ESPHome wordt ondersteund.

4 Scherm met ESP32

Voor dit artikel hebben we een eenvoudige ESP32-2432S028 gebruikt, met een resistief touchscreen van 2,8 inch met 240 × 320 pixels. Dit model wordt ook wel de ‘Cheap Yellow Display’ genoemd, wat vooral met de gele printplaat te maken heeft.

Er zijn meerdere varianten. Zo wordt in de schermpjes vaak de ILI9341-chip als aansturing gebruikt, maar soms ook de ILI9342, zoals in ons exemplaar. Dat vergt dan een heel kleine, maar noodzakelijke aanpassing in je configuratie.

Je kunt het scherm flexibel inzetten voor je IoT-projecten. Zoek je een wat groter touchscreen, dan kun je bijvoorbeeld de CrowPanel van Elecrow overwegen. Die is er in een versie van 5 inch (ca. 32 euro) en 7 inch (ca. 42 euro), inclusief acrylbehuizing en verzending via de fabrikant. Beide versies hebben een touchscreen met hoge resolutie van 800 × 480 pixels en zijn voorzien van de modernere ESP32-S3-chip. Het touchscreen is capacitief, wat zeker voor kleinere bedieningselementen fijner werkt dan het resistieve touchscreen in ons goedkope alternatief.

Tegenwoordig bestaan er ook ronde touchscreens. Een leuke optie (zij het met beperkte schermruimte) is de ESP32-2424S012 met een ESP32-C3-microcontroller, een rond kleuren-touchscreen van 1,28 inch en in een witte of zwarte behuizing. Makerfabs heeft een vergelijk schermpje zonder behuizing. De LilyGo T-RGB heeft een wat groter 2,1inch-scherm (zonder behuizing), maar is ruim twee keer zo duur.

De ESP32-2432S028 is een voordelig scherm (onder), een wat duurder alternatief is het capacitieve 5inch-aanraakscherm met ESP32 van Elecrow (boven).

5 Add-ons voor ESPHome

Hoewel je bijvoorbeeld een pc met Python kunt gebruiken voor het bewerken van je configuratiebestanden en het flashen van de microcontroller met de software voor ESPHome, is het meestal veel makkelijker om de add-on voor ESPHome binnen Home Assistant te gebruiken. Dat geeft ook een ander groot voordeel: je kunt de configuratie voor alle apparaten met ESPHome binnen Home Assistant beheren. Je zult zeker in de testfase veel wijzigingen aan de configuratie moeten maken.

Via de add-on voor ESPHome voeg je eenvoudig microcontrollers toe.

6 Microcontroller toevoegen

We gaan nu een verse microcontroller toevoegen. Je kunt eventueel ESPHome Web gebruiken om de microcontroller voor te bereiden voor gebruik met ESPHome, maar wij geven zoals gezegd de voorkeur aan de ESPHome-add-on, die je binnen Home Assistant kunt openen.

Je kunt voor deze methode de microcontroller gewoon via usb aansluiten op je eigen pc, maar dit vereist wel dat je Home Assistant opent via een beveiligde https-verbinding. Lukt dat niet? Als alternatief kun je de microcontroller ook via usb aansluiten op het systeem met Home Assistant zelf, voordat je verder gaat in ESPHome.

Het dashboard van ESPHome toont alle toegevoegde apparaten.

Ook leuk: Werk met wat je hebt: creëer je eigen alarmsysteem met Home Assistant

7 Configuratie

Klik binnen ESPHome op New device om een nieuwe microcontroller te initialiseren. Vul bij Name een naam in voor het apparaat. Bij Network name vul je de naam (SSID) in van het wifi-netwerk waarmee de microcontroller moet verbinden en bij Password het bijbehorende wachtwoord. Klik dan op Next.

In de volgende stap zal ESPHome een configuratiebestand maken, firmware bouwen en de microcontroller flashen. Klik daarvoor dus eerst op Connect. Als het goed is, kun je nu de com-poort selecteren waarmee de microcontroller is verbonden. Zie je geen com-poort, dan zul je eerst drivers moeten installeren. De instructies krijg je als je het venster sluit zonder een com-poort te selecteren. Als de verbinding is gelukt, zal de installatie verdergaan. Lukt het niet? Dan kun je kiezen voor Skip this step gevolgd door een handmatige configuratie.

Vul een naam in en de details voor het wifi-netwerk.

Toepassingen voor een touchscreen

Er zijn veel leuke toepassingen voor een touchscreen. Zo kun je bijvoorbeeld een soort weerstation maken, dat je voorziet van actuele informatie van Home Assistant. Ook kun je live de opbrengst van je zonnepanelen laten zien of het verbruik in huis. Je zou een schermpje voor Music Assistant kunnen maken met bijvoorbeeld de weergave van het nummer en volumeregeling (zie ook: Met Music Assistant ben jij de baas over jouw muziekcollectie). Tot slot kun je een scherm gebruiken voor statusmeldingen of loggegevens.

8 Touchscreen met ESP32

We gebruiken in dit artikel zoals gezegd de ESP32-2432S028 als voorbeeld. Dit is een touchscreen met ingebouwde ESP32-chip. Dit apparaatje kun je direct toevoegen aan ESPHome: precies zoals in paragraaf 7 staat omschreven, al moesten we in dit geval na het aanwijzen van de com-poort wel de boot-knop even indrukken.

Overigens bevat het apparaat meestal een voorgeprogrammeerde demo met een gebruikersinterface op basis van LVGL. Die zie je als je hem zo uit de doos op een voeding aansluit. Je kunt daarmee meteen de werking controleren. Je zult bij een model met resistief aanraakscherm overigens iets harder moeten drukken dan je misschien gewend bent.

We gebruiken dit voordelige 2,8inch-aanraakscherm, dat ook wel ‘Cheap Yellow Display’ wordt genoemd.

9 Schermconfiguratie

Na het toevoegen van je touchscreen heb je direct een basisconfiguratie voor ESPHome. Via Edit kun je deze configuratie aanpassen. Zowel voor het aansturen van het display als de registratie van het aanraken wordt SPI (Serial Peripheral Interface) gebruikt. Voor onze ESP32-2432S028 is dit de configuratie, rekening houdend met de gebruikte interne GPIO-pinnen:

We voegen nu eerst de configuratie van het display toe en in paragraaf 11 het touchgedeelte. Voor het display is de configuratie als volgt:

Merk op dat er ook een (oudere) variant van dit touchscreen is met de ILI9341. In dat geval gebruik je model: ILI9341 en invert_colors: false. Na het maken van de aanpassingen kies je Install. Je kunt nu kiezen hoe je de firmware wilt overbrengen. Meestal kies je Wirelessly voor over-the-air-updates. Het apparaat hoeft daarbij niet meer met jouw pc te zijn verbonden.

Binnen ESPHome kun je eenvoudig de configuratie bewerken.

10 LVGL-bibliotheek

Binnen ESPHome kon je voorheen met displays werken door binnen de component display met lambda bijvoorbeeld teksten met een bepaald lettertype naar je scherm te sturen. Als je LVGL gaat gebruiken, gebruik je geen lambda meer, maar alleen LVGL en widgets. Als eerste voegen we de LVGL-bibliotheek toe aan de YAML-code:

lvgl:
  buffer_size: 25%

De optie buffer_size is ons geval noodzakelijk, vanwege de afwezigheid van PSRAM. In paragraaf 13 voegen we ook nog widgets toe. Omdat we dat hier nog niet hebben gedaan, zie je na het flashen als het goed is een demo met een knop, checkbox, cirkel met tekst en schuifbalk.

11 Configuratie touchscreen

Bediening via het scherm is nog niet mogelijk. Daarvoor moeten we het touchscreen toevoegen aan de configuratie van ESPHome:

Bewaar de aanpassingen en installeer de nieuwe firmware. Controleer of je de demo goed kunt bedienen. De regels onder on_touch zorgen dat in de logs de geregistreerde coördinaten worden getoond. Er kunnen aanpassingen nodig zijn in de regels onder calibration en transform.

12 Backlight

Het display is voorzien van een achtergrondverlichting (backlight) via pin 21. We definiëren deze output als volgt:

Daarna configureren we de achtergrondverlichting, waarbij we verwijzen naar de hierboven gedefinieerde output.

Na het flashen zal de backlight standaard aanstaan. Eventueel kun je deze vanuit Home Assistant aan- en uitzetten en de helderheid ervan regelen, bijvoorbeeld op basis van afwezigheid. Je kunt ook een script maken om de helderheid bij inactiviteit terug te brengen. Daarvoor verwijzen we je naar het uitgewerkte voorbeeld op GitHub (zie kader ‘Code downloaden’).

Binnen Home Assistant kun je eventueel ook de backlight aan- en uitzetten.

13 Widgets toevoegen

Onder de regel lvgl kun je nu de gewenste LVGL-componenten toevoegen aan je YAML-configuratie. Denk aan bijvoorbeeld knoppen, schuifregelaars, grafieken of labels. In dit voorbeeld voegen we aan de bovenkant alleen twee widgets toe voor een dimbare led, te weten een schakelaar (button) en schuifregelaar (slider).

De meeste opties dienen voor het positioneren van de widget. We geven bijvoorbeeld de breedte (width) en hoogte (height) aan, halen de widgets iets van de rand of met x en y, en regelen de uitlijning met align. Het gedeelte bij on_click zorgt dat de bewuste lamp in Home Assistant wordt omgeschakeld bij het klikken op de button. Voor de slider doen we hetzelfde onder on_release. Die acties zijn overigens om veiligheidsredenen niet direct mogelijk. In paragraaf 16 leggen we uit hoe je dit kunt toestaan.

We voegen in dit voorbeeld alleen twee eenvoudige widgets toe.

Cookbook voor ESPHome en LVGL

We houden het hier redelijk eenvoudig, maar je kunt natuurlijk veel geavanceerdere gebruikersinterfaces maken. Zo is bijvoorbeeld een geneste structuur mogelijk, kun je op verschillende manieren een grid maken, en met pagina’s individuele schermen of secties in je gebruikersinterface maken. Daarbij kan elke pagina zijn eigen widgets hebben. ESPHome geeft op zijn website in een ‘cookbook’ nog wat praktische voorbeelden voor het werken met LVGL, ook in combinatie met Home Assistant.

De website van ESPHome heeft veel voorbeelden voor het werken met LVGL.

14 Interactie met Home Assistant

De entiteit voor de dimbare lamp heeft in Home Assistant de naam light.wledkantoor. De waardes zijn nodig om de widgets de juiste status te kunnen geven. Daarom voegen we hieronder een binary_sensor toe voor de status (aan of uit) en een sensor voor het helderheidsniveau. We werken vervolgens bij on_state en on_value de widgets bij als de status verandert in Home Assistant. Bij id vul je uiteraard de id van de betreffende widget in.

Gebruik de logfunctie om te zien of bijvoorbeeld een status verandert.

15 Toevoegen aan Home Assistant

De add-on voor ESPHome hebben we gebruikt om de microcontroller van firmware te voorzien. Maar je zult het apparaat hierna nog wel moeten toevoegen aan Home Assistant. Dat is heel eenvoudig: het wordt automatisch gevonden. In Home Assistant zie je via Instellingen / Apparaten en diensten het bewuste apparaat direct terug op het tabblad Integraties. Klik op de knop Toevoegen om het aan Home Assistant toe te voegen.

Het apparaat met ESPHome moet je nog toevoegen aan Home Assistant.

16 Acties toestaan

Als je het touchscreen bedient, zal Home Assistant een melding geven dat het ESPHome-apparaat heeft geprobeerd een actie in Home Assistant uit te voeren. Standaard is dit om veiligheidsredenen niet toegestaan, maar dit is eenvoudig op te lossen.

Ga naar Instellingen / Apparaten en klik dan onder het kopje Geconfigureerd op ESPhome. Achter het bewuste apparaat klik je vervolgens op Configureren. Zet een vinkje bij Toestaan dat het apparaat Home Assistant-acties uitvoert. Klik op Verzenden. Hierna zijn alle acties zoals het omschakelen van de lamp en regelen van de helderheid wel toegestaan.

Zorg dat het apparaat acties in Home Assistant mag uitvoeren.
