Steeds meer nestplaatsen in de natuur verdwijnen. Hierdoor zijn vogels op zoek naar een ander plekje om hun nestje te bouwen. Help de vogels door een vogelhuisje in de tuin te hangen. Heb je er nog geen, maar nog wel wat hout liggen in de schuur of garage? Steek je handen uit de mouw en maak zelf een vogelhuisje met onze instructies.

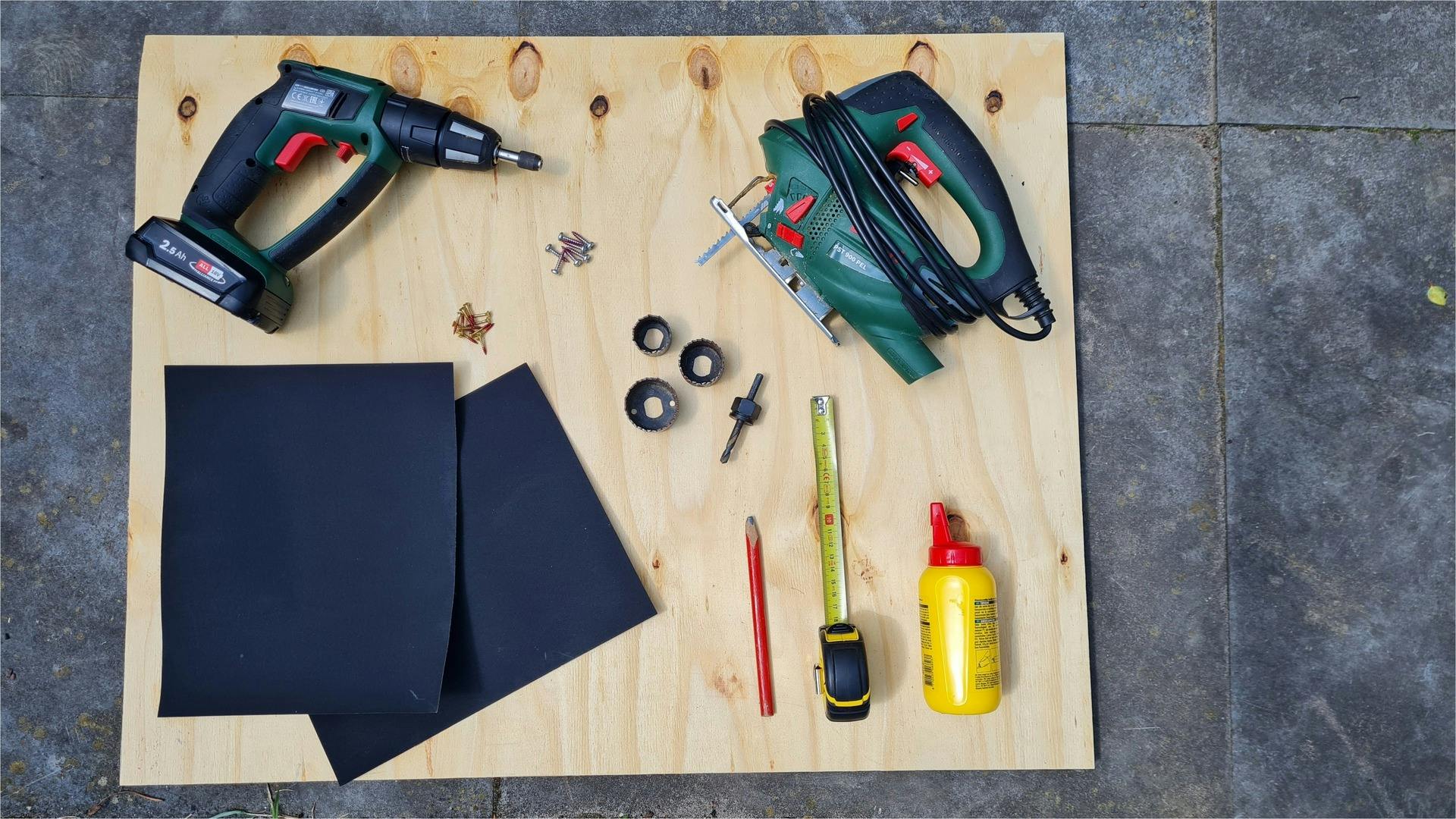

Wat heb je nodig om het vogelhuisje te maken

De grootte van het vogelhuisje en de grootte van de opening van het huisje bepalen welke vogelsoorten je aantrekt. Hieronder zie je wat je allemaal nodig hebt om een vogelhuisje te maken voor een koolmees.

0 Een zaag, decoupeerzaag of een cirkelzaag
0 Schuurpapier
0 Een houtvijl
0 Een potlood
0 Een rolmaat
0 Een liniaal
0 Houtlijm
0 Lijmklem voor hoeken
0 Een accuboormachine
0 Opzetstukje voor de boormachine om een gat te maken van 32 millimeter
0 Bitjes voor je boor
0 Schroeven 3,5 x 20 millimeter
0 Een houten plank van ongeveer 1 tot 3 centimeter dik en minstens 16 centimeter breed, met deze plank maak je het dak
0 Een houten plank tussen 1 en 1,5 centimeter dik en tot 17 centimeter breed voor de rest van het vogelhuis
0 Optioneel: scharnieren voor het dak

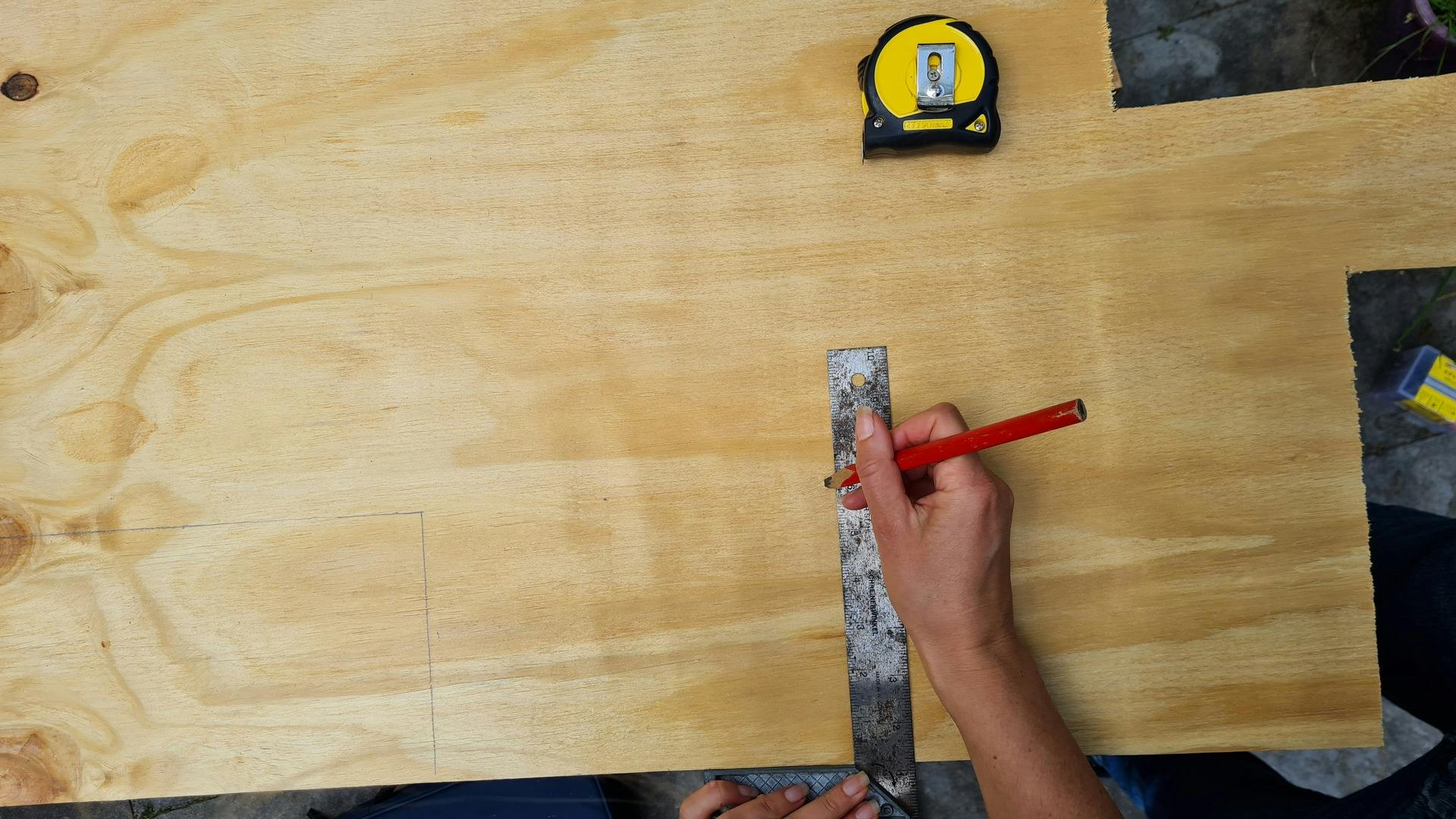

Stap 1: teken de afmetingen van het vogelhuisje op het hout

Voor het vogelhuisje zijn de volgende afmetingen belangrijk om aan te houden, teken dit af op het hout:

Stap 2: zaag, boor en schuur

Zaag de zijkant, het dak, de bodem, en de voorkant met een zaag, decoupeerzaag of cirkelzaag uit de houten platen. Met een cirkelzaag werk je het meest nauwkeurig, wat prettig is voor het monteren van het vogelhuisje. Boor nu in de voorkant de vliegopening voor de koolmees. Dit doe je 18 centimeter vanaf de onderkant. Leg onder de voorkant nog een stukje afvalhout en boor tot je het afvalhout raakt. Schuur nu alle plankjes en de vliegopening glad om te voorkomen dat er scherpe randjes zijn waaraan een vogel zich kan bezeren.

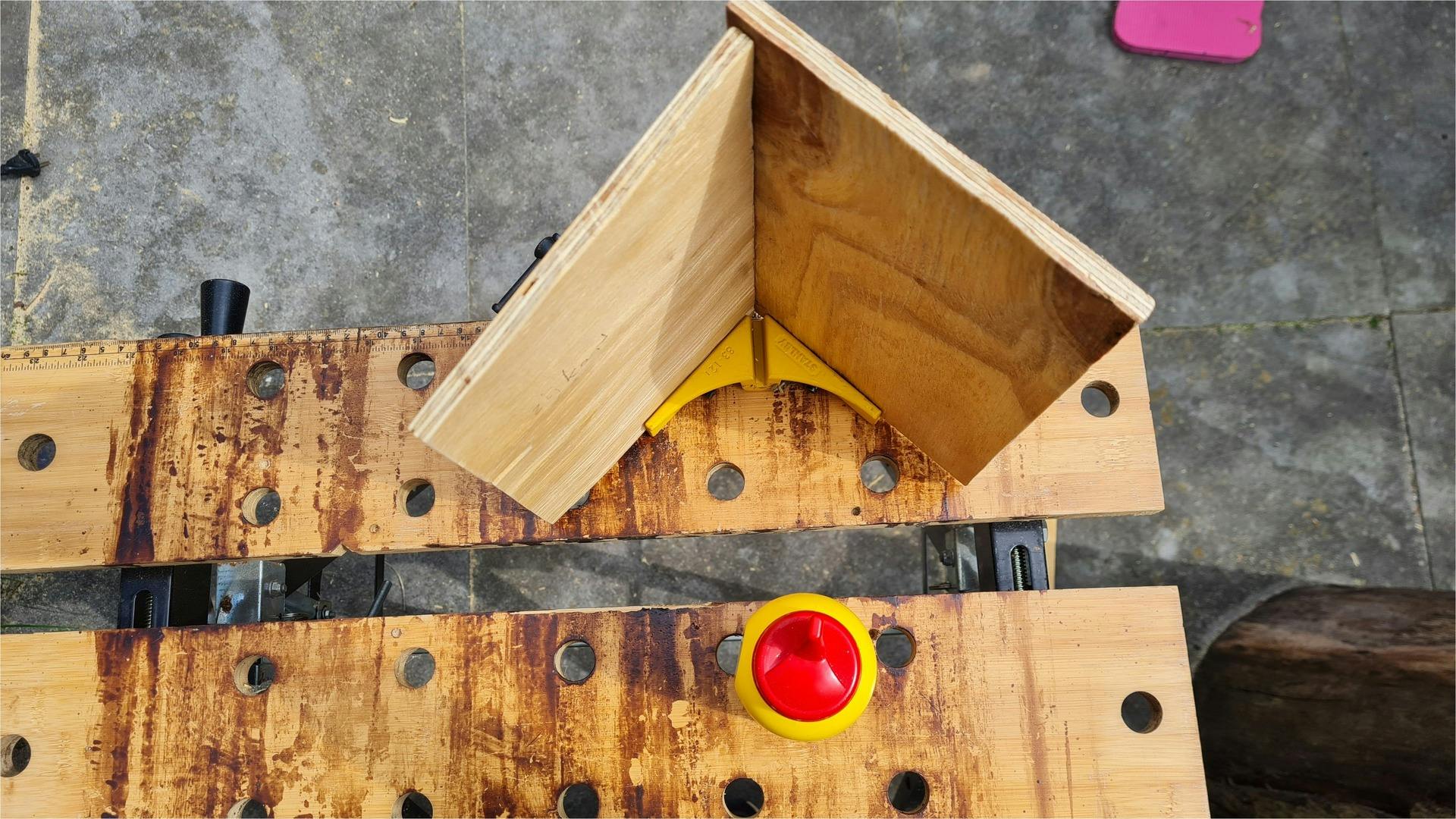

Stap 3: monteer de zijkanten tegen de achterkant

Nu is het tijd om het vogelhuisje te monteren. Je begint bij de zijkanten en de achterkant. Zet eerst een zijkant met de lange zijde tegen de achterkant in de lijmklem en boor de gaten voor de schroeven voor, zodat het hout niet splijt. Doe dit ook bij de andere zijkant. Smeer houtlijm op de zijkanten en druk met de lijmklemmen de achterkant tegen de zijkanten. Boor nu de schroeven erin. Boor ook twee gaten in de achterkant, zodat je het vogelhuisje kunt ophangen.

Stap 4: bevestig de voorkant tegen de zijkanten

De twee korte kanten van de zijkanten moet je nu bevestigen tegen de voorkant. Boor weer eerst gaten voor, doe houtlijm op de zijkanten en druk de zijkanten tegen de voorkant aan. Doe nu de schroeven in de voor- en zijkanten.

Stap 5: een plankje tegen het dak erop bevestigen

Om ervoor te zorgen dat het dak er niet afwaait of valt, plak je met houtlijm een plankje tegen de binnenkant van het dak. Leg het dak plat op je werktafel en zet het halve vogelhuisje hier nu op en teken de binnenkant van het vogelhuisje af met een potlood. Nu weet je waar je het plankje precies moet plakken en hoe groot je plankje moet zijn. Zaag dit plankje en plak dit tegen het dak aan. Laat het daarna goed drogen.

Stap 6: monteer de bodem

De bodem maak je aan de zijkanten, achterkant en voorkant vast met houtlijm en schroeven. Het boren van gaatjes in de bodem is niet nodig. Het maakt het vogelhuisje onnodig koud en de kans is groot dat er insecten in het huisje komen.

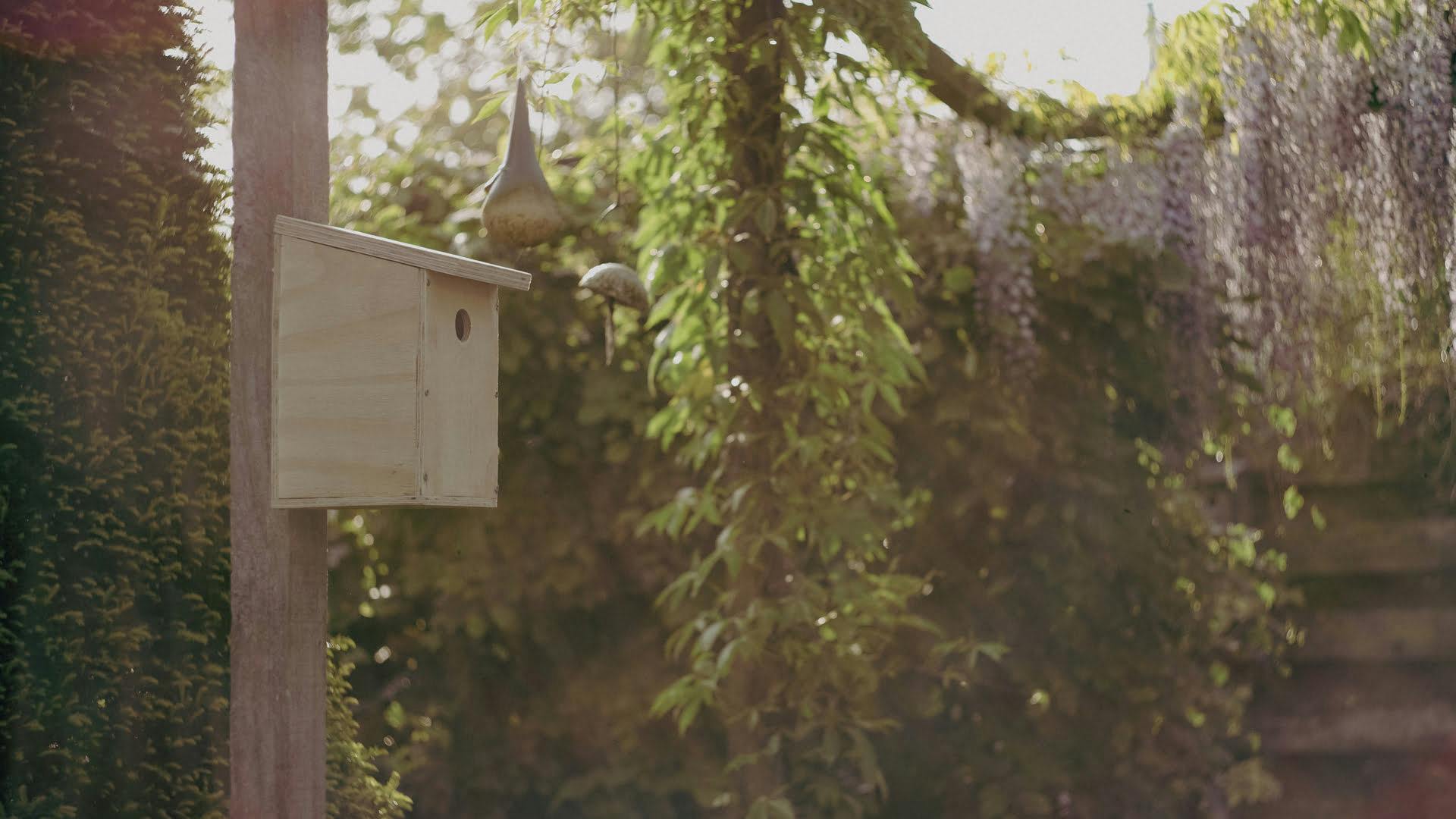

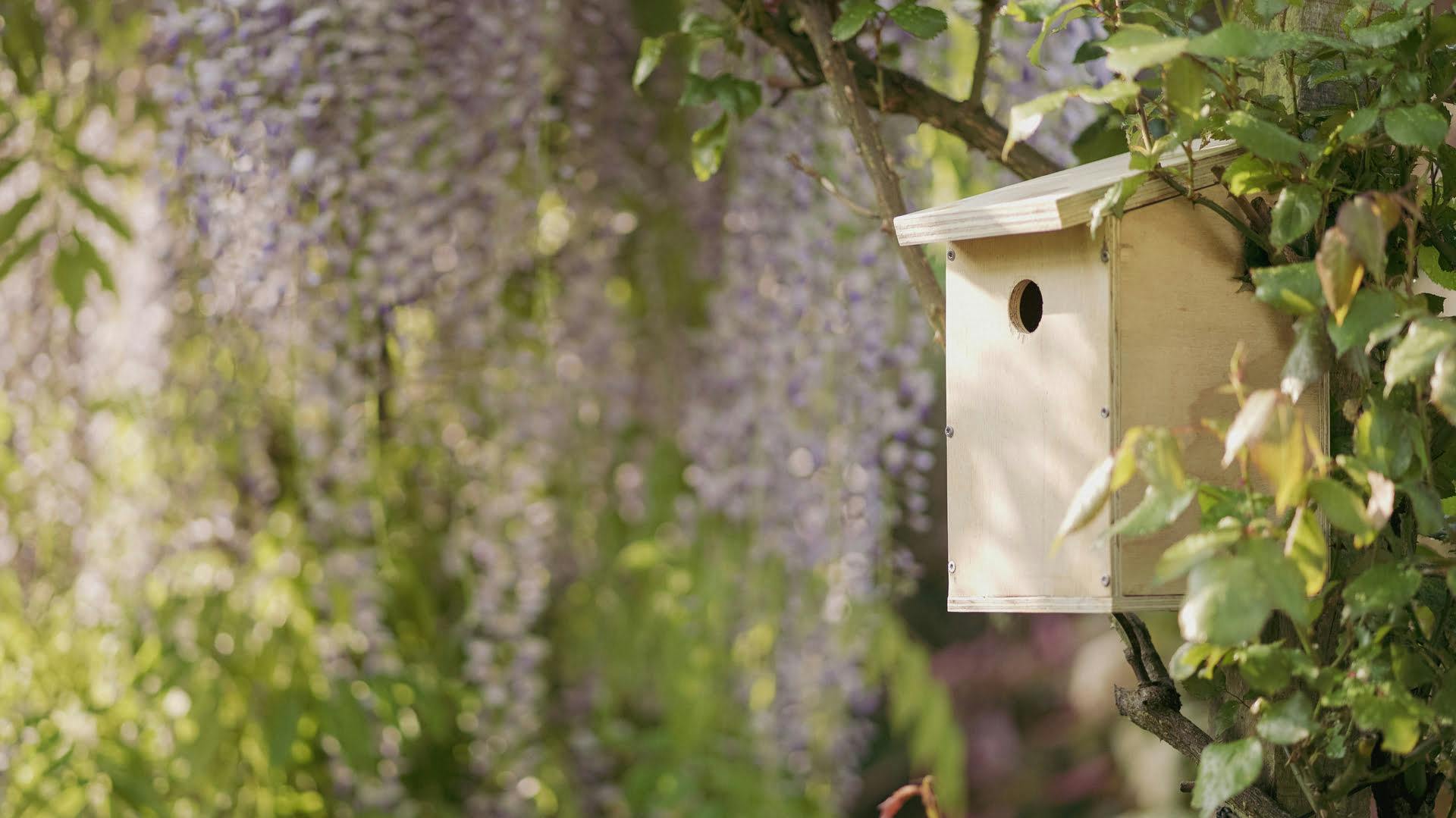

Stap 7: het vogelhuisje ophangen

Zoek een goed plekje in de tuin op om het vogelhuisje op te hangen. Het huisje moet minstens 1,5 meter boven de grond hangen, zodat katten er niet bij kunnen. Zorg dat het plekje rustig is en beschutting heeft. De aanvliegroute moet vrij zijn en hang de opening richting het oosten, noordoosten of noorden. Vermijd een plek in de volle zon, regen en wind.

@Raanan Cohen

Meerdere vogelhuisjes ophangen

Maak je meerdere vogelhuisjes? Hang deze dan niet te dicht bij elkaar. De meeste vogels hebben een territorium tijdens broedtijd. Plaats de huisjes op minimaal 3 meter afstand van elkaar. En voor vogelhuisjes voor dezelfde soort vogels moet je zelfs 10 meter rekenen. Behalve vogelhuisjes voor de huismus, deze mag je wel direct naast elkaar hangen.
