Bouw een slim en energiezuinig e-ink-scherm voor je smarthome
Je smarthome hangt vol met slimme apparatuur en sensoren die je van alles over je huis vertellen, waardoor het haast zonde is dat je deze data alleen vanaf je smartphone of computer kunt aflezen. Een tablet aan de muur hangen kan een oplossing zijn, maar het kan nog een beetje moderner. In dit artikel lees je hoe je zelf een e-ink-scherm bouwt dat je overal in huis kunt neerzetten of ophangen.
In dit artikel laten we zien hoe je zelf een e-ink-scherm bouwt en gebruikt voor je smarthome:
- Ga voor de Home Assistant Green of installeer Home Assistant op een Raspberry Pi
- Kies voor een e-ink-scherm van WaveShare
- Verbind het scherm met een ESP32-microcontroller en programmeer deze met ESPHome
- Configureer een YAML-bestand om data als temperatuur en luchtvochtigheid weer te geven
- Plaats het scherm in een fotolijstje of 3D-geprinte behuizing
Wat er nog meer in huis slim kan? Zo maak je van je doorsnee huis een slim, comfortabel en veilig huis
Er zijn meerdere redenen om e-ink te gebruiken om informatie over je smarthome te tonen. Ten eerste zijn deze schermen niet voorzien van achtergrondverlichting, waardoor ze geen baken van licht in je kamer worden. Zo’n scherm is net zo subtiel als een foto aan de muur en kan bij het juiste formaat zelfs in een fotolijstje worden gestopt. Ten tweede is e-ink zeer energiezuinig: het scherm verbruikt alleen stroom als deze het de inhoud ververst. Laat jouw scherm de temperatuur in een kamer zien en blijft die urenlang stabiel? Dan wijzigt het scherm niet en verbruikt het bijna geen energie.
Compatibiliteit
Uiteraard is niet ieder smarthomesysteem compatibel met zelfgebouwde e-ink-schermpjes. In dit artikel gaan we uit van een smarthome met Home Assistant, een populair opensource-platform van Nederlandse makelij. Omdat Home Assistant opensource is, werkt het met tal van extra toepassingen en apparaten – waaronder de zeer flexibele ESP32-microcontroller. Dit zijn kleine apparaatjes die je met allerlei apparatuur kunt verbinden en vervolgens programmeert om door Home Assistant als slim thuisapparaat te worden gezien.
Home Assistant
Home Assistant is op allerlei soorten apparaten te installeren. Het bedrijf achter het systeem verkoopt de Home Assistant Green voor pakweg 130 euro. Dat is de simpelste oplossing, maar wie een ongebruikte Raspberry Pi in de kast heeft liggen, kan daar ook de Home Assistant-software op installeren. Een Raspberry Pi 3 is bruikbaar, maar een Pi 4 of 5 wordt geadviseerd. Groot voordeel van een Pi is dat Home Assistant in de officiële configuratiesoftware van de fabrikant zit verwerkt.
Je downloadt de Raspberry Pi Imager van www.raspberrypi.com/software. Bij het voorbereiden van je microSD-kaart kies je Other specific-purpose OS gevolgd door Home assistants and home automation. In de getoonde lijst selecteer je de software voor Home Assistant.
De Home Assistant Green is een alles-in-één-oplossing voor wie zijn smarthome op Home Assistant wil aansluiten.
Configuratie
Staat de software op je microSD-kaart, dan kun je deze in je Pi steken, de stroom aansluiten bij voorkeur een ethernetkabel aansluiten. In de browser van je computer open je dan http://homeassistant.local:8123 om het smarthomesysteem naar wens te configureren.
Je kunt binnen Home Assistant nagenoeg al je gebruikte slimme gadgets toevoegen, zoals de lampen van Hue, sloten van Nuki en verwarmingsknoppen van Tado. Voor apparaten die niet officieel worden ondersteund zijn er bijna altijd wel door fans gemaakte integraties die met het systeem communiceren. Over alle apparaten die gekoppeld zijn aan Home Assistant koppelt kun je later informatie laten weergeven op je e-ink-scherm.
Drie stukjes van de puzzel
Voor de bouw van je e-ink-display heb je drie zaken nodig. Ten eerste is er het scherm zelf. Hier gaan we uit van een 4,2inch-display van WaveShare. Deze is in meerdere webwinkels te koop voor rond de 35 euro. Andere schermen zouden ook moeten werken, maar van dit WaveShare-scherm is bekend dat meer mensen ze succesvol met Home Assistant hebben verbonden. Omdat je later afhankelijk bent van een stukje code, is het gunstig om een beproefde optie te kiezen.

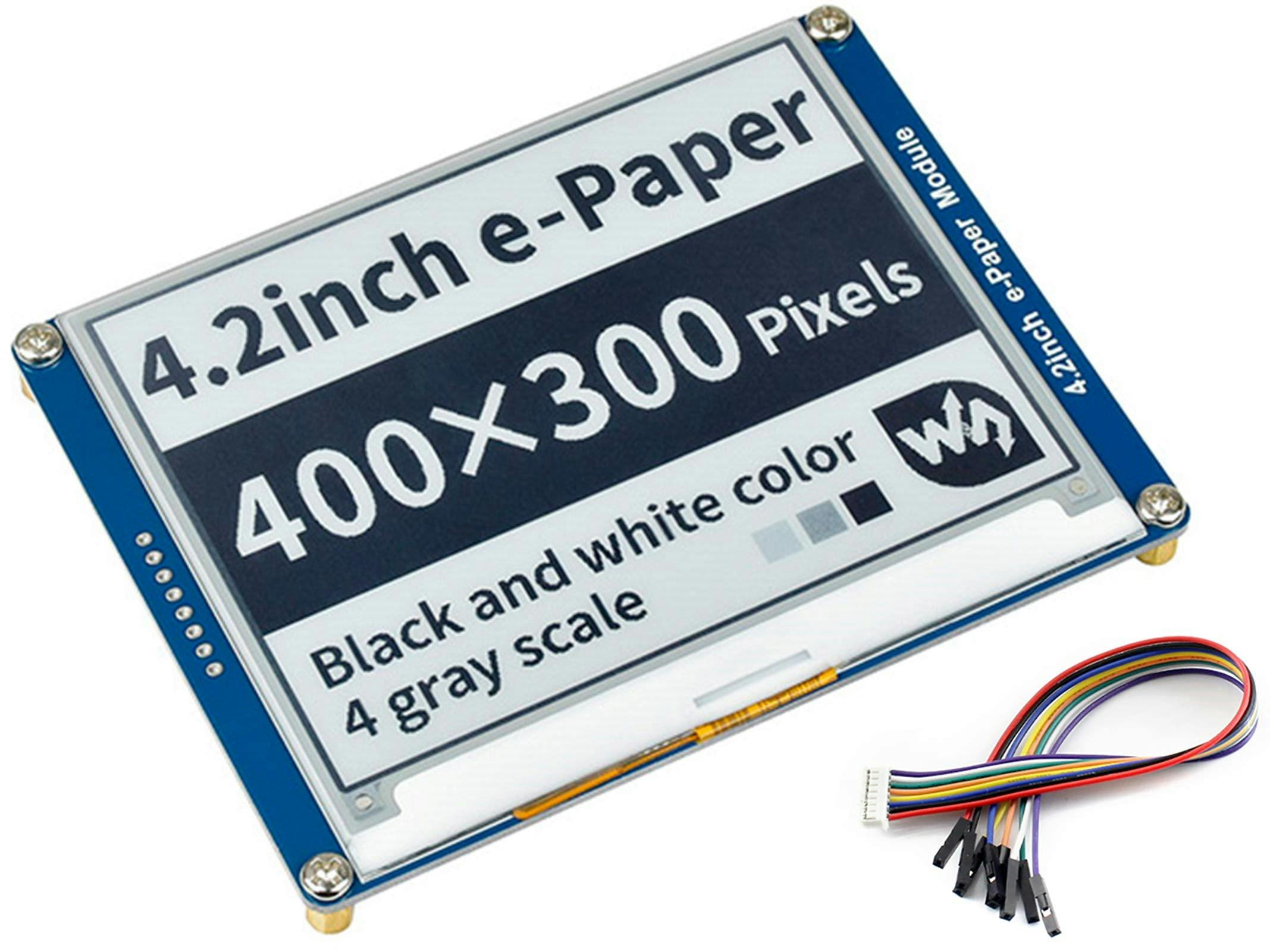

Dit beeldscherm van WaveShare gebruikt e-paper, waardoor informatie net als bij een e-reader wordt getoond. Zeer zuinig en goed af te lezen in fel zonlicht.
Vergeet je HAT niet

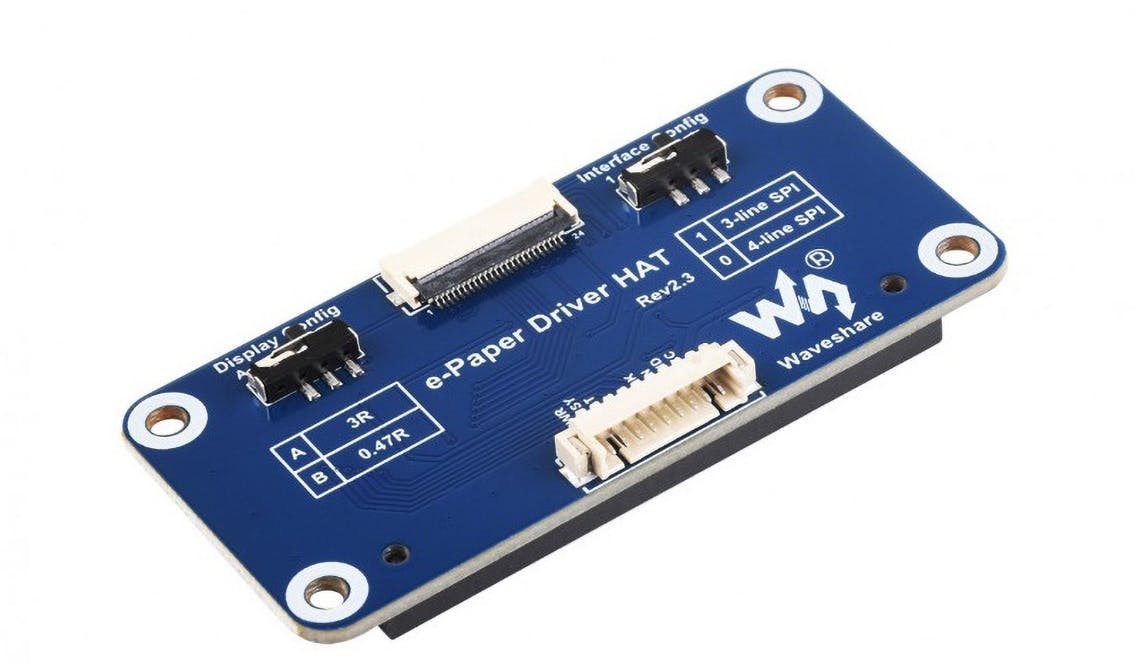

Let er bij je aanschaf goed op dat je scherm voorzien is van een zogeheten E-Paper Driver HAT. Bij WaveShare zit dit er standaard op. HAT staat voor Hardware Attached on Top, een printplaatje dat extra functionaliteit aan je onderdeel geeft. In dit geval kun je de Driver HAT met een standaard ribbonkabel met het scherm verbinden, waarna je allerlei kleine pinnetjes hebt om snoertjes op aan te sluiten om weer met een andere device te verbinden. Snoertjes die je nodig hebt voor het laatste stuk van onze puzzel.
Met de speciale E-Paper Driver HAT kun je het beeldscherm aansluiten op andere apparaatjes, zoals de ESP32.
Microcontroller aansluiten
Als laatste hebben we een ESP32-microcontroller nodig. Door de kabels van de E-Paper Driver HAT te verbinden met de ESP32, kan het scherm met wifi verbinden en data ontvangen van Home Assistant. Bijna iedere ESP32 werkt, maar zorg er wel voor dat je model kleine cirkelgaatjes aan de zijkanten heeft. Deze heb je later nodig om te solderen. Dit vergt enige ervaring met een soldeerbout. Hoewel de HAT snoertjes heeft die je kunt vastpluggen, moet je de uiteindes vastsolderen aan verbindingspoortjes van de ESP32-module.
©Tomasz - stock.adobe.com

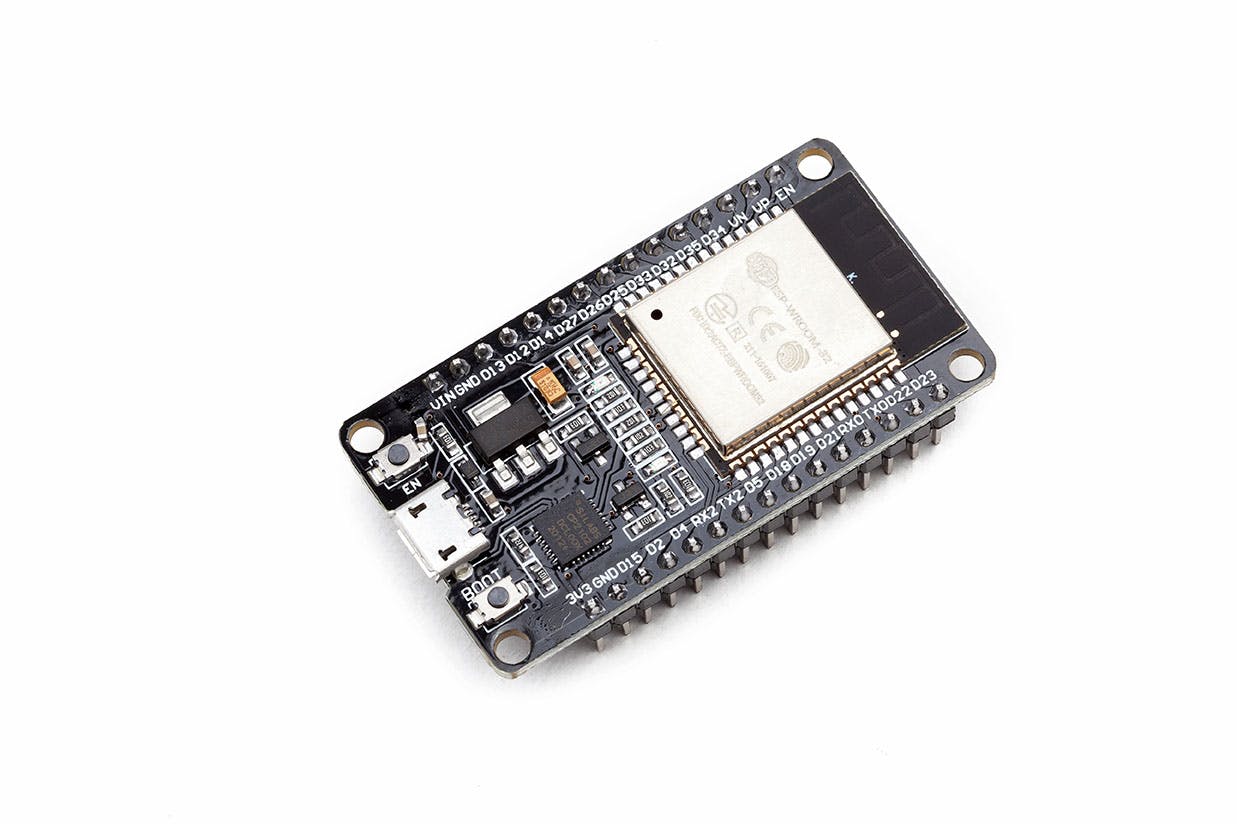

Deze ESP32 is een zogeheten microcontroller. Programmeer hem met de juiste firmware en hij kan ieder apparaat met Home Assistant verbinden.
Welke kabel naar welke GPIO-pin?
Je kunt de kabels van je HAT uiteraard niet zomaar solderen. Hier een overzicht van welk snoer je waarmee verbindt:
- BUSY-kabel aan de GPIO27-pin
- RST-kabel aan de GPIO33-pin
- DC-kabel aan de GPIO25-pin
- CS-kabel aan de GPIO26-pin
- CLK-kabel aan de GPIO18-pin
- MOSI-kabel aan de GPIO23-pin
- GND-kabel aan de GND-pin
- 3.3V-kabel aan de 3.3V-pin
Deze pins gelden voor de configuratie met het door ons gebruikte 4,2inch-display. Wees voorzichtig en kijk vooraf goed wat voor aansluitingen worden gebruikt bij een configuratie voor jouw beeldscherm, soms kan dat namelijk verschillen.
ESPHome
Zijn je schermpje, de HAT en de ESP32 allemaal met elkaar verbonden? Dan is het tijd om de ESP32 te programmeren. Dat doen we met behulp van ESPHome, wat op zijn beurt weer in Home Assistant kan worden geïnstalleerd. Open in een browser het webadres van jouw Home Assistant en ga in de linkerbalk onderaan naar Instellingen / Add-ons. Druk rechtsonder op de knop voor de add-on-winkel, zoek ESPHome en installeer dat.
Druk na installatie op de knop Start. Klik daarna op Open Web UI te klikken. Je ziet het ESPHome Dashboard. Hier kun je de ESP32 configureren zonder geavanceerde programmeerkennis. Verbind je installatie met een usb-kabel aan Home Assistant en tik op New Device. Volg hierna de geboden stappen.

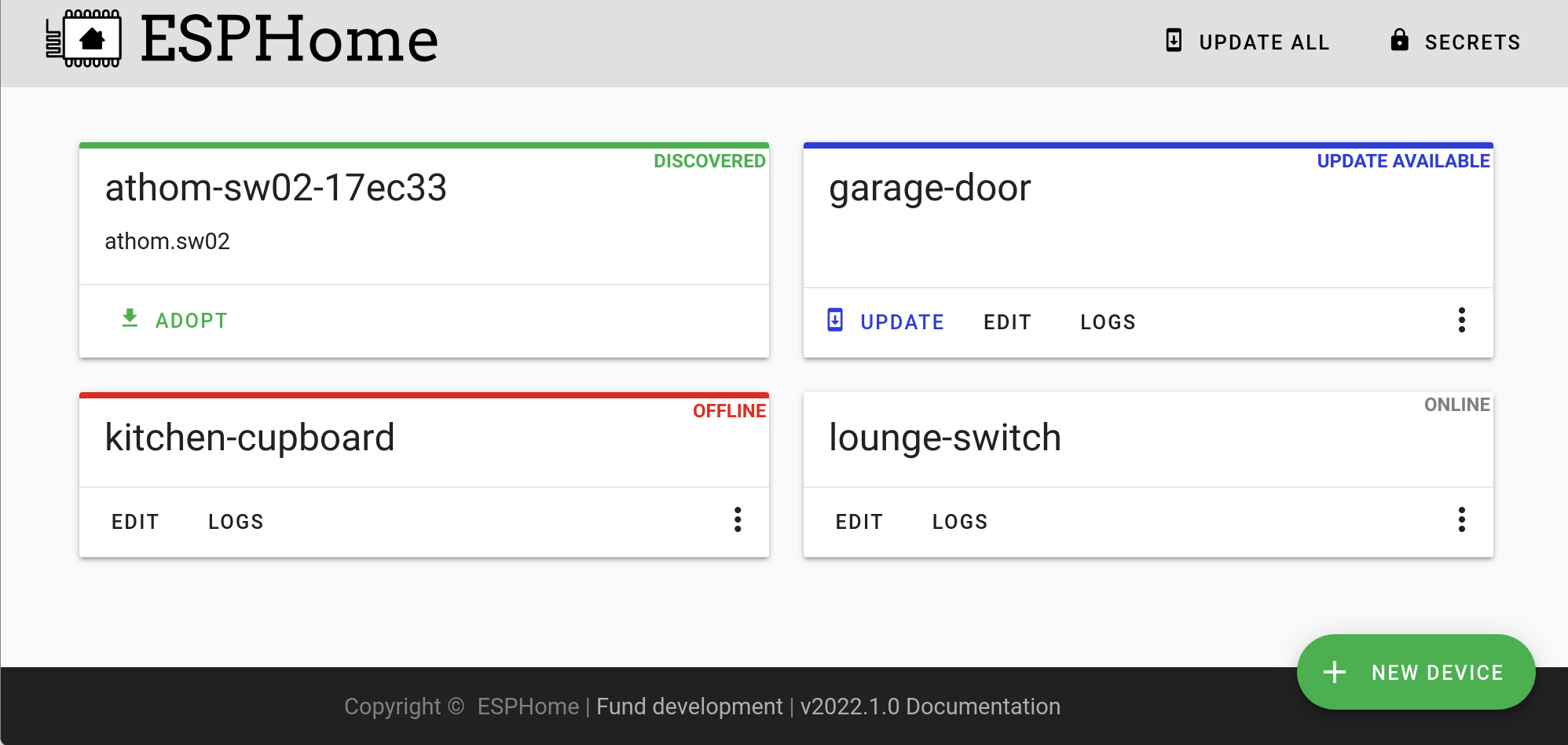

ESPHome is gebruiksvriendelijk vanwege het dashboard met alle opties.
YAML-configuratie
Wordt er om een YAML-configuratie gevraagd, plak dan de code getoond op de pagina die je vindt via www.kwikr.nl/epaperyaml. Voer de gegevens van je wifi-netwerk in. Dit configuratiebestand zorgt ervoor dat de ESP32 weet met welke pins hij voor je scherm moet communiceren en wat voor data er op het display getoond moeten worden. Standaard heeft dit bestand een configuratie met een plantensensor, koolmonoxidemeter, de huidige temperatuur en luchtvochtigheid in de ruimte. Door deze apparaten te vervangen door andere apparatuur die aan jouw Home Assistant is verbonden, kun je de inhoud van het display naar eigen smaak veranderen.
Updates of wijzigingen doorvoeren
Bij het instellen van de ESP32-module wordt speciale firmware naar de hardware geschreven. Dat kan bij de eerste installatie alleen als hij met een usb-kabel met je Home Assistant-apparaat is verbonden. Als je later updates of wijzigingen wil doorvoeren, kun je de gadget met het ESPHome-dashboard verbinden.
In een fotolijstje
Nu zou je e-inkscherm het moeten doen. Dan rest ons nog maar één ding: de gadget ergens in je huis neerzetten of ophangen. Met een beetje geluk kun je een fotolijstje vinden dat ruimte biedt aan het scherm, de HAT en de ESP32. Het 4,2inch-display is aan de buitenkant 103 bij 78,5 millimeter groot, waardoor hij ruim past in een lijstje voor een foto van klein formaat, 100 bij 150 millimeter.
Heb je een 3D-printer? Op www.printables.com vind je allerlei 3D-behuizingen voor de e-ink-schermen van WaveShare, van simpele standaarden tot aan elegante lijstjes voor aan de muur. Groot voordeel aan deze oplossingen is dat ze vaak gemaakt zijn om de ESP32 en HAT ook te integreren, waardoor alles mooi in één pakketje kan worden weggestopt.

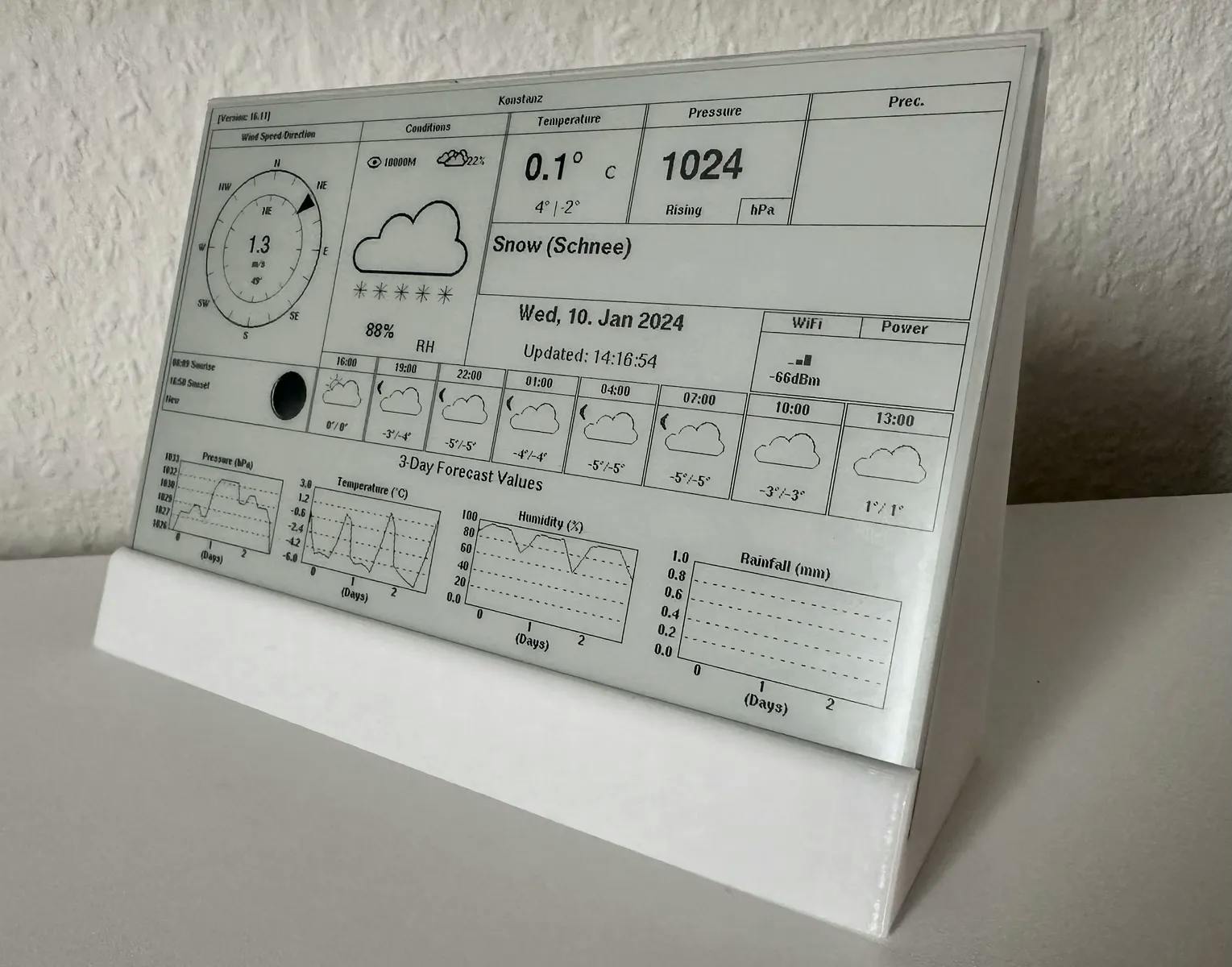

Er zijn online tal van 3D-printbare hoesjes speciaal voor dit project te vinden, waaronder deze op printables.com van gebruiker G00TH.
Stroom gewenst, maar optioneel
Het scherm gebruikt nagenoeg geen stroom, maar de ESP32 wel. De microcontroller heeft meerdere processorkernen en een wifi-module die continu verbinding moeten maken.
Wil je het scherm ergens ophangen zonder stroomvoorziening, dan zijn er verschillende oplossingen. Het beeldscherm toont informatie tot er nieuwe informatie moet worden weergegeven, zelfs als de stroomtoevoer niet beschikbaar is. Je zou dus het scherm bijvoorbeeld op een plek kunnen hangen waar slechts eens per dag nieuwe informatie getoond hoeft te worden. Denk aan de agendapunten van die dag of het weerbericht. Je kunt dan aan het begin van je dag even een powerbank aan de ESP32 hangen. Het apparaatje start dan op, haalt zijn nieuwe informatie op en toont dit op het scherm. Daarna kan de stroom er weer af.
