Tools als ping en tracert (zie bovenstaand artikel) zijn weliswaar handig om mogelijke knelpunten in het netwerkverkeer op te sporen, maar ze halen hun informatie eigenlijk alleen uit zogenoemde ‘layer 3’-apparaten: routers dus en eventueel switches met routeringsmogelijkheden, maar deze laatste tref je vooral in wat grotere bedrijfsnetwerken aan. Stel dat het pakketverlies zich voordoet bij de eerste hop, waarbij zich tussen het testtoestel en die hop apparaten bevinden als een switch of draadloos toegangspunt, dan zijn aanvullende tests vereist om de oorzaak vast te stellen.

In dat geval kun je beginnen met het pingen van het toegangspunt. Treedt hier al pakketverlies op, dan kun je een wifi-analyzer als het gratis NetSpot inzetten. Uit de dBm-waarden zou dan weleens kunnen blijken dat het signaal te zwak is, of dat het wordt verstoord, bijvoorbeeld door een naburig draadloos netwerk dat op hetzelfde kanaal opereert.

Blijkt alles in orde, ping dan een clienttoestel dat je met dezelfde switch als dat van je toegangspunt hebt verbonden. Stel je hier pakketverlies vast, dan zou het om een slechte kabel tussen toegangspunt en switch kunnen gaan of – ietwat uitzonderlijk – om een gebrekkige switchpoort, maar net zo goed om foutief ingestelde duplex-modus (een zogenoemde duplex-mismatch). Hierbij zou het ene apparaat op ‘autonegotiation’ (automatisch onderhandelen) kunnen ingesteld zijn, terwijl het andere handmatig is ingesteld op full-duplex. Doorgaans stel je beide apparaten best in op automatisch onderhandelen.

My TraceRoute

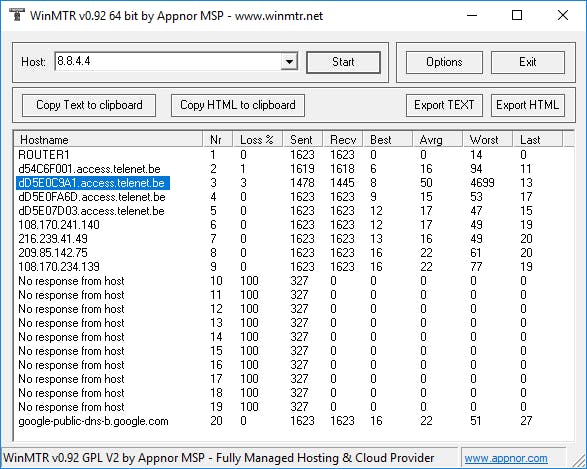

Er zijn tools die nog grondiger te werk gaan of die je meer informatie kunnen bezorgen. Eén ervan is het al wat oudere MTR (My TraceRoute), beschikbaar voor diverse platformen. MTR is goed vergelijkbaar met pathping, maar de gebruiker bepaalt zelf hoe vaak de route (opnieuw) wordt getraceerd. Je krijgt bij elke router onder meer de gemiddelde round-trip-time en het percentage pakketverlies te zien.

We kunnen ons zo voorstellen dat heel wat lezers zich afvragen waar Wireshark in dit plaatje past. Nu is het wel zo dat deze populaire en uiterst krachtige tool zich vooral leent voor het analyseren van netwerkdata, maar je kunt die uiteraard ook inzetten voor het meten van latentie (en doorvoersnelheid: zie volgende paragraaf). Heel in kort kun je als volgt aan de slag gaan.

Start Wireshark, open het menu Edit en kies Preferences. Open de rubriek Appearance en selecteer Columns. Druk op het plusknopje, geef de kolom een geschikte titel mee en dubbelklik op het standaardtype (Number) waarna je in het uitklapmenu Delta time selecteert. De zogenoemde delta-tijden verschijnen nu in een afzonderlijke kolom, wat het makkelijk maakt de timings te checken. Via displayfilters kun je nu uiteraard nog verder inzoomen op bepaalde datapakketten.

Doorvoersnelheid meten

Meer dan de latentietijd springt vooral de doorvoersnelheid in het oog bij het evalueren van de netwerkprestaties. Ook daar bestaan verschillende degelijke – en gratis – tools voor. Blijven we nog even bij Wireshark, waar dat op verschillende manieren kan gebeuren. Om zo’n test uit te voeren kun je een capture-sessie initiëren, terwijl je bijvoorbeeld een groot bestand van een of andere website downloadt. Na afloop activeer je desgewenst een display-filter. Vervolgens klik je een geschikt pakket met de rechtermuisknop aan en kies je Conversation filter / TCP om het beoogde verkeer te isoleren.

Om de doorvoersnelheid te zien, open je daarna het menu Statistics en kies je Protocol Hierarchy. Je krijgt nu de doorvoersnelheid per protocol te zien, waarna je maar naar het gewenste protocol hoeft te gaan, zoals TCP. Je leest de snelheid af bij (M)bits/s. Een snellere manier is via Statistics / Capture File Properties, waar je de gezochte informatie vindt bij Average (M)bits/s.

NetStress

Vind je Wireshark toch wat overkill voor het meten van de doorvoersnelheid van je netwerk, dan kun je een meer specifieke tool inzetten. Er zijn genoeg (ook gratis) tools beschikbaar, waaronder NetStress, Netperf, iPerf en TTCP. We lichten NetStress en iPerf kort toe.

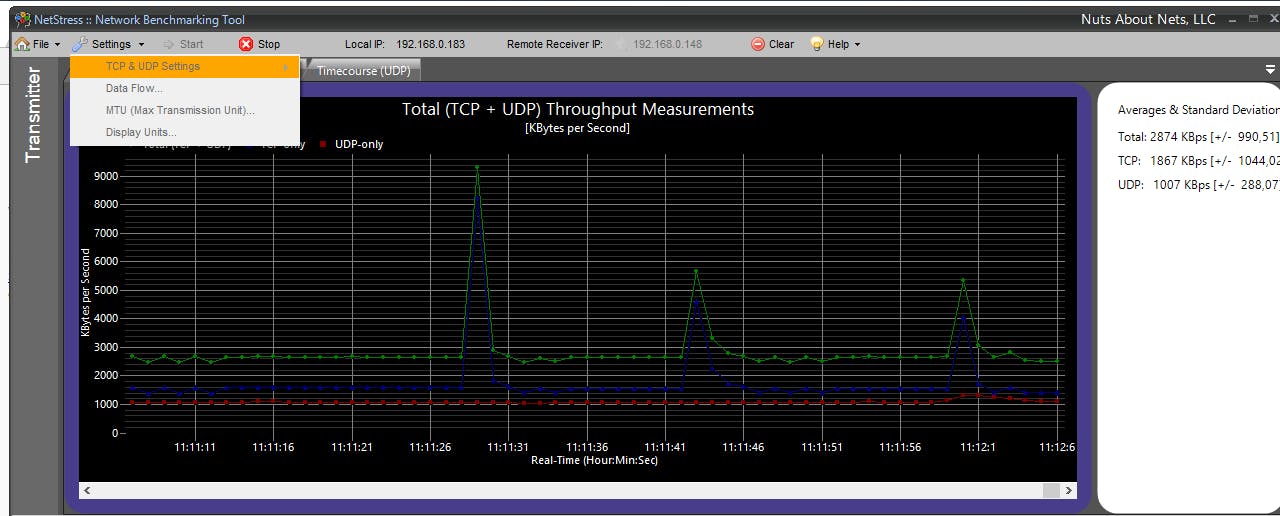

NetStress is bedoeld voor Windows en komt met een fraaie grafische interface. Om ermee aan de slag te kunnen moet je wel eerst .NET Framework 3.5 activeren in Windows: dat doe je vanuit het Configuratiescherm waar je achtereenvolgens Programma’s en onderdelen / Windows-onderdelen in- of uitschakelen selecteert en de optie .NET Framework 3.5 (inclusief .NET 2.0 en 3.0) inschakelt. Je zult je firewall ook duidelijk moeten maken dat NetStress wel degelijk een bonafide tool is.

NetStress werkt, zoals veel vergelijkbare tools, met een zender en ontvanger om zo de netwerkprestaties tussen twee clients te kunnen meten door datatransfers zowel via tcp als udp te genereren. Die data zijn afkomstig uit gebufferd geheugen zodat schijflatentie vermeden wordt.

Wil je het ene toestel als ‘zender’ laten fungeren, dan moet je op die computer bovenaan 0.0.0.0 (bij Remote Receiver IP) aanklikken en daar het ip-adres van de bedoelde ontvanger invullen. Vervolgens kun je de meting starten: de dataflow is wel unidirectioneel en alleen ipv4 wordt getest. Via het instellingenvenster kun je zowel de pakketgrootte, het aantal pakketten per seconde (pps) voor zowel tcp- als udp-streams, als de ‘maximum transmission unit’ (mtu) aanpassen. Deze laatste waarde laat je normaliter wel best ingesteld op de standaardwaarde (1500 bytes voor breedbandconnecties; een bezoek aan Speedguide vertelt je de actuele waarde).

iPerf

Het portable iPerf is iets minder gelikt, maar is wel beschikbaar voor zowat alle mogelijke platformen (Linux, macOS, Windows, iOS, Android). We tonen hoe je met iPerf3 aan de slag gaat. Deze tool meet de doorvoersnelheid van tcp, sctp en udp, zowel via ipv4 als ipv6, en laat zich via allerlei parameters (rond timing, protocollen en buffers) nauwgezet fijnregelen. iPerf3 werkt volgens het server-client-model. Aan ‘serverzijde’ voer je dan een commando uit als iperf3 -s > testiperf3sv.txt.

Dat houdt in dat alles wat iPerf3 op deze machine van de client ontvangt in het bestand testiperf3sv.txt in de actuele map wordt gelogd. Op de clientmachine voer je een commando uit als iperf3 -c <ip-adres iperf-server> > testiperf3cl.txt. Standaard neemt zo’n test 10 seconden in beslag, maar dat valt aan te passen: iperf3 -t 300 bijvoorbeeld zorgt voor een test van 5 minuten (300 seconden).

Op deze pagina vind je alle mogelijke parameters waarmee iPerf3 zich vanaf de opdrachtregel laat aansturen. We raden je aan die lijst zeker even door te lopen, want zoals gezegd zijn heel wat opties instelbaar. Enkele voorbeelden aan clientzijde:

-u (gebruik udp in plaats van tcp);

-k n (aantal te versturen pakketten);

-P n (het aantal simultane verbindingen die je met de server wilt opzetten; standaard is dat één connectie);

-6 (gebruik alleen ipv6).

Jammer genoeg vinden heel wat gebruikers pas de weg naar zulke tools op het moment dat ze netwerk(prestaties)problemen ondervinden. Toch doe je goed aan zulke tests ook enkele keren uit te voeren wanneer je netwerk wel optimaal presteert. Immers, je kunt die testresultaten dan gebruiken als ijkpunt wanneer je zo’n test nogmaals uitvoert op een moment dat je netwerk het minder lijkt te doen.

Smartphone-apps

Tot nog toe zijn in dit artikel mobiele tools voor netwerkanalyse nauwelijks aan bod gekomen – op een kleine verwijzing naar de iPerf-apps na. Toch bestaan er tegenwoordig heel aardige apps waarmee je ook flink wat netwerkproblemen kunt analyseren. Veel van deze apps zijn bovendien gratis, hoewel je dan vaak de nodige advertenties voor lief moet nemen. Een prima app die zowel voor Android als iOS beschikbaar is, is het gratis Fing, weliswaar alleen geschikt voor ipv4.

Bij een scan worden alle gedetecteerde netwerkapparaten overzichtelijk opgesomd, inclusief hostnaam, ip-adres, producent, mac-adres. Tik je zo’n apparaat aan, dan verschijnen extra functies als wake-on-lan, ping en traceroute. Je kunt het apparaat ook laten scannen op beschikbare netwerkservices als ftp, telnet, http, netbios, enz. Die kun je dan inzetten om bepaalde diensten of functies te troubleshooten.

Een andere veelzijdige tool voor Android en iOS is he.net (Network Tools, Hurricane Electric). Op het dashboard tref je heel wat tools aan, waaronder iPerf (2 en 3), poortscanner, een arp- en ndp-browser (voor het vinden van lokale apparaten, respectievelijk via ipv4 en ipv6), dns-lookup, en uiteraard ook de obligate ping en traceroute.

Een echte monitoringfunctie tref je in he.net niet aan, maar die vind je dan wel weer bij de gratis PingTools Network Utilities, beschikbaar voor Android en ook weer boordevol handige functies. Blijken bepaalde apparaten niet langer bereikbaar, dan kun je via de optie Monitor een systeemmelding ontvangen. iOS-gebruikers kunnen hiervoor de gratis Joe’s Network Diagnostics & Scanner Utility overwegen.
