Dit moet je weten over usb-aansluitingen
Usb, oftewel Universal Serial Bus, is ooit ontwikkeld om de complexe wereld van aansluitingen op je pc een stuk eenvoudiger te maken. In die missie is men nooit echt geslaagd, want usb zelf komt inmiddels ook in vele soorten en maten, en soms zijn zelfs kabels die identiek lijken, anders vanbinnen. Hoe weet je nu welke usb-aansluitingen je nodig hebt? Wij helpen je!
In een wereld vol technologie zou je denken dat het kiezen van een simpele usb-kabel makkelijk is. Niets is minder waar. Van USB-A tot USB-C en Thunderbolt, de keuze is enorm. Dit artikel is jouw kompas in de wirwar van usb-aansluitingen en -protocollen. We behandelen de volgende vragen:
- Welke soorten usb-stekkers zijn er en hoe verschillen ze?
- Wat zijn de technische specificaties achter elk usb-type?
- Hoe ga je om met verloopkabels en docks zonder in te leveren op prestatie?
Lees ook:
Tip 01: Stekkers en protocol
Het idee achter usb was heel goed en dat is het eigenlijk nog steeds. Maar met een breed scala aan fabrikanten die hun eigen hardware produceren en diverse belangen hebben, is het onmogelijk om een one-size-fits-all oplossing te creëren. Het onderscheid tussen USB-kabels zit niet alleen in de fysieke aansluitingen, maar ook in het achterliggende protocol. Zo kun je bijvoorbeeld twee ogenschijnlijk identieke kabels hebben die in dezelfde poort passen. Maar de ene kan een USB 1-kabel zijn en de andere een USB 3-kabel, met een aanzienlijk snelheidsverschil. Dit voorbeeld illustreert hoe complex en verwarrend de wereld van USB inmiddels is geworden.
Tip 02: abc
We beginnen met de basis, namelijk de fysieke stekker die vastzit aan de usb-kabel. Tegenwoordig zijn er vooral drie verschillende soorten USB-stekkers, gebaseerd op hun vorm. Allereerst is er USB-A, een type dat iedereen wel kent omdat dit het deel is dat je in je computer plaatst, aan de voor- of achterkant. Aan het andere uiteinde van de kabel vind je waarschijnlijk een USB-B-stekker als het een printerkabel is, of een micro- of mini-USB als het om andere randapparatuur gaat. Een interessant weetje: USB-B is voornamelijk ontworpen om te voorkomen dat mensen thuis kabels hebben met twee USB-A-stekkers, die gebruikt zouden kunnen worden om twee pc's met elkaar te verbinden, wat niet zonder risico's is. Tot slot is er USB-C, een relatief nieuwe soort stekker en opnieuw een poging om USB meer universeel te maken. De stekker is een stuk kleiner dan USB-A en zo ontworpen dat er geen boven- of onderkant is. Daardoor kun je de stekker op geen enkele manier verkeerd in de poort steken.
©PXimport
Grofweg onderscheiden we drie soorten stekkers qua vorm: usb-a, usb-b en usb-c
-
Tip 03: 123
Naast de vorm van de stekkers, heeft usb ook te maken met protocollen, oftewel de gebruikte technologie. Net zoals twee auto's er hetzelfde uit kunnen zien maar toch anders presteren vanwege hun motor, geldt dat ook voor usb-technologie. De eerste versie, usb 1.0, zag het levenslicht in 1996 met een overdrachtssnelheid van 1,5 Mbit/s. Deze werd opgevolgd door usb 1.1 in 1998, met een verbeterde snelheid van 12 Mbit/s. In 2000 maakte usb 2.0 zijn debuut en bood een flinke sprong naar 480 Mbit/s. Usb 3.0 kwam in 2008 en leverde een snelheid van 4,8 Gbit/s, terwijl usb 3.1 uit 2013 de snelheid nog verder opvoerde naar 10 Gbit/s. De meest recente versie, uit 2017, haalt zelfs 16 Gbit/s. Klinkt overzichtelijk, maar er is een addertje onder het gras: behalve usb 3.1 gebruiken ze allemaal de basis usb-a stekker, vaak alleen te onderscheiden door een andere kleur. En omdat de zwakste schakel de prestaties bepaalt, is het potentieel van usb vaak onbenut gebleven.
Wat betreft stroomoverdracht hebben de verschillende usb-versies ook hun eigen specificaties. Usb 1.1 levert bijvoorbeeld 2,5 V spanning, met een stroomsterkte tot 0,5 A en een vermogen van 1,25 W. Usb 2.0 behoudt dezelfde stroomsterkte, maar levert 5 V en een vermogen van 2,5 W. In latere versies blijft het voltage stabiel op 5 V, maar usb 3.0 en 3.1 bieden een stroomsterkte van 0,9 A en een vermogen van 4,5 W. Wat je vooral moet onthouden: het aantal ampère bepaalt hoe snel een apparaat wordt opgeladen. En even voor de duidelijkheid: wattage is gelijk aan ampère vermenigvuldigd met volt. Dus als je het wattage en het voltage kent, kun je de ampère berekenen.
Tip 04: Micro en mini

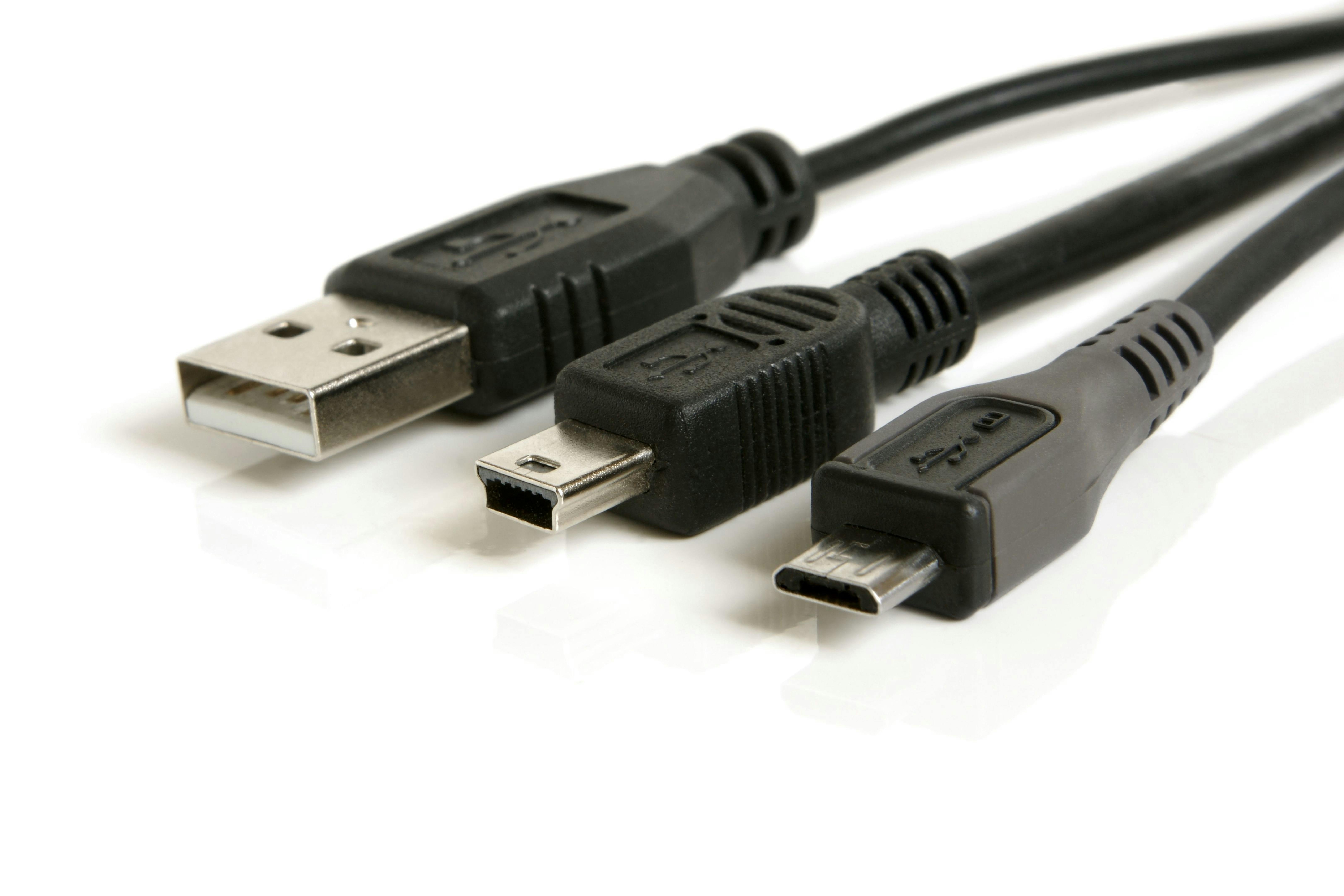

Nu je weet dat er sprake is van usb 1.0, 2.0, 3.0 en 3.1, en a, b en c, maken we het nog wat ingewikkelder. Je hebt namelijk in tip 2 ook al kort micro en mini voorbij zien komen in combinatie met usb-a en usb-b. Micro-usb is de kleinste stekker uit de reeks. Je herkent deze aan de kleine, platte stekker die wel iets weg heeft van een hele kleine hdmi-kabel. In de meeste gevallen is een micro-usb-stekker usb-b. Usb-a komt in micro-vorm niet zo vaak voor. Mini-usb is ook een kleine stekker, maar dikker en smaller dan micro-usb. En mini-usb heeft eigenlijk altijd de vorm van usb-a. En dat maakt het nou soms zo nodeloos ingewikkeld: micro-usb en mini-usb zijn twee eigen categorieën met de onderverdeling a en b. Om hoofdpijn van te krijgen.
©PXimport
Tip 05: Thunderbolt
Thunderbolt is een type kabel die ontstaan is uit een samenwerking tussen Apple en Intel. Thunderbolt werd ooit ontworpen om usb van de kaart te vegen als universele aansluiting. Dat is niet gelukt, maar thunderbolt is wel vier keer zo snel als usb 3.0, waardoor er een gegevensoverdracht van 40 Gbit/s mogelijk is. Dat we een uitstapje naar thunderbolt maken, komt omdat thunderbolt 3 gebruikmaakt van de usb-c-stekker. Dat lijkt een fantastische ontwikkeling, ware het niet dat niet alle usb-c-poorten thunderbolt 3 ondersteunen. Dat moet specifiek zijn aangegeven, met het pictogram van een bliksemschicht. Belangrijk daarbij is dat het gaat om het thunderbolt-protocol en niet over de thunderbolt-stekker. Een thunderbolt-1 of -2-stekker past gewoon simpelweg niet in een usb-c-poort.
©PXimport
Tip 06: Verloopkabel/docks

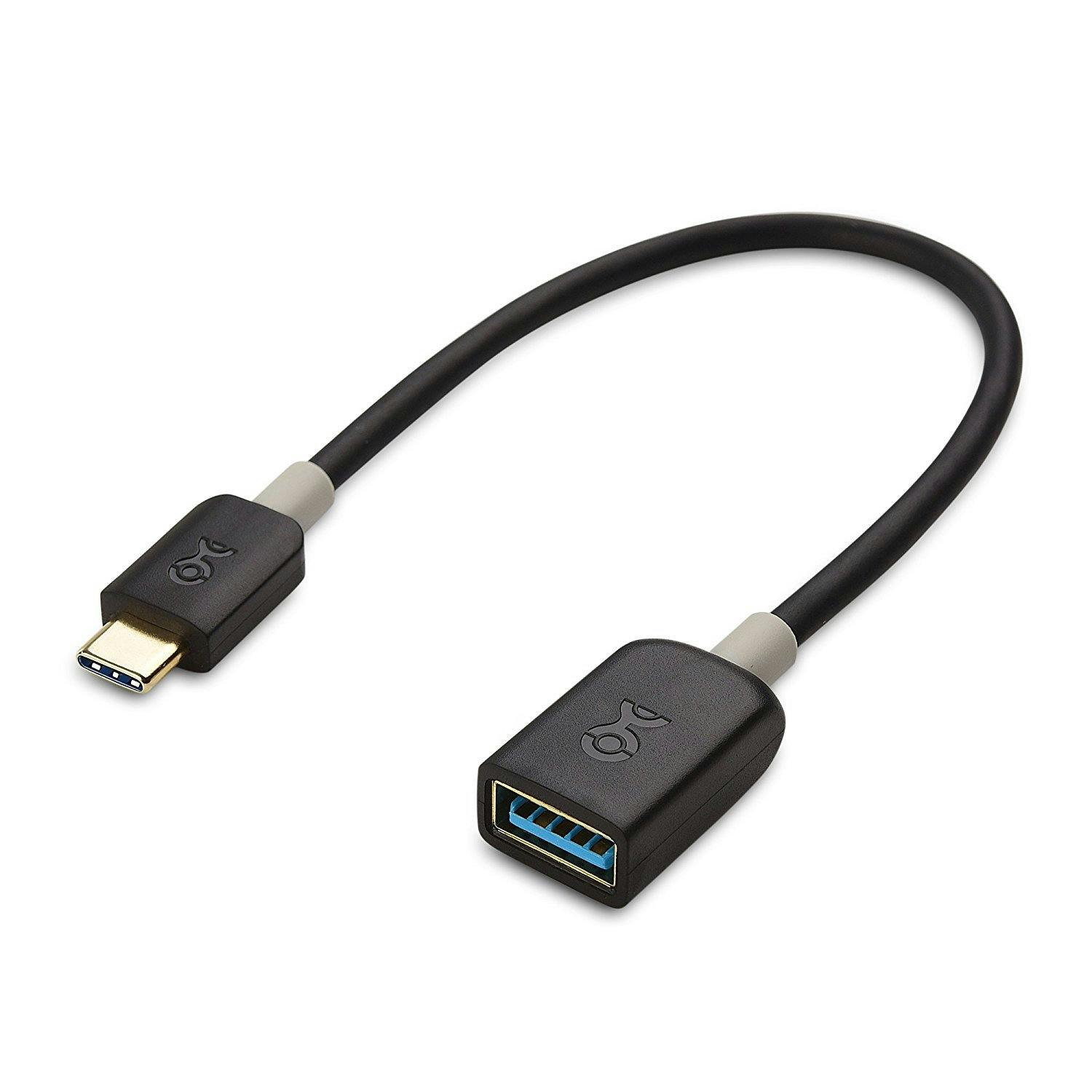

Het is geruststellend dat er voor elke aansluiting op je pc of randapparatuur wel een verloopkabel beschikbaar is, waardoor je verschillende apparaten met elkaar kunt koppelen. Maar let wel op de technische beperkingen van de protocollen waarmee je werkt. Bijvoorbeeld, als je een USB-C schijf via een verloopkabel op een USB-A poort aansluit, zal de datatransfer niet sneller zijn dan wat USB-A kan bieden. Dit geldt ook voor docking stations. Je kunt een dock met USB-C poorten wel aan een laptop koppelen die enkel USB-A heeft, maar de hoge snelheden van USB-C bereik je dan niet. Daarnaast heeft de introductie van USB-C de zaken nog gecompliceerder gemaakt. Zelfs als je een USB-C kabel in een USB-C poort steekt, is het geen garantie dat je alle functies kunt gebruiken die de aansluiting of het apparaat biedt. Er zijn namelijk ook nog verschillende modi binnen de diverse typen en protocollen. Kortom, het is verbazingwekkend hoe ingewikkeld het allemaal is geworden.
©PXimport
Tip 07: Alt Mode
Om door te gaan op die verschillende modi van usb-c, Alt Mode is er daar een van. Dat bestaat uit HDMI Alt Mode en DP Alt Mode. Kort door de bocht: HDMI Alt Mode wordt gebruikt om hdmi-signalen over de usb-c-connector te sturen zonder dat er een converter nodig is om het signaal om te zetten. DP Alt Mode, oftewel DisplayPort Alt Mode, maakt het mogelijk om displayport-apparatuur aan te sluiten via usb.
Wat het in feite inhoudt, is dat computerfabrikanten hun desktops en laptops niet meer hoeven uit te rusten met specifieke hdmi- en dp-poorten, maar dat alles gewoon via usb verloopt en de modus ervoor zorgt dat het signaal op juiste wijze afgeleverd wordt. Echter, en je voelt hem al aankomen, niet alle usb-c-poorten ondersteunen Alt Mode. Een laptop of desktop met een usb-c-poort die thunderbolt ondersteunt, ondersteunt ook Alt Mode. Hetzelfde geldt voor usb-c 3.1-generatie 2 (ja, er is dus ook nog eens een tweede generatie), maar als je wilt weten of Alt Mode ondersteund wordt, kijk dan gewoon bij de specificaties van de usb-poort.
©PXimport
Tip 08: Power Delivery

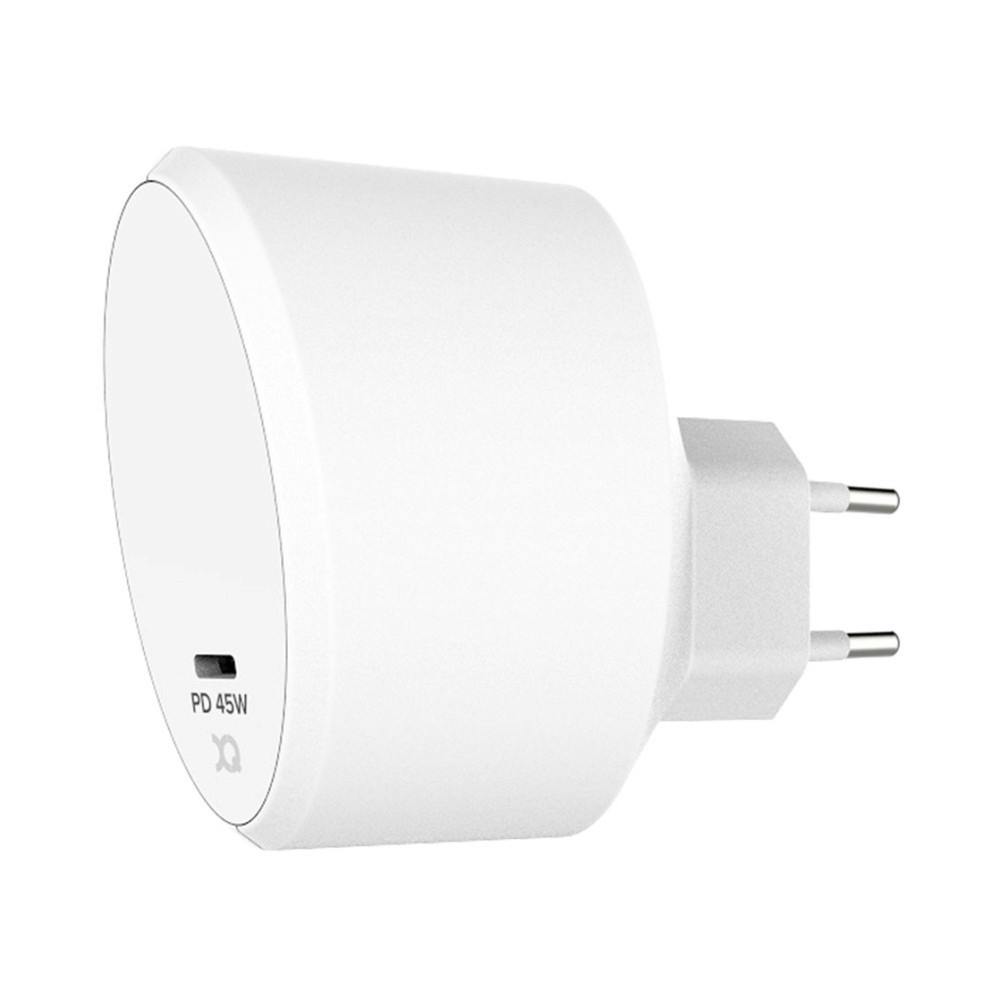

We zien steeds meer laptops die geen specifieke oplaadaansluiting lijken te hebben, maar die gewoon kunnen worden opgeladen via de usb-c-poort. Lijkt, want in werkelijkheid kun je een laptop niet zomaar opladen via een willekeurige usb-c-poort. Hiervoor is het namelijk belangrijk dat de usb-c-poort (en het apparaat dat je gebruikt om de laptop mee op te laden) pd ondersteunt, hetgeen staat voor Power Delivery. Een standaard usb-c-poort zal maximaal 3 ampère verwerken met een maximum van 5 volt, maar met Power Delivery spreken de usb-poort en het apparaat dat daarop is aangesloten (de oplader) samen af hoeveel stroom er door de kabel mag gaan. Een usb-c-poort met Power Delivery, kan tot 5 ampère verwerken met een maximum van 20 volt. Met Power Delivery kun je een apparaat dus veel sneller opladen. Al kleeft daar ook een flink risico aan, waarover je meer leest in de volgende tip.
©PXimport
In werkelijkheid kun je een laptop niet zomaar opladen via een willekeurige usb-c-poort
-
Tip 09: Weerstand

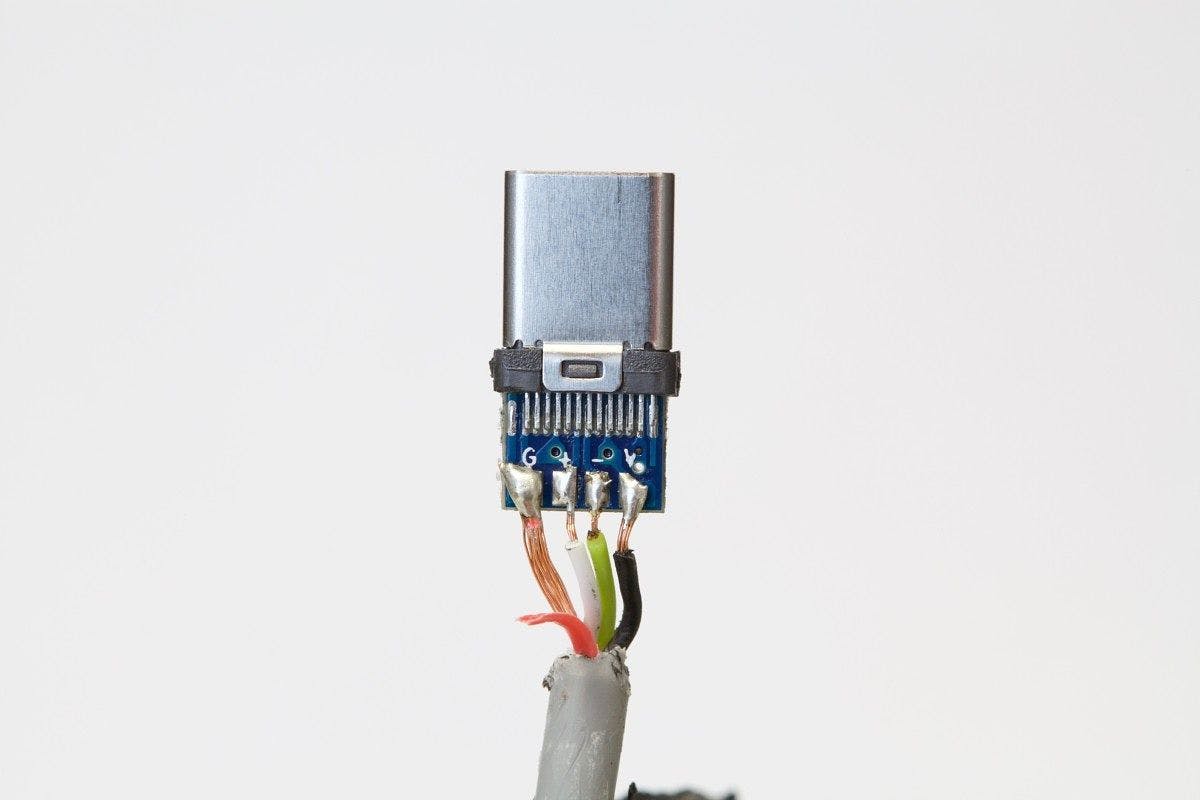

Je hebt misschien gehoord dat de zwakste verbinding in een kabelsysteem de baas is. Maar met de introductie van usb-c is er een nieuwe uitdaging: het risico op beschadiging van zowel je computer als aangesloten apparaten. Een goede usb-c naar usb-a verloopkabel bevat een kleine ingebouwde weerstand, meestal 56K ohm. Deze weerstand, samen met andere hardware, zorgt ervoor dat je externe apparaat nooit meer stroom vraagt dan je computerpoort kan leveren. Als je echter een goedkope kabel zonder weerstand kiest, loop je het risico dat een aangesloten smartphone bijvoorbeeld 3 ampère vraagt, terwijl je laptop maar 2 ampère kan leveren. Het resultaat? Onherstelbare schade aan je hardware. Het internet staat inmiddels vol met verhalen van mensen die op deze manier voor duizenden euro’s aan schade hebben opgelopen.
©PXimport
Tip 10: Usb IF-certificatie

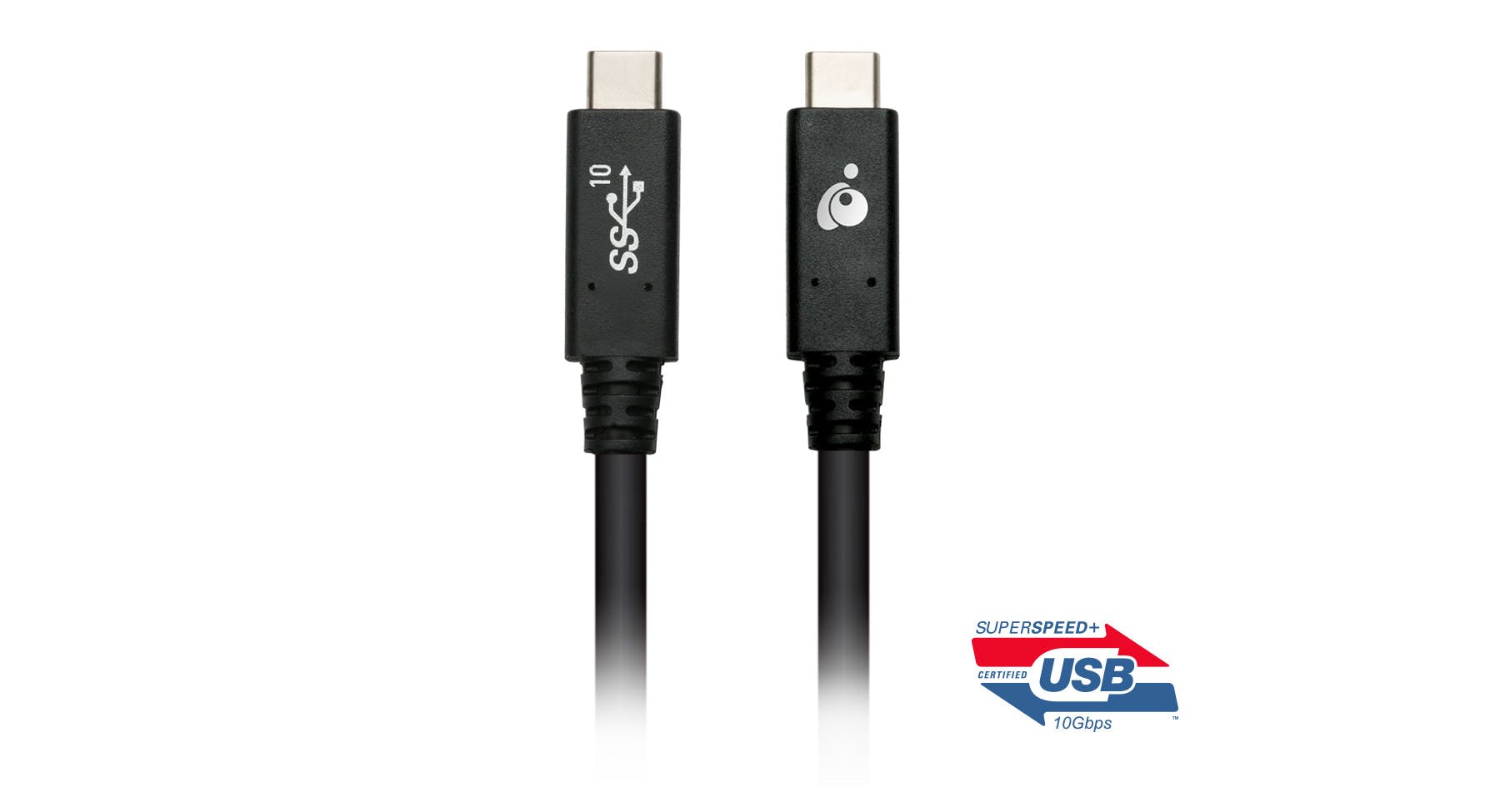

Hoe kun je zeker weten dat je een veilige en kwalitatieve kabel in handen hebt? Het vermijden van goedkope aanbieders uit het buitenland is een eerste stap. Maar ook bij bekende merken kunnen problemen voorkomen. Het voordeel is wel dat je bij een gerenommeerd merk vaak terechtkunt met een klacht als je hardware beschadigt raakt. Gelukkig is er tegenwoordig een keurmerk dat helpt: zoek naar het USB IF-logo wanneer je een kabel aanschaft. IF staat voor Implementers Forum, een non-profitorganisatie die USB-technologie promoot en ondersteunt. Een kabel met dit keurmerk voldoet niet alleen aan veiligheidseisen, maar geeft ook duidelijk aan welke functies en protocollen worden ondersteund. Dit kan op de lange termijn bijdragen aan het verminderen van de complexiteit rondom USB-kabels.
©PXimport
Kooptips
Normaliter noemen we altijd een paar voorbeelden van producten die het overwegen waard zijn, maar kooptips op het gebied van usb-kabels is natuurlijk net even iets anders. We hebben daarom drie soorten handige kabels uitgelicht.
Soort: Samsung Usb A naar Usb C Kabel
Prijs: € 16,99 We stipten in dit artikel al even aan wat het risico is van het aansluiten van de verkeerde usb-c-verloopkabel. Bespaar daarom niet op zo’n kabel en koop er eentje van een gerenommeerd merk, zoals deze van Samsung.
©PXimport

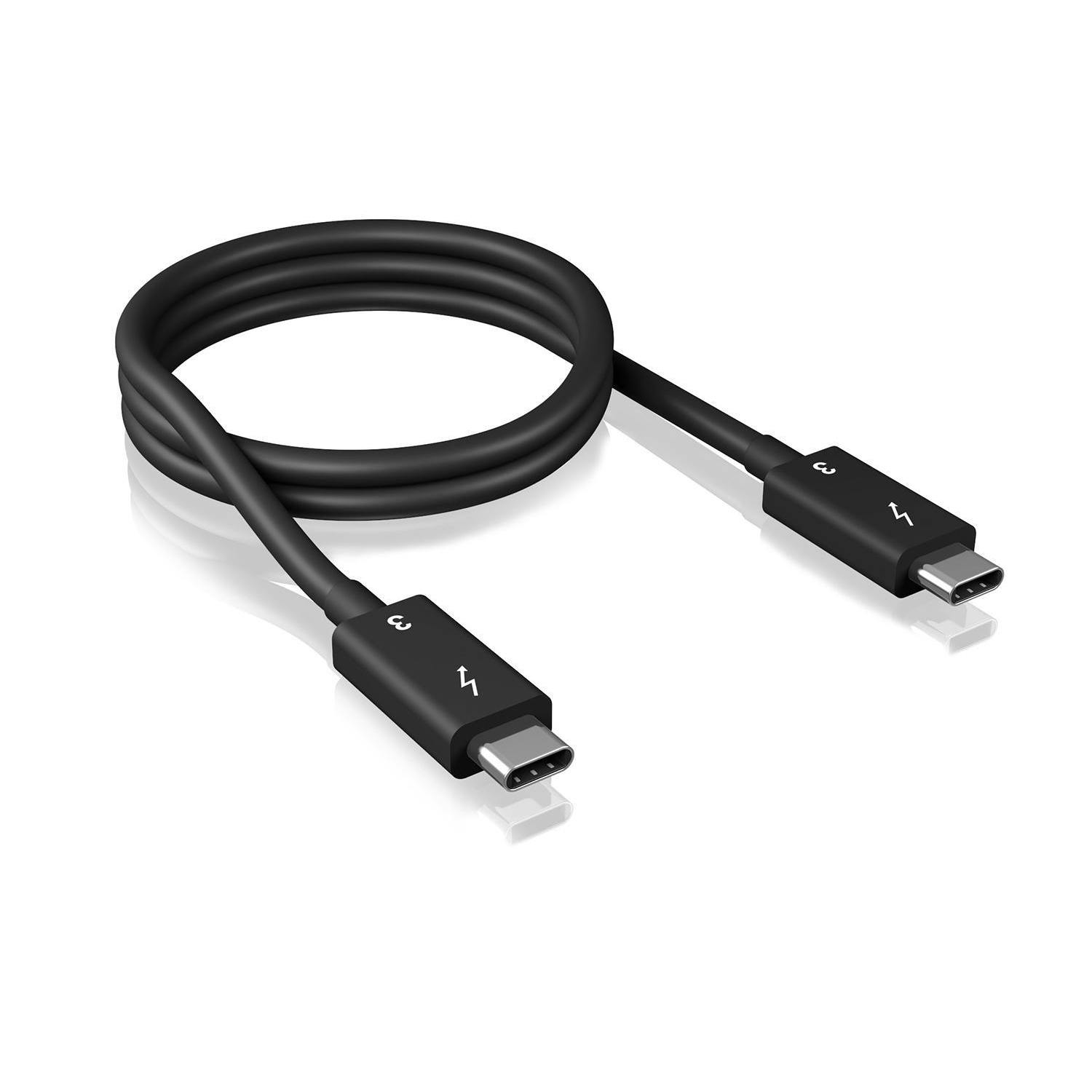

Soort: Apple Thunderbolt 3 Kabel 0,8 m
Prijs: € 45,- Vijfenveertig euro voor een kabel? Tja, het is wel een Apple-product natuurlijk. Er zijn ook kopieën van andere merken, maar die zijn niet eens zo heel veel goedkoper. Als je de allerhoogste snelheid uit je laptop en opslagapparaat wilt halen (en deze ondersteunen beide thunderbolt), dan raden we je aan om in deze kabel te investeren.
Soort: Hyper USB-C Adapter Met Thunderbolt 3

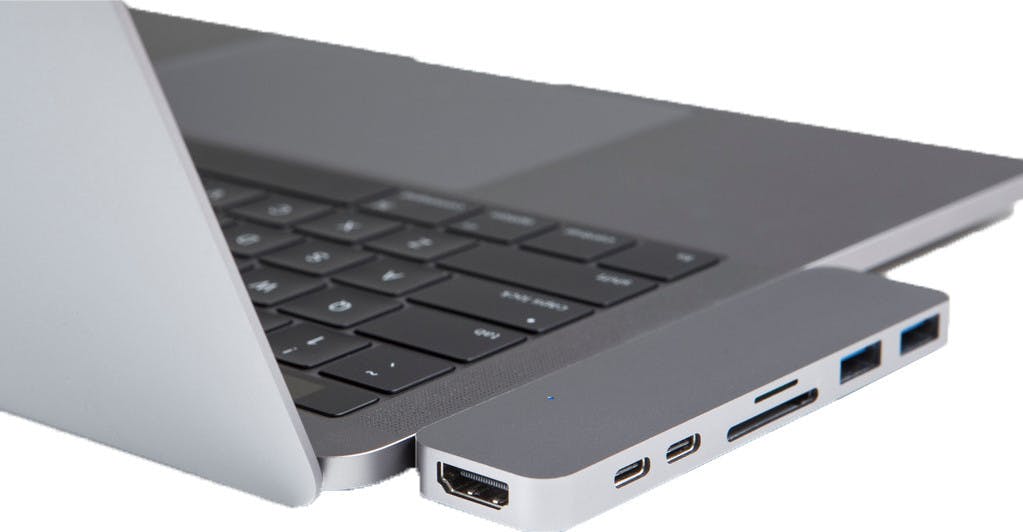

Prijs: € 91,99 Je kunt investeren in verloopkabeltjes voor je MacBook, maar we adviseren je om in zo’n geval te gaan voor een dock. Er zijn diverse docks verkrijgbaar, elk met een eigen set aan poorten, zoals deze dock met hdmi, usb-c én usb 3. Er zijn ook docks verkrijgbaar voor andere modellen laptops.
©PXimport
