Regen of zon, deze gadgets kun je bij elk weertype gebruiken
© alphaspirit - stock.adobe.com
Huis

Regen of zon, deze gadgets kun je bij elk weertype gebruiken

Stof- en waterbestendige apparaten komen het hele jaar door goed van pas. Wellicht vertoef je in de zomer graag aan het zwembad of op het strand. En als je regelmatig wandelt, hardloopt of fietst, beland je ongetwijfeld weleens in een fikse regenbui. De robuuste gadgets uit deze Shortlist kun je bij goed én slecht weer buitenshuis gebruiken.

In dit artikel zetten we gadgets op een rij die elk weertype overleven. We hebben ze onderverdeeld in de volgende categorieën:

  • Bluetooth-speakers
  • E-readers
  • Draadloze oordopjes
  • Hoofdtelefoons
  • Tablets

Handig om te weten! Wat zegt de IP-code over de stof- en waterdichtheid van jouw apparaten?

6x Bluetooth-speakers

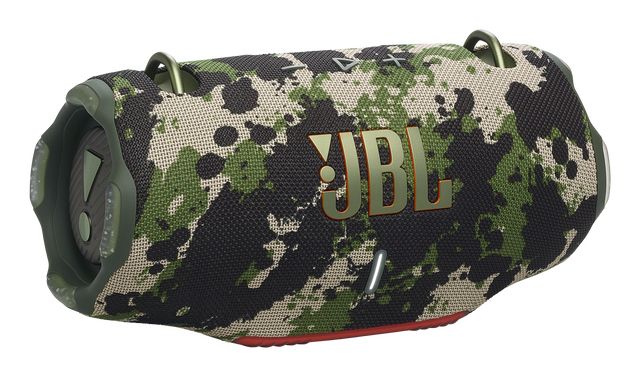

JBL Xtreme 4

De onlangs verschenen JBL Xtreme 4 is IP67-gecertificeerd. Je kunt deze krachtige bluetooth-speaker dan ook gerust volledig onder water dompelen, want de stevige behuizing kan het hebben. Met een speeltijd van zo’n 24 uur op een enkele acculading leent dit apparaat zich prima voor lange luistersessies in het park of op de camping. Je neemt hem met behulp van de schouderband overal mee naartoe. De Xtreme 4 bevat zes audiodrivers met een groot bereik, zodat je moeiteloos een klein feestje kunt bouwen. Andere pluspunten zijn de vervangbare batterij en geïntegreerde powerbankfunctie. Het product is te koop in de kleuren zwart, blauw en legergroen.

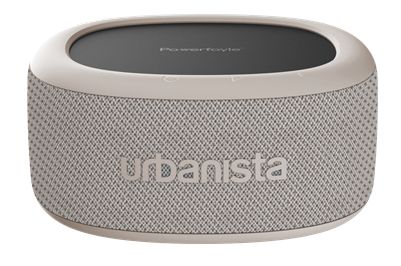

Urbanista Malibu

Luister je tijdens zomerse dagen graag naar een vrolijk muziekje? Dankzij een zonnecel laadt deze bluetooth-speaker de interne batterij op via zonne-energie (en kunstlicht). Daarnaast kun je opladen via netstroom. Een volle accu resulteert in een luistertijd van ongeveer twintig uur. Als het onverhoopt gaat regenen, kun je de Urbanista Malibu gewoon buiten laten staan; de stevige behuizing van bijna 700 gram is namelijk weerbestendig. Met de meegeleverde draagband kun je de luidspreker makkelijk meenemen. Dit product is verkrijgbaar in een grijze en een zwarte versie.

Pure Woodland Outdoor

Radioliefhebbers opgelet! Vanwege de geïntegreerde FM/DAB+-ontvanger kun je met dit apparaat op elke plek naar landelijke en regionale kanalen luisteren. De knoppen met de hartjes kun je gebruiken om maximaal zes zenders in het geheugen op te slaan. De fabrikant belooft een luistertijd van veertien uur. Kortom, je hoeft in de zomer geen moment van een touretappe of EK-voetbalwedstrijd te missen. Luister je liever naar zelfgekozen muziek, dan stream je Spotify- of Apple Music-afspeellijsten via bluetooth. De robuuste buitenkant bevat verstevigde stootranden en is volledig waterdicht. Je gebruikt de Pure Woodland Outdoor probleemloos in een stoffige werkplaats, in de badkamer of op het strand.

Pure Woodland Outdoor

Goed voor een hele dag muziek luisteren

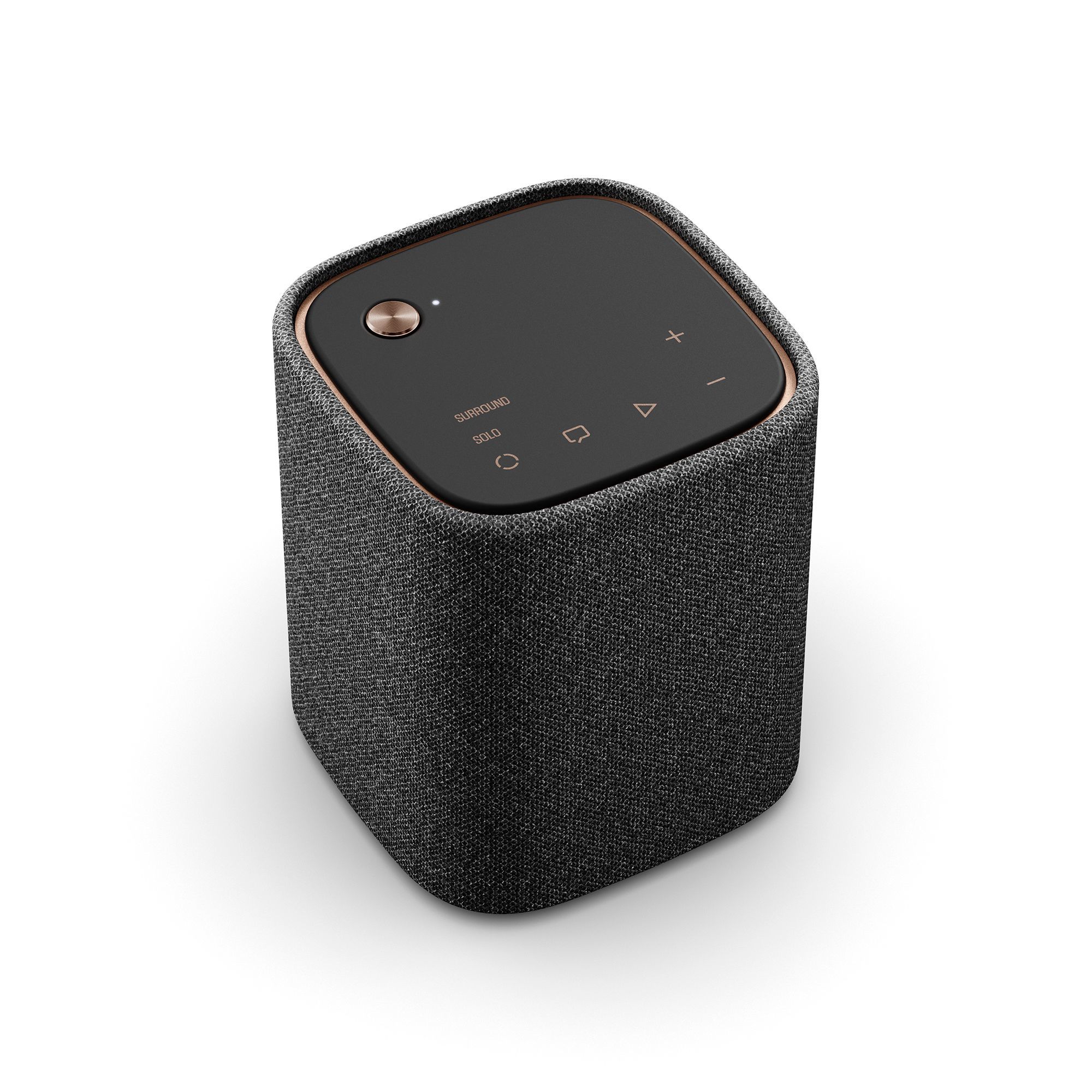

Yamaha WS-X1A

De Yamaha WS-X1A kun je zowel binnen als buiten gebruiken. Deze draadloze speaker werkt optioneel met een Yamaha-soundbar samen, waardoor je in de woonkamer bij films en series naar écht surroundgeluid kunt luisteren. Overigens vereist dat wel twee WS-X1A-luidsprekers. Ga je op pad, dan neem je dit stijlvol vormgegeven apparaat makkelijk mee. Na een oplaadtijd van ongeveer drie uur kun je twaalf uur luisteren. De speaker voldoet aan de IP67-standaard en is verkrijgbaar in een zwarte, donkergrijze en lichtgrijze uitvoering.

Bose SoundLink Flex

Met een bescheiden gewicht van nog geen 600 gram neem je de Bose SoundLink Flex eenvoudig mee. Je kunt deze slanke luidspreker zowel neerzetten als ophangen. Voor laatstgenoemde optie heeft de behuizing aan de zijkant een sterke lus. Een volle batterijlading is goed voor een speeltijd tot twaalf uur, al is dat afhankelijk van hoe luid je de SoundLink Flex instelt. Heeft iemand in jouw gezelschap óók een bluetooth-speaker van Bose, dan kun je beide apparaten draadloos aan elkaar koppelen voor een nog voller geluid. De fabrikant ontwikkelt de speaker in verschillende kleurstellingen.

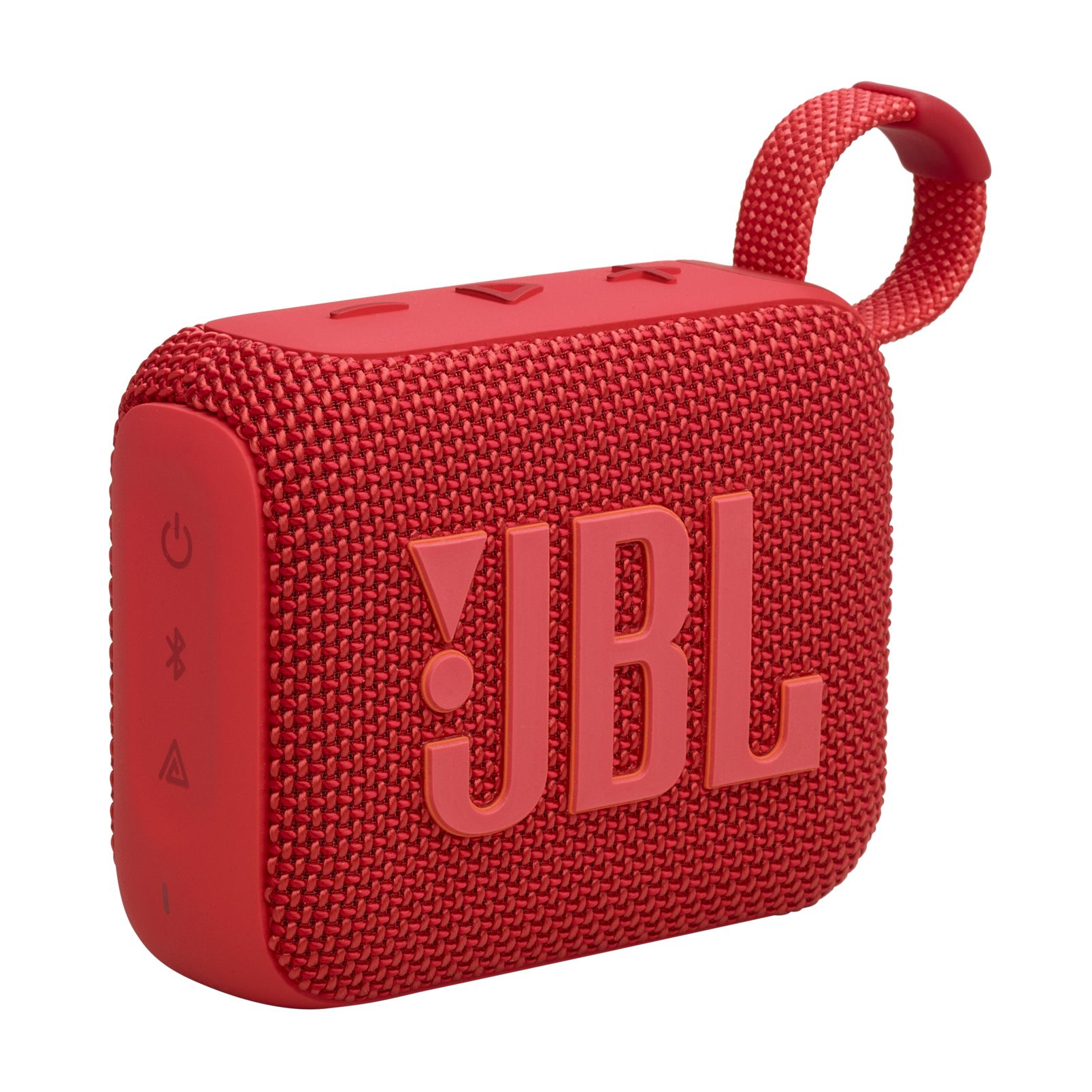

JBL Go 4

De kersverse JBL Go 4 is een betaalbare minispeaker voor buiten, verkrijgbaar in zes verschillende kleuren. Ondanks de nogal kleine behuizing bevat de luidspreker een behoorlijke accu met een luistertijd van zo’n zeven uur. Met de duidelijke knoppen aan de bovenzijde wijzig je het volume en pauzeer je de muziek. Vergeleken met vorige versies is de draagband iets breder, waardoor je meer grip hebt. Een leuke optie is dat je via de JBL Portable-app meerdere speakers draadloos met elkaar kunt verbinden. De Go 4 bestaat grotendeels uit gerecyclede materialen en is IP67-gecertificeerd, dus stof- en waterdicht.

3x E-readers

PocketBook Verse Pro

Bang dat je jouw e-reader een keertje op de tuin- of campingtafel laat liggen? Een plensbui is geen enkel probleem, want de PocketBook Verse Pro voldoet aan de IPx8-norm. Je kunt dit apparaat zelfs in bad of zee laten vallen, want zelfs na een uur op een diepte van twee meter gaat de Verse Pro nog niet stuk. Het ontspiegelde e-inkscherm van 6 inch ondersteunt een nette resolutie van 1448 × 1072 pixels. Kortom, tekst en beeld verschijnen scherp in beeld. Fijn is dat deze e-reader op eigen houtje de optimale helderheid instelt. Naast e-books kun je ook luisterboeken op de interne opslagdrager van 16 GB bewaren. De Verse Pro is te koop met een rode of blauwe achterkant.

Kobo Sage

De Kobo Sage is een waterdichte e-reader met een groot e-inkscherm van 8 inch. Een pluspunt is de hoge resolutie van 1920 × 1440 pixels. Met een pixeldichtheid van 300 ppi ogen de letters erg strak. De donkere modus voorkomt dat je ogen snel vermoeid raken. Het interne opslagstation van 32 GB gebruik je voor het opslaan van e-books en audioboeken. Die audioboeken kun je beluisteren door een geschikte bluetooth-speaker of hoofdtelefoon aan te sluiten. Met de los verkrijgbare stylus kun je eventueel ook nog aantekeningen maken. Ten opzichte van veel e-readers uit een lager prijssegment is dit exemplaar erg snel; in de Sage zit namelijk een krachtige processor met vier rekenkernen van 1,8 GHz.

PocketBook Era

Op zoek naar een betaalbare e-reader die tegen een stootje kan? De PocketBook Era is kras- en waterbestendig. Het e-inkscherm heeft een prettig formaat van 7 inch. Dankzij de hoge resolutie van 1680 × 1264 pixels zien de letters er bijna hetzelfde uit als op echt papier. Vanwege het bescheiden gewicht van 228 gram houd je het apparaat makkelijk uren achter elkaar vast. Een opvallende eigenschap is de geïntegreerde speaker, waarmee je naar audioboeken kunt luisteren. Overigens kun je als alternatief ook een bluetooth-koptelefoon verbinden. De goedkoopste uitvoering heeft 16 GB opslag en een zilverkleurige achterkant. Tegen een kleine meerprijs kun je ook een versie met 64 GB opslagcapaciteit en een koperkleurige achterzijde overwegen.

Even lekker ontspannen?

Lees een boek op een e-reader

3x Draadloze in-ears

Jabra Elite 8 Active

Voor mensen die graag buiten zijn, is de Jabra Elite 8 Active een uitstekende keuze. Naar eigen zeggen ontwikkelde de fabrikant met dit product de sterkste oordopjes ter wereld. De behuizing voldoet dan ook aan de IP68-norm en militaire MIL-STD-810H-standaard. Stoor je je snel aan omgevingsgeluiden, dan kun je de actieve ruisonderdrukking activeren en zo geconcentreerder naar muziek of een podcast luisteren. Handig is dat Jabra een mobiel oplaadstation met interne accu meelevert. De totale batterijcapaciteit bedraagt 32 uur. Als je geen actieve ruisonderdrukking gebruikt, luister je zelfs 56 uur zonder netstroom! Je kunt deze in-ears in een zwarte, grijze, blauwe of roze behuizing kopen.

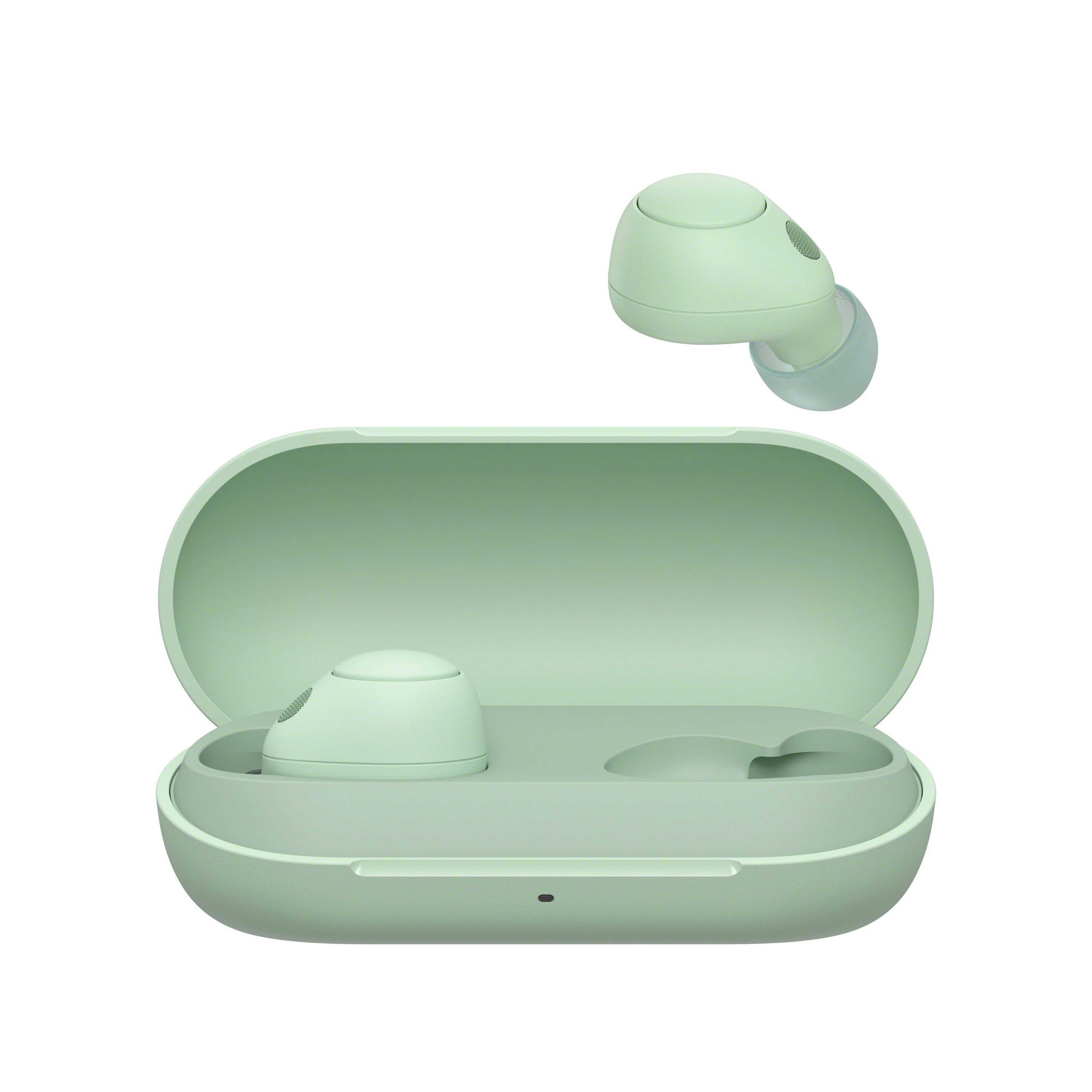

Sony WF-C700N

Deze volledig draadloze in-ears hebben een aantrekkelijke prijs-kwaliteitverhouding. Vergeleken met veel andere producten in deze Shortlist is de IPx4-classificatie wel iets lager. Dat houdt in dat de Sony WF-C700N bestand is tegen regen en zweet, maar je kunt de oordoppen niet volledig onderdompelen. Het product is te koop in de kleuren groen, paars, wit en zwart. De productdoos telt drie maten siliconen oordopjes, waardoor je een comfortabele pasvorm kunt kiezen. Samen met de draadloze oplaadcase bedraagt de maximale luistertijd ongeveer vijftien uur. Tot slot bepaal je met een app in hoeverre je actieve ruisonderdrukking wilt toepassen.

Samsung Galaxy Buds2 Pro

De breed verkrijgbare Samsung Galaxy Buds2 Pro is IPx7-gecertificeerd. Volgens de specificaties ‘overleven’ deze oordopjes een halfuur onder water op een diepte van een meter. Nuttig voor wie weleens in een jacuzzi, whirlpool of zwembad naar muziek luistert. Met behulp van drie microfoons registreert de Galaxy Buds2 Pro omgevingsgeluiden; op basis van deze informatie dempen de in-ears de achtergrondgeluiden. Je kunt deze microfoons overigens ook voor handsfree gesprekken gebruiken. Voor een groter frequentiebereik in er een tweewegspeaker geïntegreerd. Liedjes klinken hierdoor levendiger. Samsung fabriceert het product in een zwarte, witte en paarse behuizing.

3x hoofdtelefoons

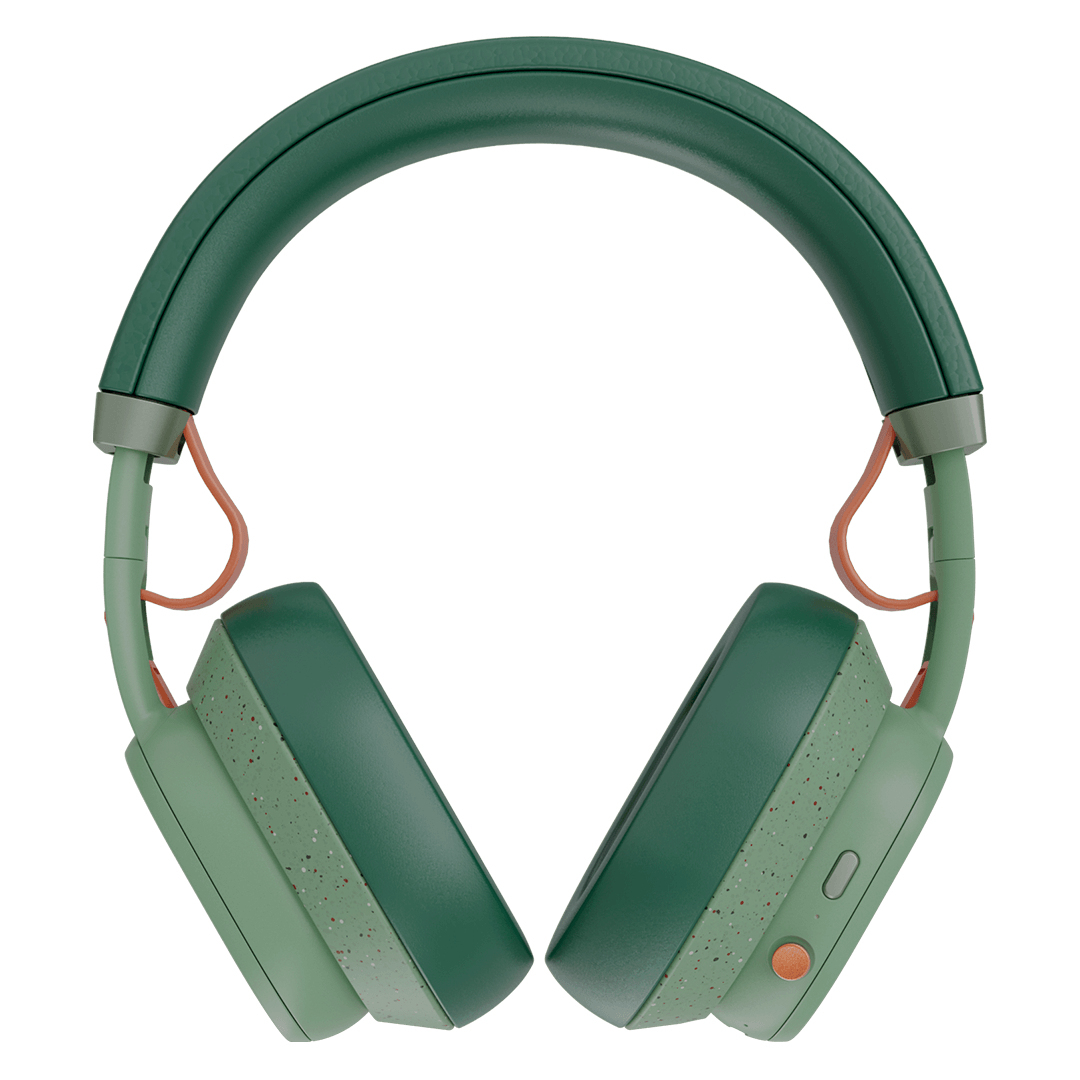

Fairphone Fairbuds XL

Weerbestendige hoofdtelefoons liggen niet voor het oprapen, maar gelukkig heeft het Nederlandse merk Fairphone een over-ear-koptelefoon ontwikkeld die bestand is tegen stof en spatwater (IP54-gecertificeerd). De behuizing bestaat grotendeels uit gerecycled kunststof. Gaat er iets stuk, dan kun je vanwege de modulaire constructie onderdelen als accu, hoofdband en oorkussens eenvoudig vervangen. De actieve ruisonderdrukking zorgt ervoor dat je minder storende geluiden in de omgeving ervaart. Verder kun je met de virtuele equalizer in de app naar eigen wens de audioweergave aanpassen. De Fairbuds XL is te koop in een groene en zwarte uitvoering.

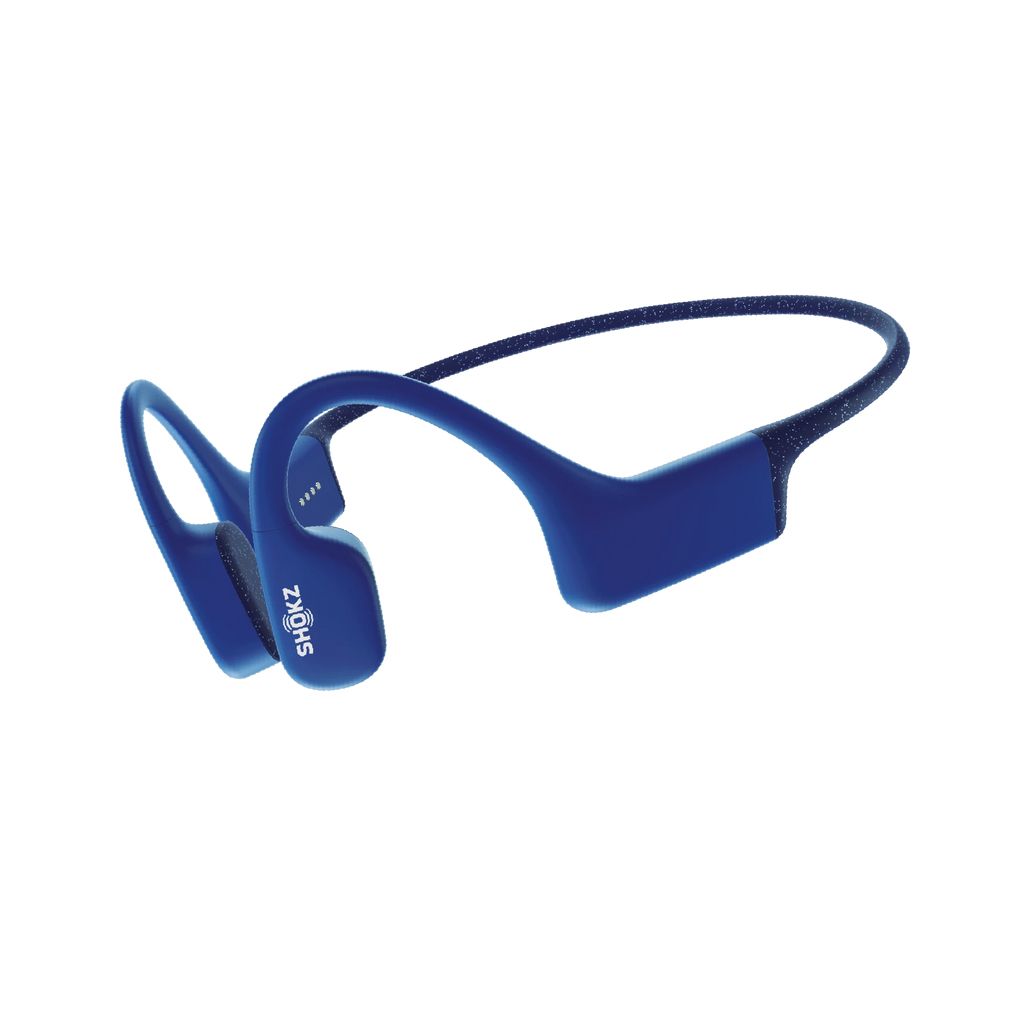

Shokz OpenSwim

Zoals de productnaam eigenlijk al prijsgeeft, kun je de Shokz OpenSwim gewoon ophouden tijdens het zwemmen. De behuizing voldoet namelijk aan de IP68-norm. Houd wel rekening met een maximale waterdiepte van twee meter. De OpenSwim is een zogeheten bone conduction-koptelefoon, waarbij de audiogolven via de jukbeenderen jouw binnenoren bereiken. Het apparaat ondersteunt geen bluetooth. Logisch, want je hebt je smartphone niet bij je als je aan het zwemmen bent. In plaats daarvan is er interne opslag (4 GB) ingebouwd. Shokz claimt dat je hierop ongeveer 1200 liedjes kunt opslaan. De accu houdt het op een enkele batterijlading tot acht uur vol. Het product is er in het zwart en blauw.

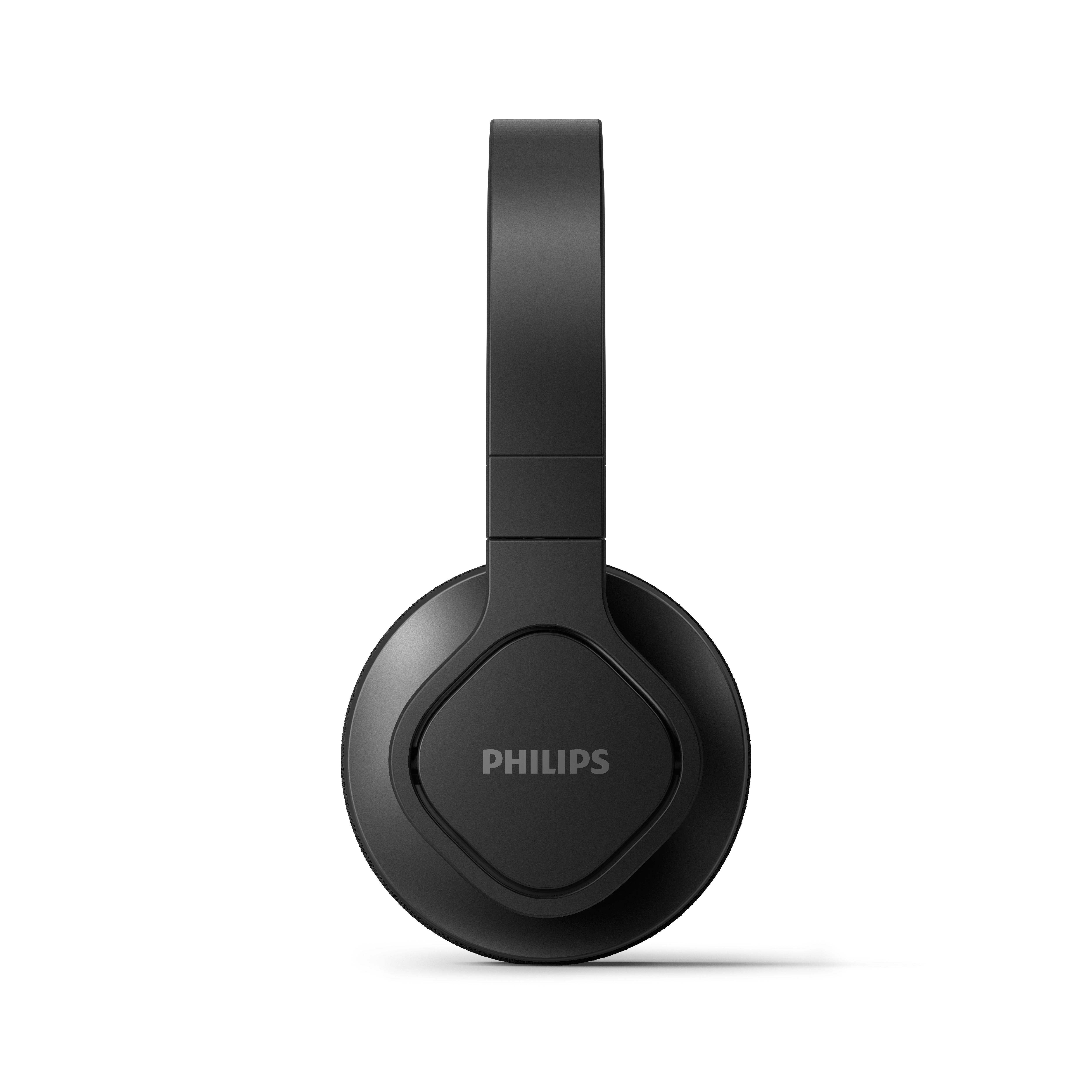

Philips TAA4216BK/00

Het sobere uiterlijk doet misschien anders vermoeden, maar de Philips TAA4216BK/00 kan stof en regen prima hebben; dit product is tenslotte IP55-gecertificeerd. Wie graag uren wandelt, zit nooit zonder muziek, want een volle accu biedt een speeltijd van maar liefst 35 uur. Raakt de batterij toch onverhoopt leeg, dan kun je na een kwartier opladen weer twee uur vooruit. Wegens het on-ear-ontwerp ben je niet volledig afgesloten van de omgeving, en dat is zeker in gebieden met veel verkeer wel zo veilig. Zodra iemand je belt, kun je via de koptelefoon en geïntegreerde microfoon het gesprek (handsfree) voeren. Dankzij de opvouwbare constructie past de TAA4216BK/00 makkelijk in een tas.

3x Tablets

Samsung Galaxy Tab S9 FE

De digitale krant lezen in een jacuzzi of zwembad? Dat is met de Samsung Galaxy Tab S9 FE prima mogelijk, want met het toegekende IP68-certificaat is de behuizing stof- en waterdicht. Vanwege het relatief lage gewicht van iets meer dan een kilo raken je handen en polsen tijdens het vasthouden niet snel vermoeid. Het 10,9inch-scherm heeft een prettig formaat voor alledaags gebruik, zoals videostreaming en internetten. De goedkoopste uitvoering bevat 128 GB interne opslag, maar je kunt ook een versie met 256 GB overwegen en tevens kiezen tussen diverse kleuren.

Samsung Galaxy Tab Active5

De compacte Samsung Galaxy Tab Active5 is ontwikkeld voor ‘extreme’ omstandigheden, zoals een stoffige fabriek of veldwerk bij slecht weer. De behuizing voldoet dan ook aan de IP68-norm. Volgens het Koreaanse merk overleeft deze 8inch-tablet bovendien een val van 1,8 meter, mits je de bijgesloten beschermhoes gebruikt. Verder is ook een stylus inbegrepen. Android 14 is op een opslagstation van 128 GB voorgeïnstalleerd, zodat je meteen met dit kersverse besturingssysteem aan de slag kunt. Er is tevens een versie met 256 GB opslag beschikbaar.

Samsung Galaxy Tab Active5

Tablet gemaakt om te functioneren in extreme omstandigheden

Lenovo Tab M11

Deze betaalbare tablet gaat bij een beetje vocht niet meteen stuk. De Lenovo Tab M11 heeft weliswaar een relatief lage IP52-classificatie, maar daarmee is de metalen behuizing in elk geval wel beschermd tegen spatwater. Dat geldt bijvoorbeeld niet voor iPads. Het 11inch-scherm ondersteunt een nette resolutie van 1920 × 1200 pixels, waardoor je Netflix- en Videoland-streams in Full-HD-kwaliteit kunt bewonderen. Aan de hand van 128 GB interne opslag en het microSD-kaartslot kun je films en series lokaal opslaan. Handig is de bijgesloten stylus voor schetsen en handgeschreven aantekeningen.

▼ Volgende artikel
Bedien je slimme apparaten met een zelfgebouwd touchscreen
© InfiniteFlow - stock.adobe.com
Huis

Bedien je slimme apparaten met een zelfgebouwd touchscreen

Houd je van knutselen én automatiseer je alles in en om je huis met Home Assistant? Kijk dan zeker eens naar ESPHome. Je kunt eindeloos variëren met componenten. Dankzij de koppeling met Home Assistant bouw je gemakkelijk en voor weinig geld een lichtschakelaar of sensor, om maar wat te noemen. De LVGL-bibliotheek zorgt ervoor dat je nu ook eenvoudig met een touchscreen en zelfbedachte gebruikersinterface kunt werken. We laten zien hoe dat werkt met tips voor passende projecten.

In dit artikel laten we zien hoe je een touchscreen-interface bouwt voor Home Assistant met ESPHome en LVGL:

  • Installeer ESPHome en configureer een ESP32-microcontroller voor je project
  • Sluit een touchscreen aan en stel de juiste GPIO-pinnen en drivers in
  • Gebruik LVGL-widgets voor een interactieve interface
  • Integreer je touchscreen met Home Assistant voor directe bediening van je slimme apparaten

Lees ook: 5 fouten die je niet moet maken in je smarthome

Code downloaden

In dit artikel staat een voorbeeld van wat YAML-code. Omdat YAML erg gevoelig is voor foute spaties, kun je die code beter downloaden en daarna bekijken of kopiëren. In het bestand espcode.txt staan alle regels voorbeeldcode zoals ze in dit artikel aan bod komen. Maar je vindt ook een uitgewerkt voorbeeld in het bestand cyd-demo.yaml. Beide bestanden zijn hier te downloaden.

Uitgewerkt voorbeeld

Het meest uitgewerkte voorbeeld voor de demo met LVGL vind je op deze GitHub-pagina van auteur Gertjan Groen. In de code die je kunt downloaden (ook in het losse bestand cyd-demo.yaml) hebben we ook de RGB-led op de achterzijde toegevoegd, die je bijvoorbeeld als statusmelding kunt gebruiken. Verder is een timer toegevoegd om de backlight te regelen, zodat deze bij inactiviteit wordt uitgeschakeld. Tot slot laten we zien hoe je de GPIO-pinnen kunt gebruiken via de I2C-bus. Op de GitHub-pagina vind je nog meer handige informatie.

ESPHome maakt het heel makkelijk om apparaten te maken voor een slim huis, zoals je eigen sensors. Zo bouwden we eerder al eens een luchtkwaliteitsmonitor, een infraroodzender/ontvanger en een controller met drukknoppen en leds, waarmee je apparaten kunt bedienen en de status aflezen. Hoe je dat doet, lees je in dit artikel: Zo maak je met ESPHome apparaten geschikt voor je smarthome.

De basis voor ESPHome is een kleine, voordelige en zuinige microcontroller, meestal de ESP32. ESPHome ondersteunt enorm veel componenten en biedt daardoor haast onbegrensde mogelijkheden. We helpen je kort op weg met ESPHome, maar gaan ook meteen een stapje verder met de toevoeging van een touchscreen en de LVGL-bibliotheek. Daar kun je sinds augustus 2024 officieel gebruik van maken binnen ESPHome.

Met LVGL kun je aan de hand van widgets een grafische gebruikersinterface opbouwen en weergeven (zie kader ‘Grafische interfaces met widgets’). Soms kom je de term HMI (Human Machine Interface) tegen, waarmee een grafische gebruikersinterface voor het bedienen van apparatuur wordt bedoeld.

De kracht van ESPHome is dat je niet alleen lokaal aangesloten apparaten bedienbaar kunt maken, bijvoorbeeld via een relais, maar ook alle apparaten die je binnen Home Assistant gebruikt.

Grafische interfaces met widgets

LVGL staat voor Light and Versatile Graphics Library. Het is een opensource-bibliotheek die sinds 2016 bestaat. Je kunt ermee werken binnen ESPHome, Arduino, Tasmota en openHASP. Het laatste project is zelfs specifiek bedoeld voor microcontrollerfirmware met LVG.

De bibliotheek is heel licht, waardoor het soepel en snel kan werken op apparaten met beperkte capaciteit, bijvoorbeeld met een microcontroller. Bovendien kan LVGL flexibel met verschillende lay-outs, schermformaten en invoermethodes werken. Naast touchscreens kun je ook bijvoorbeeld muis, toetsenbord, losse knoppen en draaiknoppen toevoegen.

Via meer dan dertig widgets kun je een grafische gebruikersinterface opbouwen. Het uiterlijk is via thema’s en stijlen eenvoudig aan te passen. Bovendien kun je met animaties werken.

LVGL wordt gebruikt in slimme apparaten zoals thermostaten, smartwatches en keukenapparatuur, en zelfs in touchscreens voor industriële omgevingen. Op de website vind je enkele interactieve demo’s voor bekende toepassingen, waarbij de gebruikersinterface in de browser wordt getoond.

Met LVGL kun je via widgets een gebruikersinterface bouwen.

1 Wat gaan we doen?

Met ESPHome kun je relatief eenvoudig apparaatjes voor je slimme huis maken. Een voordeel ten opzichte van bijvoorbeeld Arduino en MicroPython is dat je niet hoeft te programmeren. Je hoeft alleen een configuratiebestand te maken waarin je de gebruikte microcontroller, verbindingsgegevens voor je wifi-netwerk en alle aangesloten componenten aanduidt. Hierna wordt firmware gemaakt en weggeschreven op je microcontroller. Alleen die eerste keer is dit soms wat lastig. Heb je het eenmaal werkend? Alle keren erna kun je heel eenvoudig de configuratie aanpassen en over-the-air (OTA) naar de microcontroller sturen.

In dit artikel gaan we met LVGL werken. Hiermee kun je binnen ESPHome grafische interfaces maken via widgets. Voor veel projecten zul je daarom niet eens componenten hoeven aan te sluiten, maar heb je genoeg aan een touchscreen. Denk bijvoorbeeld aan een lichtknop en helderheidsregeling voor een slimme lamp in Home Assistant, zoals we in dit artikel demonstreren. Je kunt natuurlijk ook geavanceerdere gebruikersinterfaces maken voor vrijwel elk apparaat in Home Assistant.

©pozitivo - stock.adobe.com

Je kunt bijvoorbeeld zelf een gebruikersinterface voor je slimme lampen bouwen, zodat je ze eenvoudig kunt bedienen.

2 Wat heb je nodig?

Wat hardware betreft, is het vrij eenvoudig. De ESP32-chip heeft snel de voorkeur boven de verouderde ESP8266-versie, zeker als je met een touchscreen gaat werken. De Raspberry Pi Pico W (zie gelijknamig kader) is ook een optie, maar die wordt nog niet volledig ondersteund binnen ESPHome.

Makkelijk om mee te starten is een eenvoudig ontwikkelbordje rondom de ESP32 dat je voor ongeveer 5 euro kunt aanschaffen. Het is wel fijn als je hier goede documentatie bij hebt, zodat je op zijn minst weet waar alle aansluitingen zitten.

Er zijn diverse varianten van de ESP32-module. Bekende opties zijn de ESP-WROOM-32E, ESP32-C3 en ESP32-S3. De ESP32-C3 wordt vaak in extra compacte bordjes gebruikt, die je onder de naam ‘super mini’ tegenkomt – handig als je niet veel aansluitingen nodig hebt of niet veel ruimte hebt.

De ESP32-S3 is een fijne optie vanwege de beschikbaarheid van PSRAM (Pseudo Static RAM), een voordelig type werkgeheugen dat onder meer nuttig is bij grafische toepassingen. Staat een touchscreen centraal in jouw project en wil je snel van start, overweeg dan een model met ingebouwde ESP32-chip (zie volgende paragraaf).

De ESP32-module is in verschillende uitvoeringen verkrijgbaar.

Raspberry Pi Pico W

De Raspberry Pi Pico is een voordelige en flexibele serie ontwikkelbordjes rondom de RP2040-microcontroller. De eerste versie verscheen in januari 2021. De Pico W is vanwege de wifi-connectiviteit een interessante optie voor ESPHome. Recent werd de Pico 2 W aangekondigd die op meerdere fronten is verbeterd. Dat model is op het moment van schrijven echter nog niet geschikt voor ESPHome.

De Raspberry Pi Pico W is ook bruikbaar in Home Assistant.

3 Touchscreen

Als je een touchscreen gaat gebruiken in je ESPHome-project, dan kun je eventueel een los exemplaar op de microcontroller aansluiten en configureren. Maar je kunt ook een touchscreen met ingebouwde ESP32 kiezen. Dat is vaak veel handiger en goedkoper. Je hoeft niet te solderen en kunt direct een gebruikersinterface bouwen in YAML-code. Het scheelt ook wat tijd. Bovendien zijn er zelfs modellen compleet met behuizing.

Kies een scherm dat door ESPHome wordt ondersteund. De website van ESPHome geeft goede suggesties. Je kunt ook afgaan op ervaringen van anderen. Het kan dan een iets grotere uitdaging zijn om de juiste configuratie voor je display in ESPHome te vinden. Je zult daarbij waarschijnlijk wel even moeten experimenteren, niet alleen bij het instellen van je display, maar ook bijvoorbeeld voor het touchgedeelte. Zelfs bij het vrij gangbare touchscreen dat we in dit artikel gebruiken, was dat een beetje prutsen.

Kies een touchscreen dat door ESPHome wordt ondersteund.

4 Scherm met ESP32

Voor dit artikel hebben we een eenvoudige ESP32-2432S028 gebruikt, met een resistief touchscreen van 2,8 inch met 240 × 320 pixels. Dit model wordt ook wel de ‘Cheap Yellow Display’ genoemd, wat vooral met de gele printplaat te maken heeft.

Er zijn meerdere varianten. Zo wordt in de schermpjes vaak de ILI9341-chip als aansturing gebruikt, maar soms ook de ILI9342, zoals in ons exemplaar. Dat vergt dan een heel kleine, maar noodzakelijke aanpassing in je configuratie.

Je kunt het scherm flexibel inzetten voor je IoT-projecten. Zoek je een wat groter touchscreen, dan kun je bijvoorbeeld de CrowPanel van Elecrow overwegen. Die is er in een versie van 5 inch (ca. 32 euro) en 7 inch (ca. 42 euro), inclusief acrylbehuizing en verzending via de fabrikant. Beide versies hebben een touchscreen met hoge resolutie van 800 × 480 pixels en zijn voorzien van de modernere ESP32-S3-chip. Het touchscreen is capacitief, wat zeker voor kleinere bedieningselementen fijner werkt dan het resistieve touchscreen in ons goedkope alternatief.

Tegenwoordig bestaan er ook ronde touchscreens. Een leuke optie (zij het met beperkte schermruimte) is de ESP32-2424S012 met een ESP32-C3-microcontroller, een rond kleuren-touchscreen van 1,28 inch en in een witte of zwarte behuizing. Makerfabs heeft een vergelijk schermpje zonder behuizing. De LilyGo T-RGB heeft een wat groter 2,1inch-scherm (zonder behuizing), maar is ruim twee keer zo duur.

De ESP32-2432S028 is een voordelig scherm (onder), een wat duurder alternatief is het capacitieve 5inch-aanraakscherm met ESP32 van Elecrow (boven).

5 Add-ons voor ESPHome

Hoewel je bijvoorbeeld een pc met Python kunt gebruiken voor het bewerken van je configuratiebestanden en het flashen van de microcontroller met de software voor ESPHome, is het meestal veel makkelijker om de add-on voor ESPHome binnen Home Assistant te gebruiken. Dat geeft ook een ander groot voordeel: je kunt de configuratie voor alle apparaten met ESPHome binnen Home Assistant beheren. Je zult zeker in de testfase veel wijzigingen aan de configuratie moeten maken.

Via de add-on voor ESPHome voeg je eenvoudig microcontrollers toe.

6 Microcontroller toevoegen

We gaan nu een verse microcontroller toevoegen. Je kunt eventueel ESPHome Web gebruiken om de microcontroller voor te bereiden voor gebruik met ESPHome, maar wij geven zoals gezegd de voorkeur aan de ESPHome-add-on, die je binnen Home Assistant kunt openen.

Je kunt voor deze methode de microcontroller gewoon via usb aansluiten op je eigen pc, maar dit vereist wel dat je Home Assistant opent via een beveiligde https-verbinding. Lukt dat niet? Als alternatief kun je de microcontroller ook via usb aansluiten op het systeem met Home Assistant zelf, voordat je verder gaat in ESPHome.

Het dashboard van ESPHome toont alle toegevoegde apparaten.

Ook leuk: Werk met wat je hebt: creëer je eigen alarmsysteem met Home Assistant

7 Configuratie

Klik binnen ESPHome op New device om een nieuwe microcontroller te initialiseren. Vul bij Name een naam in voor het apparaat. Bij Network name vul je de naam (SSID) in van het wifi-netwerk waarmee de microcontroller moet verbinden en bij Password het bijbehorende wachtwoord. Klik dan op Next.

In de volgende stap zal ESPHome een configuratiebestand maken, firmware bouwen en de microcontroller flashen. Klik daarvoor dus eerst op Connect. Als het goed is, kun je nu de com-poort selecteren waarmee de microcontroller is verbonden. Zie je geen com-poort, dan zul je eerst drivers moeten installeren. De instructies krijg je als je het venster sluit zonder een com-poort te selecteren. Als de verbinding is gelukt, zal de installatie verdergaan. Lukt het niet? Dan kun je kiezen voor Skip this step gevolgd door een handmatige configuratie.

Vul een naam in en de details voor het wifi-netwerk.

Toepassingen voor een touchscreen

Er zijn veel leuke toepassingen voor een touchscreen. Zo kun je bijvoorbeeld een soort weerstation maken, dat je voorziet van actuele informatie van Home Assistant. Ook kun je live de opbrengst van je zonnepanelen laten zien of het verbruik in huis. Je zou een schermpje voor Music Assistant kunnen maken met bijvoorbeeld de weergave van het nummer en volumeregeling (zie ook: Met Music Assistant ben jij de baas over jouw muziekcollectie). Tot slot kun je een scherm gebruiken voor statusmeldingen of loggegevens.

8 Touchscreen met ESP32

We gebruiken in dit artikel zoals gezegd de ESP32-2432S028 als voorbeeld. Dit is een touchscreen met ingebouwde ESP32-chip. Dit apparaatje kun je direct toevoegen aan ESPHome: precies zoals in paragraaf 7 staat omschreven, al moesten we in dit geval na het aanwijzen van de com-poort wel de boot-knop even indrukken.

Overigens bevat het apparaat meestal een voorgeprogrammeerde demo met een gebruikersinterface op basis van LVGL. Die zie je als je hem zo uit de doos op een voeding aansluit. Je kunt daarmee meteen de werking controleren. Je zult bij een model met resistief aanraakscherm overigens iets harder moeten drukken dan je misschien gewend bent.

We gebruiken dit voordelige 2,8inch-aanraakscherm, dat ook wel ‘Cheap Yellow Display’ wordt genoemd.

9 Schermconfiguratie

Na het toevoegen van je touchscreen heb je direct een basisconfiguratie voor ESPHome. Via Edit kun je deze configuratie aanpassen. Zowel voor het aansturen van het display als de registratie van het aanraken wordt SPI (Serial Peripheral Interface) gebruikt. Voor onze ESP32-2432S028 is dit de configuratie, rekening houdend met de gebruikte interne GPIO-pinnen:

We voegen nu eerst de configuratie van het display toe en in paragraaf 11 het touchgedeelte. Voor het display is de configuratie als volgt:

Merk op dat er ook een (oudere) variant van dit touchscreen is met de ILI9341. In dat geval gebruik je model: ILI9341 en invert_colors: false. Na het maken van de aanpassingen kies je Install. Je kunt nu kiezen hoe je de firmware wilt overbrengen. Meestal kies je Wirelessly voor over-the-air-updates. Het apparaat hoeft daarbij niet meer met jouw pc te zijn verbonden.

Binnen ESPHome kun je eenvoudig de configuratie bewerken.

10 LVGL-bibliotheek

Binnen ESPHome kon je voorheen met displays werken door binnen de component display met lambda bijvoorbeeld teksten met een bepaald lettertype naar je scherm te sturen. Als je LVGL gaat gebruiken, gebruik je geen lambda meer, maar alleen LVGL en widgets. Als eerste voegen we de LVGL-bibliotheek toe aan de YAML-code:

lvgl:
  buffer_size: 25%

De optie buffer_size is ons geval noodzakelijk, vanwege de afwezigheid van PSRAM. In paragraaf 13 voegen we ook nog widgets toe. Omdat we dat hier nog niet hebben gedaan, zie je na het flashen als het goed is een demo met een knop, checkbox, cirkel met tekst en schuifbalk.

11 Configuratie touchscreen

Bediening via het scherm is nog niet mogelijk. Daarvoor moeten we het touchscreen toevoegen aan de configuratie van ESPHome:

Bewaar de aanpassingen en installeer de nieuwe firmware. Controleer of je de demo goed kunt bedienen. De regels onder on_touch zorgen dat in de logs de geregistreerde coördinaten worden getoond. Er kunnen aanpassingen nodig zijn in de regels onder calibration en transform.

12 Backlight

Het display is voorzien van een achtergrondverlichting (backlight) via pin 21. We definiëren deze output als volgt:

Daarna configureren we de achtergrondverlichting, waarbij we verwijzen naar de hierboven gedefinieerde output.

Na het flashen zal de backlight standaard aanstaan. Eventueel kun je deze vanuit Home Assistant aan- en uitzetten en de helderheid ervan regelen, bijvoorbeeld op basis van afwezigheid. Je kunt ook een script maken om de helderheid bij inactiviteit terug te brengen. Daarvoor verwijzen we je naar het uitgewerkte voorbeeld op GitHub (zie kader ‘Code downloaden’).

Binnen Home Assistant kun je eventueel ook de backlight aan- en uitzetten.

13 Widgets toevoegen

Onder de regel lvgl kun je nu de gewenste LVGL-componenten toevoegen aan je YAML-configuratie. Denk aan bijvoorbeeld knoppen, schuifregelaars, grafieken of labels. In dit voorbeeld voegen we aan de bovenkant alleen twee widgets toe voor een dimbare led, te weten een schakelaar (button) en schuifregelaar (slider).

De meeste opties dienen voor het positioneren van de widget. We geven bijvoorbeeld de breedte (width) en hoogte (height) aan, halen de widgets iets van de rand of met x en y, en regelen de uitlijning met align. Het gedeelte bij on_click zorgt dat de bewuste lamp in Home Assistant wordt omgeschakeld bij het klikken op de button. Voor de slider doen we hetzelfde onder on_release. Die acties zijn overigens om veiligheidsredenen niet direct mogelijk. In paragraaf 16 leggen we uit hoe je dit kunt toestaan.

We voegen in dit voorbeeld alleen twee eenvoudige widgets toe.

Cookbook voor ESPHome en LVGL

We houden het hier redelijk eenvoudig, maar je kunt natuurlijk veel geavanceerdere gebruikersinterfaces maken. Zo is bijvoorbeeld een geneste structuur mogelijk, kun je op verschillende manieren een grid maken, en met pagina’s individuele schermen of secties in je gebruikersinterface maken. Daarbij kan elke pagina zijn eigen widgets hebben. ESPHome geeft op zijn website in een ‘cookbook’ nog wat praktische voorbeelden voor het werken met LVGL, ook in combinatie met Home Assistant.

De website van ESPHome heeft veel voorbeelden voor het werken met LVGL.

14 Interactie met Home Assistant

De entiteit voor de dimbare lamp heeft in Home Assistant de naam light.wledkantoor. De waardes zijn nodig om de widgets de juiste status te kunnen geven. Daarom voegen we hieronder een binary_sensor toe voor de status (aan of uit) en een sensor voor het helderheidsniveau. We werken vervolgens bij on_state en on_value de widgets bij als de status verandert in Home Assistant. Bij id vul je uiteraard de id van de betreffende widget in.

Gebruik de logfunctie om te zien of bijvoorbeeld een status verandert.

15 Toevoegen aan Home Assistant

De add-on voor ESPHome hebben we gebruikt om de microcontroller van firmware te voorzien. Maar je zult het apparaat hierna nog wel moeten toevoegen aan Home Assistant. Dat is heel eenvoudig: het wordt automatisch gevonden. In Home Assistant zie je via Instellingen / Apparaten en diensten het bewuste apparaat direct terug op het tabblad Integraties. Klik op de knop Toevoegen om het aan Home Assistant toe te voegen.

Het apparaat met ESPHome moet je nog toevoegen aan Home Assistant.

16 Acties toestaan

Als je het touchscreen bedient, zal Home Assistant een melding geven dat het ESPHome-apparaat heeft geprobeerd een actie in Home Assistant uit te voeren. Standaard is dit om veiligheidsredenen niet toegestaan, maar dit is eenvoudig op te lossen.

Ga naar Instellingen / Apparaten en klik dan onder het kopje Geconfigureerd op ESPhome. Achter het bewuste apparaat klik je vervolgens op Configureren. Zet een vinkje bij Toestaan dat het apparaat Home Assistant-acties uitvoert. Klik op Verzenden. Hierna zijn alle acties zoals het omschakelen van de lamp en regelen van de helderheid wel toegestaan.

Zorg dat het apparaat acties in Home Assistant mag uitvoeren.

▼ Volgende artikel
Slimme stekkers: welke modellen zijn echt zuinig?
© Proxima Studio - stock.adobe.com
Huis

Slimme stekkers: welke modellen zijn echt zuinig?

Met slimme stekkers verander je je huis eenvoudig in een smart home: steek ze in een gewoon stopcontact, sluit er lampen of je televisietoestel op aan en regel via een app of met je stem bijvoorbeeld dat ze automatisch worden uitgeschakeld. Zo voorkom je onnodig stroomverbruik doordat apparaten niet meer op stand-by blijven staan. Maar slimme stekkers gebruiken zélf ook stroom. Welke zijn zuinig genoeg om écht geld te besparen?

Energie besparen en slimme apparaten gaan uitstekend samen. In dit artikel lees je hoe je geld bespaart door gebruik te maken van de zuinigste slimme stekkers. • Slimme stekkers en stroomverbruik • De zuinigste slimme stekkers op een rij • Waar je op moet letten bij het kopen van slimme stekkers

Ook lezen: Stroomvreters: deze apparaten in huis verbruiken meer energie dan je denkt


Slimme stekker of slim stopcontact?

De termen slimme stekker en slim stopcontact worden door elkaar gebruikt. Dat is een beetje verwarrend, maar wel begrijpelijk: het is een apparaat met aan de ene kant een stekker (voor je 'domme' stopcontact) en aan de andere kant een slim stopcontact. In dit artikel hanteren we de benaming slimme stekker.


Zo bespaart een slimme stekker stroom

Een slimme stekker helpt je stroom besparen door apparaten automatisch uit te schakelen, bijvoorbeeld 's nachts. Zo verbruikt je televisie geen stroom meer in de stand-bymodus. Je kunt instellen dat alle apparatuur op vaste tijden uitschakelt, bijvoorbeeld zodra je gaat slapen. Je kunt ook met één druk op de knop alle lampen en andere apparaten uitschakelen, zodat je niets vergeet. Slimme stekkers uit een hogere prijsklasse bieden bovendien inzicht in je stroomverbruik. Daardoor kun je gerichter energie besparen.

©Proxima Studio - stock.adobe.com

Verbruik van een slimme stekker

Tegenover de besparing staat het eigen stroomverbruik van slimme stekkers. Dat begint bij zo'n 0,3 watt en loopt op tot 2 watt. Niet veel, maar ze staan wel 24 uur per dag en 365 dagen per jaar aan. De zuinigste modellen verbruiken daardoor op jaarbasis 2,6 kWh (0,3 watt × 24 uur × 365 dagen ÷ 1000). Bij een stroomprijs van 0,30 euro per kWh komt dat neer op 0,79 euro per jaar. Een slimme stekker die 2 watt verbruikt kost op jaarbasis 5,26 euro. In een slim huis gebruik je al snel 10 slimme stekkers, waardoor je op jaarbasis aardig wat geld kunt besparen door de zuinigste modellen uit te kiezen.

Kies niet alleen op prijs, maar ook op verbruik Vergelijk je het jaarlijkse stroomverbruik met de aanschafprijs van een slimme stekker (meestal tussen de 5 en 35 euro), dan blijkt al snel dat vooral het stroomverbruik bepalend is voor de totale kosten op de lange termijn. Toch vermelden veel verkopers niets over het energieverbruik.

Denk aan de compatibiliteit

Alleen letten op het stroomverbruik van een slimme stekker is niet genoeg. Het is minstens zo belangrijk dat de stekker goed samenwerkt met jouw slimme netwerk. De meeste modellen werken met Google Home en Amazon Alexa, terwijl Apple HomeKit selectiever is. Check daarom altijd de productbeschrijving om zeker te weten dat de slimme stekker bij jou thuis werkt.

Slimme stekkers die samenwerken met

Google Assistant en met Alexa

Stroomverbruik en verbindingstype

Waar komt het grote verschil in stroomverbruik tussen slimme stekkers vandaan? Dat heeft alles te maken met de verbinding met je thuisnetwerk. De meeste stekkers gebruiken wifi om bereikbaar te blijven, zodat jij ze op afstand kunt bedienen. Maar wifi verbruikt relatief veel energie – het signaal is eigenlijk krachtiger dan nodig is voor dit soort toepassingen.

Een zuiniger alternatief is een hub die het wifisignaal omzet naar een lichter protocol, zoals Zigbee of Z-Wave. Die vormen een soort schakel tussen je netwerk en de slimme stekkers. Het grote voordeel: dit soort verbindingen verbruiken vaak minder dan 0,5 watt.

©Proxima Studio - stock.adobe.com

Zigbee en Z-Wave

De zuinige protocollen die gebruikt worden zijn Zigbee en Z-Wave en die werken allebei prima. Maar ze zijn niet verenigbaar met elkaar. Je zult dus één systeem moeten kiezen. Daarnaast heb je een centrale hub nodig om alles aan elkaar te koppelen. Dat is een kleine investering die zich, door de lagere stroomkosten, snel terugverdient.

Slimme stekkerVerbruik (watt)Protocol
TP-Link Tapo P1151 – 1,5Wifi
TP-Link Tapo P1000,5 – 1Wifi
Shelly Plug S0,9 – 1,5Wifi
Iqore Smart Plug1 – 2Wifi
Aqara Smart Plug0,3 – 0,5Zigbee
Philips Hue Smart Plug0,3 – 0,5Zigbee
IKEA TRETAKTSmart Plug0,3 – 0,5Zigbee
Samsung SmartThings Outlet0,5 – 1,5 WZigbee
Fibaro Wall Plug V20,5 – 1Z-Wave
Qubino Smart Plug0,5 – 1Z-Wave

Verbruik van hubs voor Zigbee en Z-Wave

Voor een compleet beeld moeten we ook kijken naar het stroomverbruik van een Zigbee- of Z-Wave-hub. Zigbee-hubs verbruiken doorgaans tussen de 0,5 en 3 watt. Sluit je meerdere slimme stekkers of andere apparaten aan, dan verdien je dat al snel terug ten opzichte van wifi. Z-Wave-hubs verbruiken wat meer, meestal tussen de 2 en 10 watt.

Ook qua veelzijdigheid zijn er verschillen. De Philips Hue Bridge (Zigbee) is bijvoorbeeld erg zuinig, met een verbruik tussen de 0,5 en 1 watt. Maar deze werkt uitsluitend met Philips Hue-apparaten.

Een slimme start is het halve werk

Zoals je ziet, zijn er heel wat factoren om rekening mee te houden. Breng daarom vooraf in kaart wat je nu nodig hebt én wat je in de toekomst verwacht te gebruiken. Zo voorkom je onnodige kosten en bespaar je op de lange termijn, vooral als je ook let op het energieverbruik per apparaat.
