Review Sony Bravia Theatre Bar 9 - strak ontwerp met fijne surround
© Sony
Huis

Review Sony Bravia Theatre Bar 9 - strak ontwerp met fijne surround

De Bravia Theatre Bar 9 van Sony is een nieuw alternatief voor toppers als de Sonos Arc en de Samsung HW-Q990D. Zoals altijd gaat Sony de strijd aan met eigen argumenten en veel stijl.

Uitstekend
Conclusie

De Bravia Theatre Bar 9 is een topmodel dat het net anders aanpakt. Hij is eenvoudig in te stellen en te gebruiken, wat helemaal past bij de minimalistische uitstraling. De ingebouwde surroundtechnologie met fantoomspeakers werkt prima. Het mag een van de subtielste vlaggenschip-soundbars op de markt zijn, hij creëert wel een sterk gevoel van immersie en speelt muziek goed af. Wil je een echte surroundbeleving bij actiefilms? Dan zou je moeten overwegen die achterspeakers en subwoofer erbij te nemen, maar die zijn niet goedkoop.

Plus- en minpunten
  • Eenvoudig en intuïtief in gebruik
  • Slank en premium design
  • Gedetailleerd surroundgeluid
  • Klinkt goed met muziek in stereo en Atmos
  • HDMI-ingang klaar voor PS5 en Xbox Series X
  • Kostprijs extra subwoofer
  • Geen spectaculaire bassen
  • Chromecast ontbreekt

De minimalistische Bravia Theatre Bar 9 gebruikt dertien speakers om 7.0.2-kanalen heel breed de woonkamer in te sturen. Dat is een indrukwekkend aantal waarmee deze Sony-soundbar soundtracks in Dolby Atmos-formaat en Dolby Digital Plus 5.1-geluid kan afspelen zoals het hoort. Deze twee formaten kom je vaak tegen bij streamingdiensten zoals Netflix, Disney+ en Amazon Prime Video. Er is ook ondersteuning voor DTS:X en oudere DTS-formaten. Dat is én toekomstgericht én geeft je de mogelijkheid om oudere blu-ray-films correct af te spelen.

©Sony

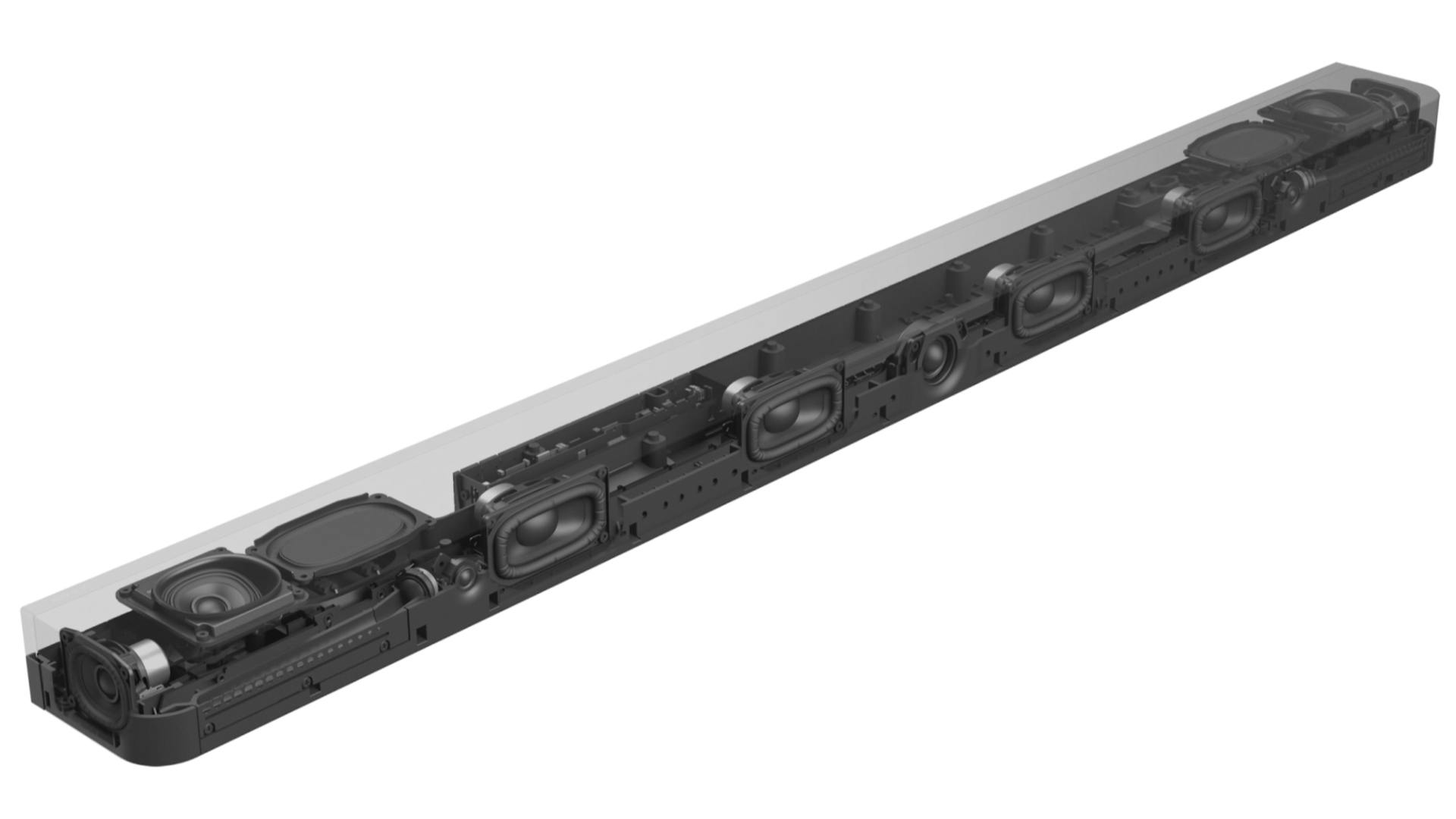

Er zitten bijzonder veel speakers in deze soundbar.

Met een adviesprijs van 1299 euro is de Bravia Theatre Bar 9 een echt topmodel onder de soundbars. Het is bovendien het nieuwe vlaggenschip in het Sony-assortiment en de opvolger van de HT-A7000. Iets lager gepositioneerd vinden we de goedkopere Bravia Theatre Bar 8 (ook nieuw), een iets compactere soundbar met minder speakers.

Geslaagde premiumuitstraling

 De duurdere Sony-soundbars zien er altijd heel chique uit en dat geldt ook voor de Bravia Theatre Bar 9. Bij de oudere HT-A7000 werd er gewerkt met zwart glas, dat helaas reflecties van het beeld veroorzaakte. Deze nieuwe Sony-soundbar is voor driekwart omhuld met een mooi zwart stofje en heeft hier gelukkig geen last van.

©Jamie Biesemans

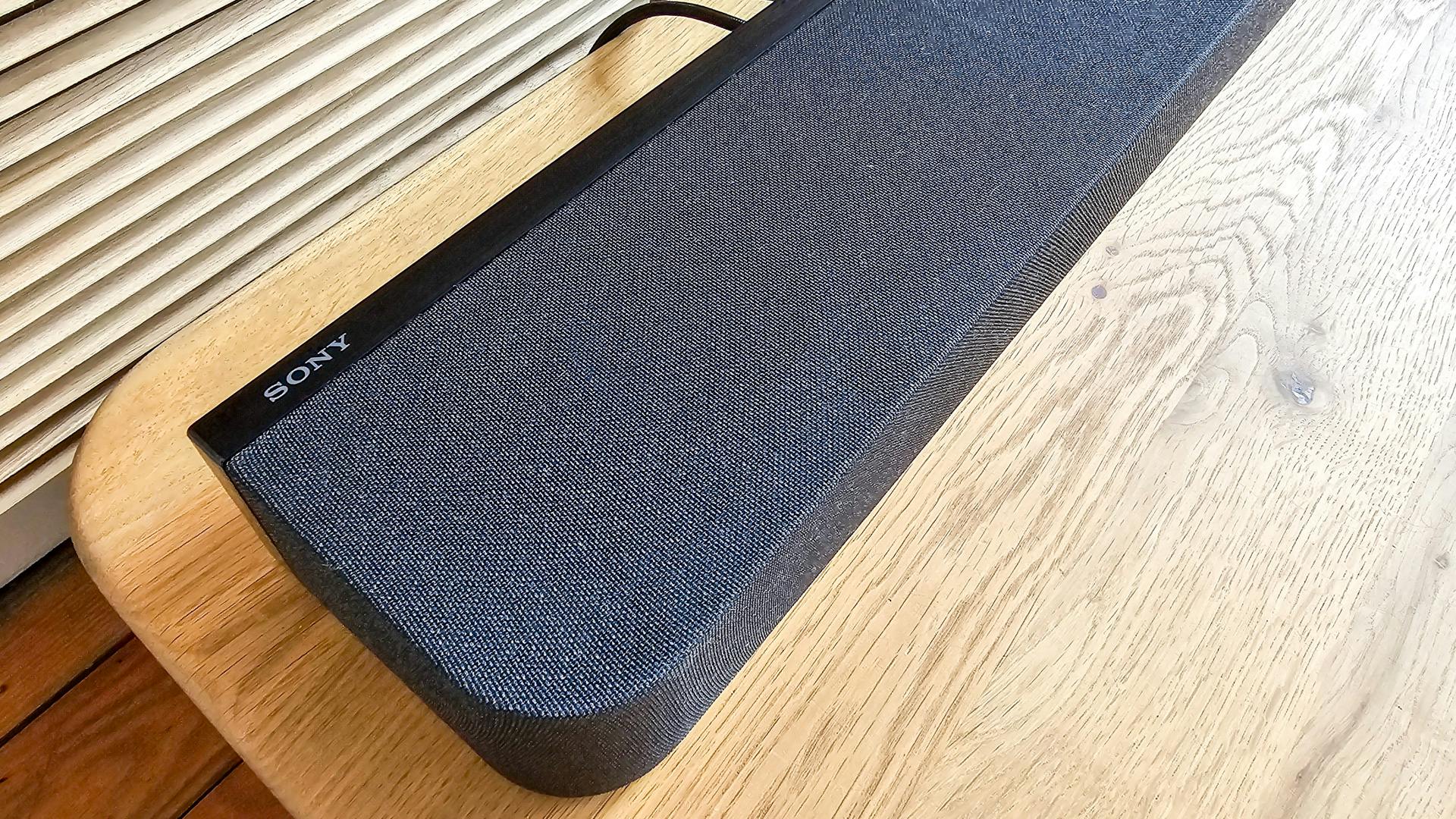

De afwerking is echt heel goed.

De afgeronde hoeken en het textiel zorgen voor een wat zachtere uitstraling die de Bravia Theatre Bar 9 een subtiele verschijning geeft. Er is zelfs geen display dat je afleidt tijdens het tv-kijken. Er zijn enkel een paar leds die van achter het luidsprekerdoek oplichten, maar heel veel vertellen ze je niet.

Qua formaat is deze soundbar ontworpen voor een scherm van 65 inch of groter. Al kan hij ook bij een 55inch-scherm geplaatst worden als je het niet erg vindt dat hij iets meer uitsteekt. Hij is niet erg hoog, waardoor je de Bravia Theatre Bar 9 goed kunt combineren met tv’s die op een voet staan.

©Jamie Biesemans

Geschikt voor gamers

Veel aansluitingen zijn er niet op de Bravia Theatre Bar 9. Naast een HDMI-eARC-poort die je best gebruikt voor de verbinding met de tv, is er slechts één extra HDMI-input. Deze is wel HDMI 2.1 en dus in staat om een 4K120- of 8K60-signaal van een PlayStation 5 of Xbox Series X te verwerken. Een goede keuze dus voor next-gen gamers die hun console niet rechtstreeks met de tv kunnen verbinden.

Surround, ook elders in de kamer

Om het verschil te maken met concurrerende soundbars, zet Sony eigen technologieën in. 360 Spatial Sound Mapping en Sound Field Optimization zijn de belangrijkste, en werden onder meer bij de HT-A7000 en het aparte HT-A9-surroundsysteem gebruikt. De eerste techniek belooft door middel van virtuele phantom-speakers een groter surroundveld te creëren waarop geluidseffecten verschijnen.

©Sony

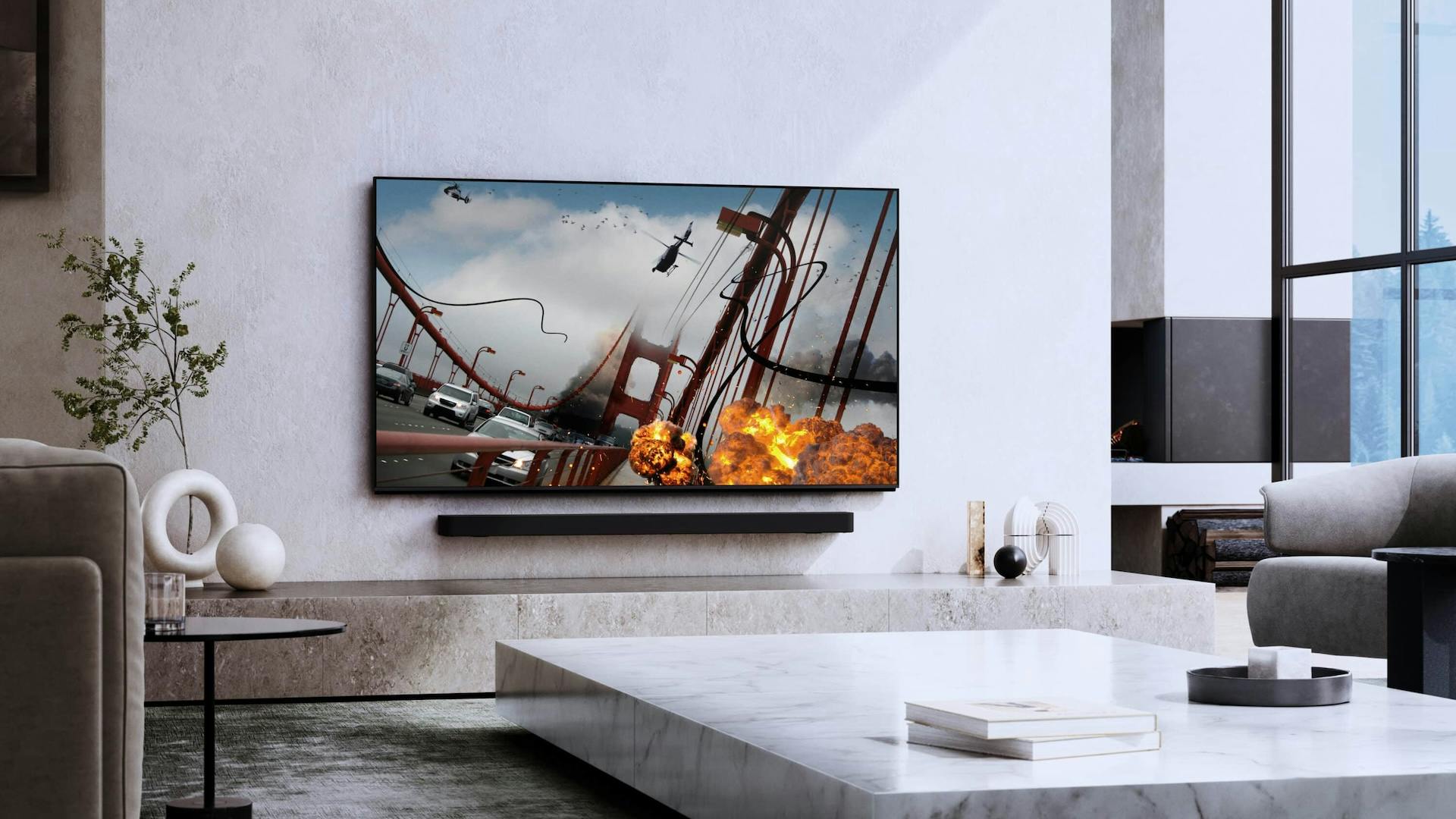

De Bravia Theatre Bar 9 kan ook aan de muur hangen.

De techniek Sound Field Optimization bouwt hier op verder en past de weergave aan de kamerinrichting aan. Én aan je zitplaats. Als je liever in de hoek van de L-vormige bank wilt zitten in plaats van recht voor het scherm, dan heb je in de app de mogelijkheid om even snel een test uit te voeren zodat de klank aan die hoekpositie wordt aangepast. Het is een slim idee dat rekening houdt met de realiteit van woonkamers die niet ideaal zijn ingericht.

Eén speaker in de doos

In tegenstelling tot bijvorbeeld de Samsung HW-Q990D of JBL Bar 1300, zitten er bij deze Sony geen extra subwoofer of draadloze achterspeakers in de doos. Het is wel mogelijk om de Bravia Theatre Bar 9 achteraf uit te breiden met deze extra’s. Fijn is dat je daarbij meer keuzes krijgt dan gebruikelijk. Zo zijn er twee draadloze subwoofers (de grotere SA-SW5 en de kleinere SA-SW3) en twee pakketten met achterspeakers (SA-RS5 en SA-RS3S).

©Jamie Biesemans

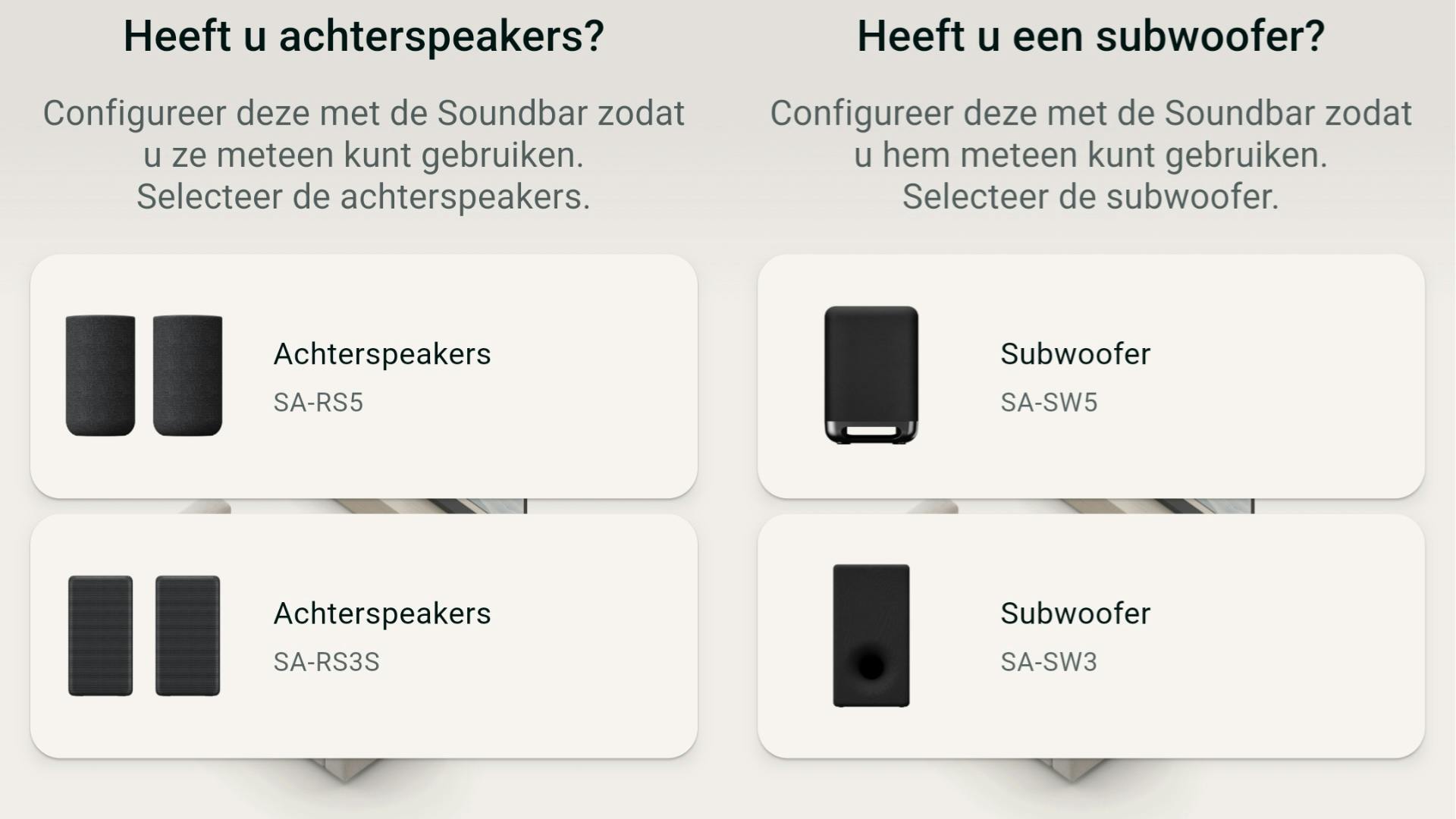

In de app koppel je makkelijk eventuele extra speakers en subwoofer.

De duurdere SA-RS5’s zijn daarbij de interessantere keuze omdat ze ook speakers bezitten die naar boven wijzen. Dat verhoogt het Atmos 3D-effect.

Als je de Bravia Theatre Bar 9 wilt uitbreiden met de grootste subwoofer en beste achterspeakers, dan moet je wel 1000 tot 1100 euro bij de aankoopprijs van de soundbar tellen. Dat is pittig, al is dat nog meer als je een Sonos Arc helemaal wilt uitbreiden met een Sub en een paar Era 300’s.

©Jamie Biesemans

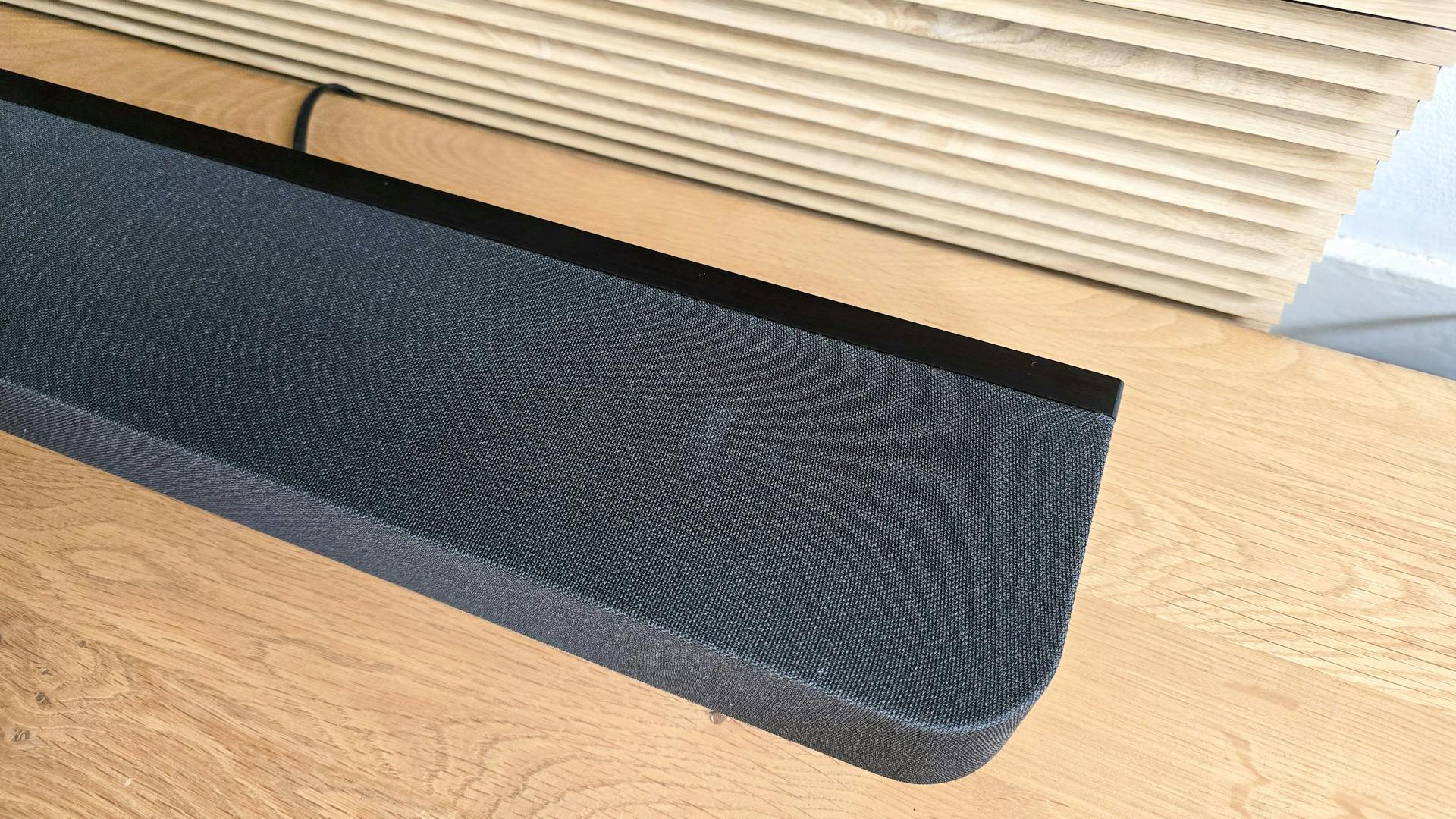

Stof toont niet al te snel op deze soundbar.

Minder keuze voor streaming

Op streamingvlak is de Sony uitgerust met de populairste opties: Spotify Connect, Airplay 2 en bluetooth. Bij dat laatste kun je rekenen op ondersteuning van LDAC, wat een betere audiokwaliteit belooft. Je Android-smartphone moet het wel ook aan boord hebben.

De Bravia Theatre Bar 9 kan 360 Reality Audio afspelen: muziek in een surroundformaat dat vooral Sony wil pushen. Dat klinkt wel goed, maar de belangrijkste streamingdienst die het aanbood was Tidal ... en deze gaf onlangs aan daarmee te stoppen. Hierdoor blijven er enkel een aantal heel kleine diensten over.

Vergeleken met de vorige generatie Sony-soundbars vallen er streamingopties weg. Zo is Chromecast er niet langer bij, wat het toch wel moeilijker maakt voor Android-gebruikers die geen Spotify-gebruiker zijn. Dat is spijtig. Zij moeten bluetooth gaan gebruiken of eventueel een app van de muziekdienst op de tv zelf om muziek af te spelen. Ook Sony’s Music Center-app waarmee je eigen bestanden kon afspelen werkt niet langer.

De app houdt het eenvoudig

Voor de nieuwe Bravia-soundbars introduceert Sony een nieuwe app, Bravia Connect. Met de Bravia Theatre Bar 9 wil Sony duidelijk consumenten aantrekken die complexiteit en vele features beu zijn. Dat zie je ook in deze app, die heel strak en sober presenteert. Er is eigenlijk maar één scherm dat je meteen naar het beperkte aanbod aan functies brengt.

©Jamie Biesemans

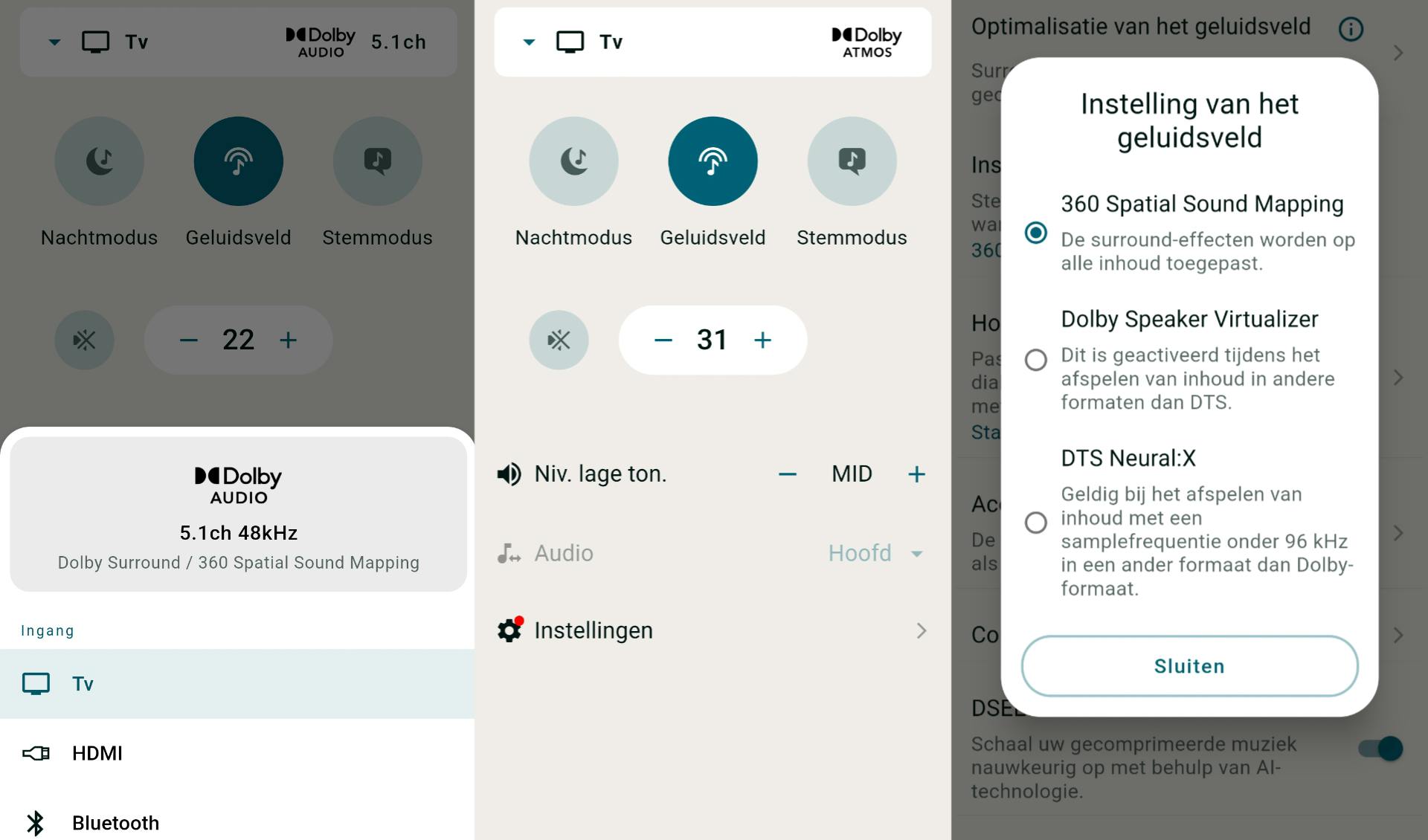

De Bravia Connect-app is eenvoudig te gebruiken.

Het is echt een heel verschil met uitgebreide apps zoals je die vindt bij onder meer Samsung en LG. Talloze audiomodi, een equalizer en een volumeregeling per kanaal? Dat vind je hier allemaal niet. Je kunt enkel het volume regelen, het geluidsveld in- en uitschakelen, en de bassen in drie stappen instellen. Een nachtmodus en een modus om stemmen helderder te maken ronden het aanbod af. Diezelfde eenvoud komt ook terug bij de mini-remote die bij de Bravia Theatre Bar 9 wordt geleverd.

Het is geen slechte zet van Sony om de bediening zo eenvoudig mogelijk te maken. Je kunt snel aan de slag met deze soundbar, ook als je minder technisch bent.

Meer instellen kan ook

Slim is dat iemand die wél graag sleutelt via de instellingenknop een uitgebreid aanbod opties vindt. Het blijft nog een bescheiden hoeveelheid, maar bij de geluidsinstellingen zijn er een paar zaken die zeker het uitproberen waard zijn.

Zo kun je bij een muurgemonteerde tv best eens spelen met de hoogte van het geluidsveld. Op deze manier zorg je voor geluidseffecten die wat hoger in de lucht hangen, wat beter met de beeldpositie kan overeenkomen. Om een surroundveld te krijgen, gebruikt de soundbar standaard Sony’s 360 Spatial Sound Mapping. Via de app kun je die technologie vervangen door eentje van Dolby of DTS. De Sony-oplossing werkt wat ons betreft beter, maar het kan geen kwaad om ook de twee alternatieven te proberen. Misschien bevallen ze jou wel beter.

Instellen via een stappenplan

Het instellen van de Bravia Theatre Bar 9 gaat snel. De meeste tijd ben je kwijt met het doorlopen van het stappenplan om de Geluidsveld-functie af te stemmen op je woonkamer. Daarbij wordt er drie keer dertig seconden lang testtonen afgespeeld terwijl je de smartphone in een bepaalde positie houdt. Volg de heldere instructies in de app en het kan niet fout gaan. Sony doet dat heel goed: met illustraties en korte tekst wordt alles prima uitgelegd. Het stappenplan doorlopen doe je trouwens maar één keer – tenzij je iets verandert aan de inrichting. Verplaats je de bank of komt er een grote kast bij, dan voer je het stappenplan het best opnieuw uit.

©Jamie Biesemans

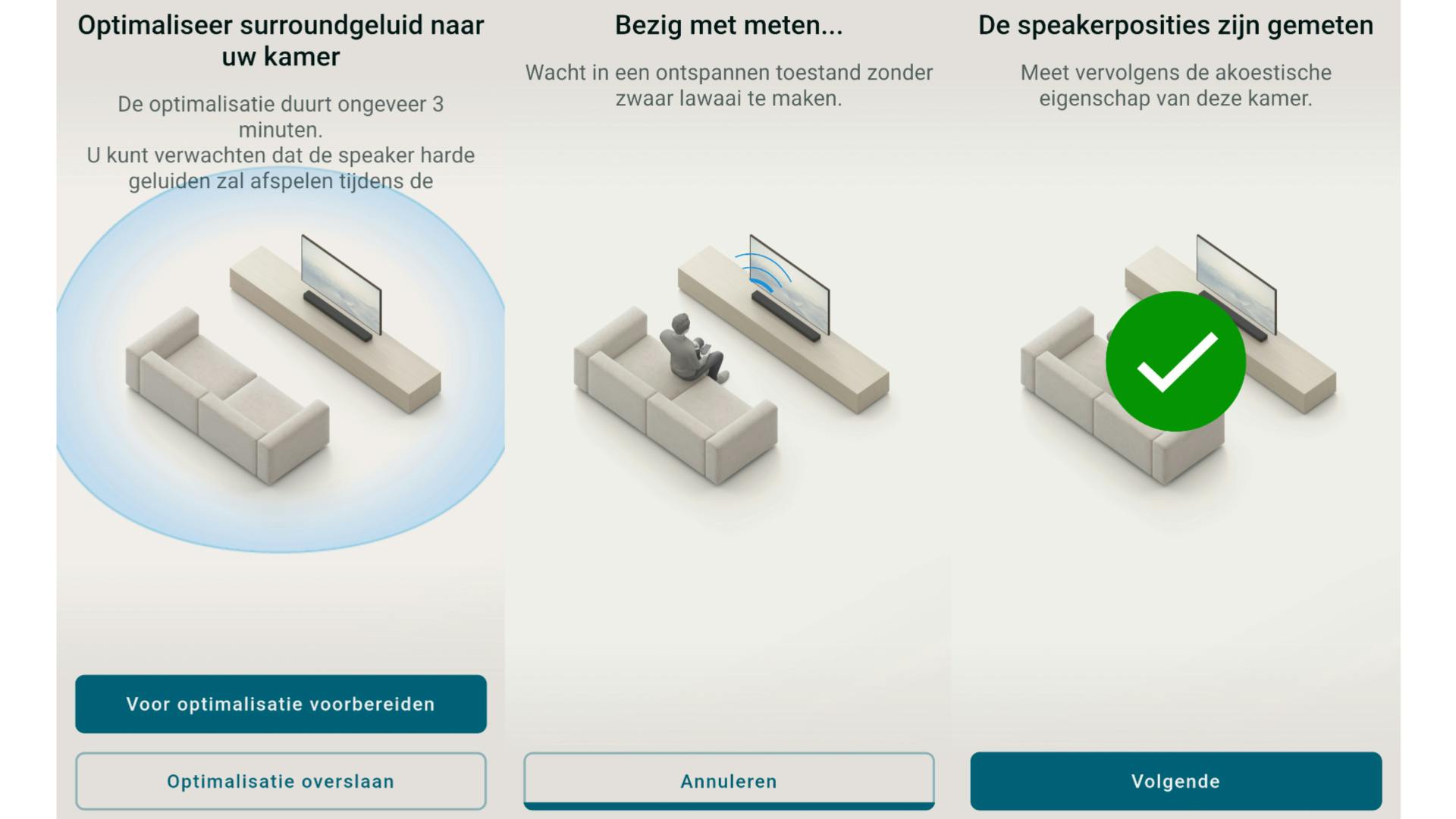

Het meten wordt helder uitgelegd in de app.

Zoals gezegd hoef je dat niet helemaal te doen als je elders in de kamer gaat zitten. Duik even in de Bravia Connect-app en tik op het hoofdscherm op Kijkpositie om het veel sneller af te handelen. Je moet dan gewoon even een half minuutje de telefoon voor je gezicht houden terwijl er heel kort testgeluiden afspelen. Zowel het langere stappenplan als (eventueel) de korte Kijkpositie-test zijn de moeite waard om uit te voeren. De helderheid en de 3D-ervaring worden er stukken beter door. Dit is een sterk punt van deze Sony-soundbar.

Een fijnere surroundervaring

Kijken we naar een paar afleveringen van het nieuwe seizoen van ‘The Boys’ op Prime Video en ‘Jason Bourne’ via Netflix, dan krijgen we dialogen zeer goed aangeleverd. Bij de Bourne-films wordt continu muziek ingezet om de spanning op te drijven en dat weet de Sony-soundbar meeslepend over te brengen. Muziek klinkt ook prima als we tracks streamen via Apple Music op de LG OLED65C25 in de woonkamer, met name Atmos-versies (bijvoorbeeld van het nieuwe album van Billie Eilish).

Er zit ook bijzonder veel detail in een Egyptisch fragment van ‘Napoleon’ op Apple TV. Dat is heel fijn, want het zorgt voor veel immersie. Terwijl Napoleon door de woestijn reist en even een mummie inspecteert, waait de wind realistisch voor ons gevoel rond het scherm. Later is er ook een hele scène in een regenbui die even natuurlijk overkomt – en dat is een geluidseffect dat vaak kunstmatig uit een soundbar rolt. De geluidsveld-technologie zorgt voor een heel open geluidsbeeld vooraan aan de tv.

©Jamie Biesemans

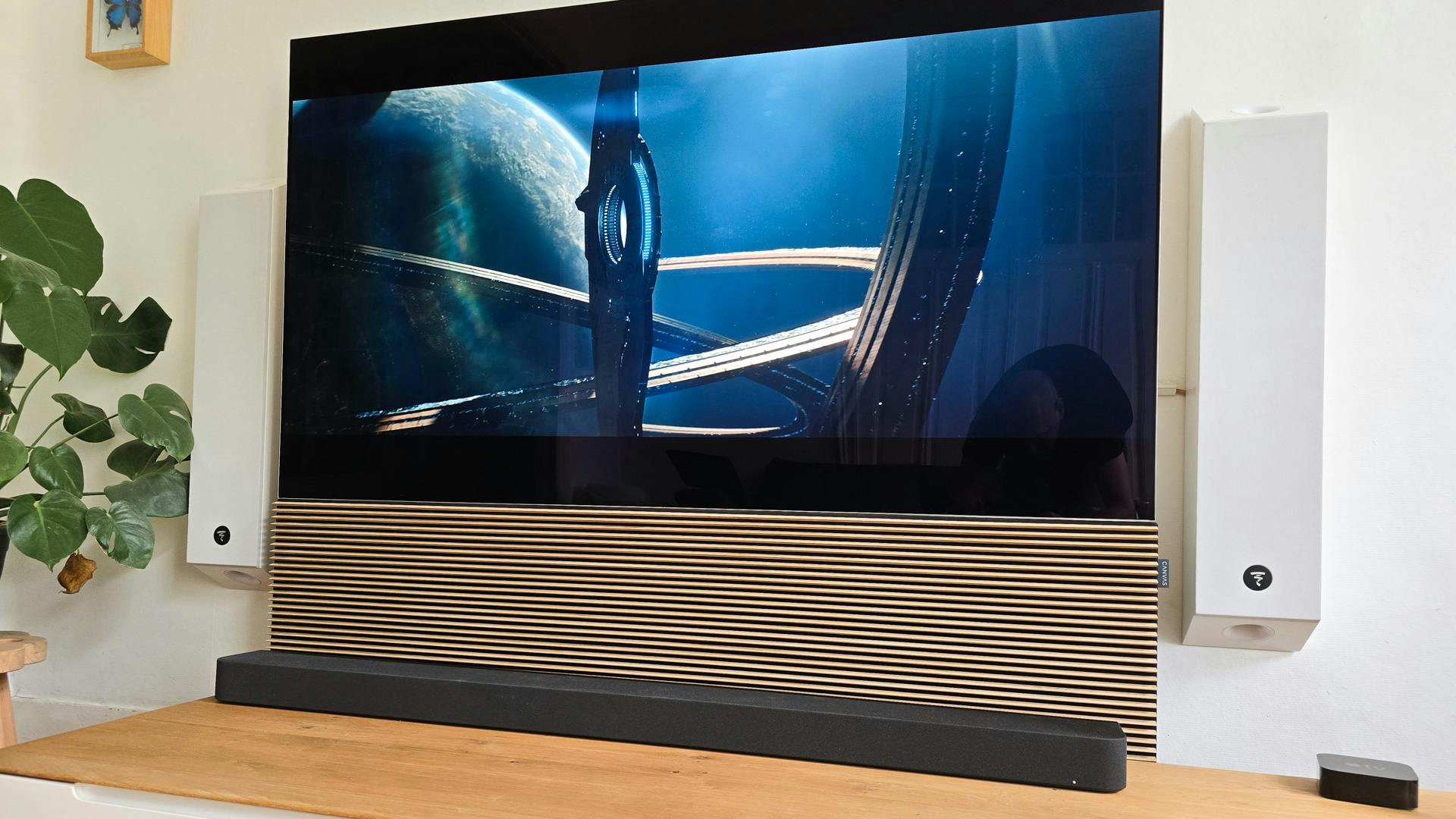

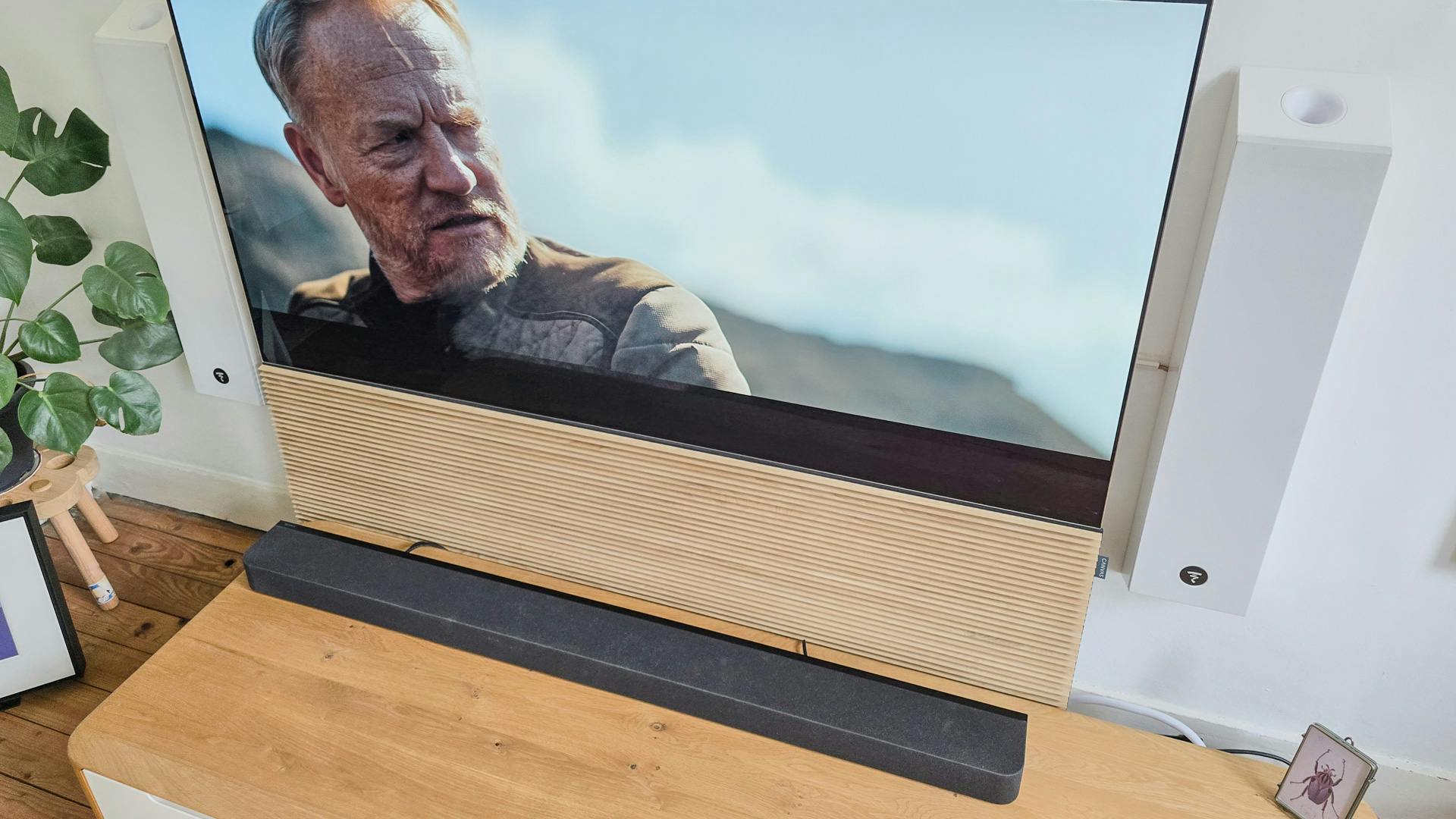

De Bravia Theatre Bar 9 zet je best tien centimeter voor het scherm.

Wil je echte omhulling? Dan zou je toch voor die extra achterspeakers moeten gaan. Bij de race in ‘Ready Player One’ bijvoorbeeld, scoort de Bravia Theatre Bar 9 op verschillende vlakken. De chaos van auto’s die botsen en crashen wordt goed overgebracht. Niet met wollige bassen of vervorming, maar met een goede definitie waardoor je die geluidseffecten ook echt hoort bewegen. Sommige geluidseffecten werden zelfs indrukwekkend breed in de kamer geprojecteerd, veel grootser dan heel wat concurerrende merken.

Liefhebbers van spectaculaire actiegeluiden zullen echter een gevoel van gemis hebben. De Tyrannosaurus Rex die wagens oppeuzelt of King Kong die een hoge sprong maakt, daar missen we die grote knal wel. Dat was ook bij voorloper HT-A7000 het geval, het is echt een keuze van Sony om voor omhulling en detail te gaan. Een draadloze subwoofer toevoegen zou hier iets aan doen.

Conclusie

De Bravia Theatre Bar 9 is een topmodel dat het net anders aanpakt. Hij is eenvoudig in te stellen en te gebruiken, wat helemaal past bij de minimalistische uitstraling. De ingebouwde surroundtechnologie met fantoomspeakers werkt prima. Het mag een van de subtielste vlaggenschip-soundbars op de markt zijn, hij creëert wel een sterk gevoel van immersie en speelt muziek goed af. Wil je een echte surroundbeleving bij actiefilms? Dan zou je moeten overwegen die achterspeakers en subwoofer erbij te nemen, maar die zijn niet goedkoop.
