Zonnepanelen hebben over het algemeen een levensduur van 25 tot 30 jaar. Dat lijkt onverslijtbaar en in principe hoef je inderdaad nauwelijks om te kijken naar de installatie. Toch zijn er bedrijven die een onderhoudscontract proberen te slijten, waarbij de panelen jaarlijks worden schoongemaakt. Is dat nodig? Kun je het ook zelf doen? En hoe vaak moeten je zonnepanelen een schoonmaakbeurt krijgen?

Zonnepanelen zijn zelfreinigend en daarom bijzonder onderhoudsarm. Door de hellingshoek spoelt het meeste vuil gewoon van de installatie af. Bovendien is het geharde glas beschermd door een vuilafstotende coating: de zogenaamde nanocoating. Beide eigenschappen zorgen dat een regenbui voldoende is om ze schoon te maken. En aan regen hebben we in Nederland en België geen gebrek. Bovendien doet de wind de rest. Een stevige bries neemt het meeste vuil en ander afzettingen met zich mee. Moet er dan niemand het dak op?  Helaas wel, maar niet vaak…

Hardnekkig vuil

Toch kan er hardnekkig vuil op de panelen belanden en blijven kleven – denk aan vogelpoep. En als het langere tijd niet regent, blijft er soms zand op het oppervlak liggen. Regelmatig komt het voor dat er een laagje zand op je auto, tuinmeubels en zonnepanelen neerdaalt: het fameuze Sahara-zand. Ligt je woning aan de kust, dan zit er veel zout en zand in de lucht. En ook in een bosrijke omgeving kan er behoorlijk wat smurrie en pollen op de panelen achterblijven, en dan moet je wel actie ondernemen. Vanwege hun opstelling kan het lastig zijn om de panelen zelf schoon te maken. Laat daarom een professioneel schoonmaakbedrijf de klus klaren. Dat kost tussen de 100 en 150 euro.

Volg het rendement

Via de smartphone volg je de opbrengst van de installatie. Merk je dat de panelen minder presteren, controleer dan zeker of er viezigheid op de panelen zit. Dat kan op jaarbasis 2 tot 3 procent aan opbrengst schelen. Een studie aan de universiteit van Californië berekende dat het rendement door vuil en stof zelfs tot 7,5 procent kan dalen, maar zoals Albert Hammond zong: “It never rains in Southern California.” Deze Amerikaanse staat is niet bepaald een referentie, omdat daar regelmatig  periodes voorkomen van meer dan 140 dagen zonder regen.

©Marina Lohrbach

Wanneer?

Op welk moment kun je de panelen het best schoonmaken? Je leest online soms dat je de panelen elk jaar of om de twee jaar moet laten schoonmaken. Dat is overdreven. Het volstaat om de zonnepanelen eens in de drie of vier jaar een beurt te geven. Liefst in de lente, vooral niet in de winter en altijd op een moment dat de installatie geen of nauwelijks elektriciteit produceert. Sowieso kun je deze klus het best ’s avonds klaren.

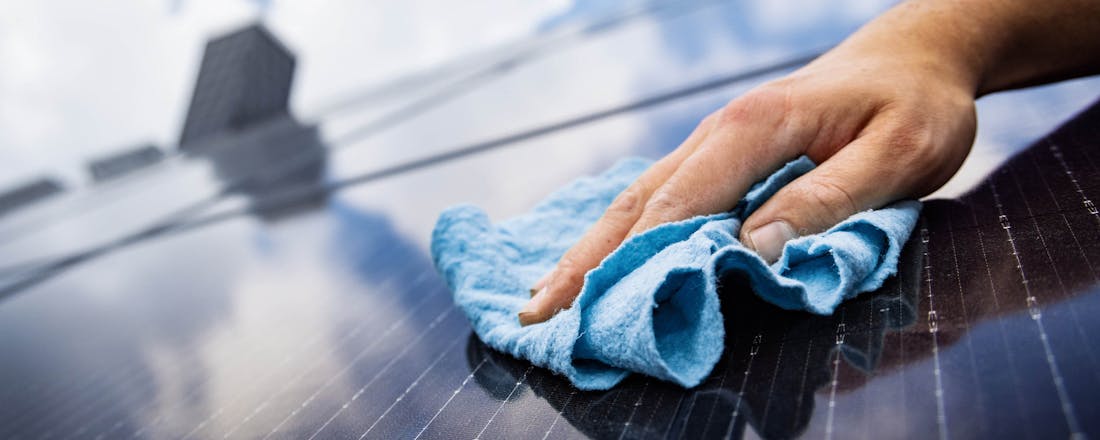

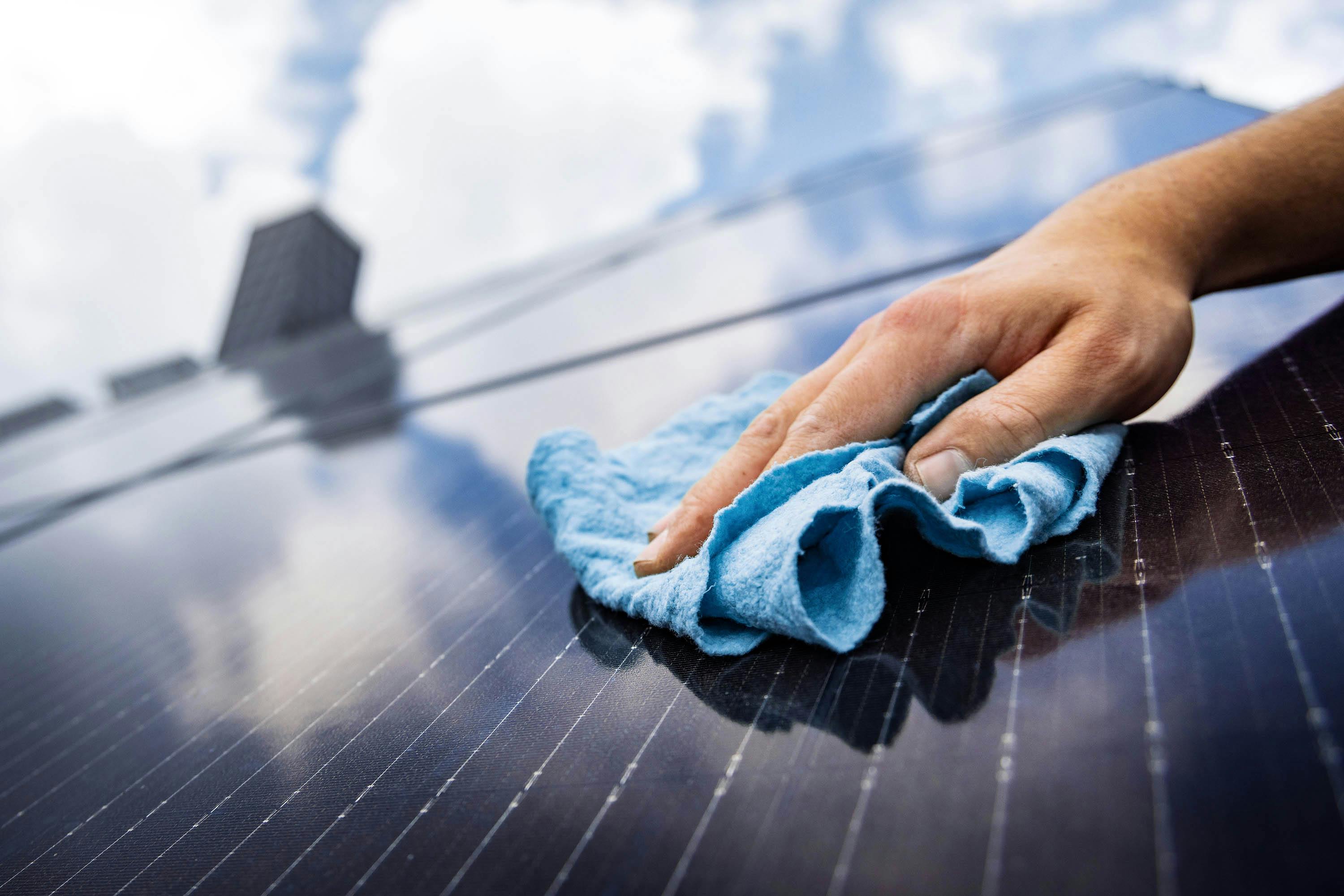

Zelf doen

Wil je het zelf doen, volg dan de volgende stappen.

◾ Voordat je de ladder opklimt, schakel je de zonnepanelen uit en zorg je dat je alle schoonmaakmiddelen en een zachte doek bij de hand hebt. Dat uitschakelen doe je aan de omvormer. Je kunt ook de zekering van de zonnepanelen even uitschakelen.

◾ Begin dan met het grove vuil te verwijderen, zoals bladeren, dode naalden of vogelnesten tussen de panelen.

◾ Reinig de zonnepanelen met lauwwarm water en een neutraal schoonmaakmiddel. Gebruik nooit chemische middelen of een harde schuurspons, maar een zachte doek.

◾ Tot slot kijk je even of alle verbindingen nog steeds goed zijn aangedraaid. Daarna kun je de zonnepanelen opnieuw aanzetten.

Osmosewater

Pas dus op met schoonmaakmiddelen. Die kunnen strepen op de zonnepanelen veroorzaken die de straling van de zon kunnen weerkaatsen, en dan krijg je het tegenovergestelde effect, namelijk dat het rendement vermindert. De beste manier om je zonnepanelen schoon te maken, is met osmosewater en een zeem.

Osmosewater is goedkoop en vrij van kalk en andere stoffen, zodat het geen strepen of vlekken achterlaat. Door een zeem of zachte doek te gebruiken, voorkom je schade aan de zonnepanelen. Osmosewater ontstaat door zuiver water onder druk te filteren middels een fijn membraan. Hierdoor worden alle onzuiverheden zoals zouten, kalk, ammonium enzovoort uit het water verwijderd. De gemiddelde prijs van dit osmosewater bedraagt 0,02 euro per liter.

©Osmosepunten.nl

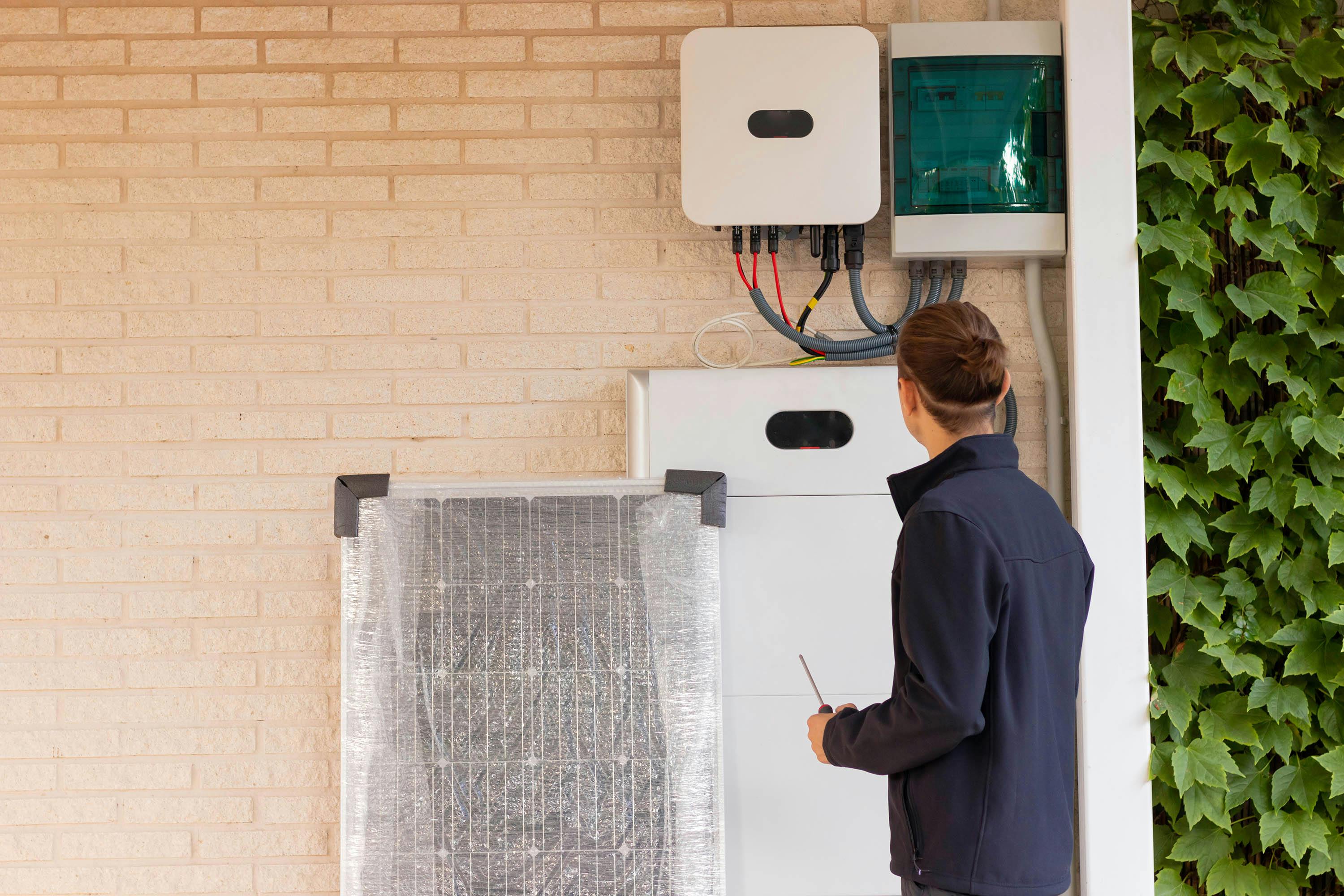

Omvormer

Aan de omvormer, het belangrijkste onderdeel binnenshuis van de zonnepaneleninstallatie, kun je weinig doen. Alleen hangt die vaak op zolder of in een garage waar het stof zich kan ophopen. Het volstaat om de omvormer nu en dan met een kleine schoonmaakbeurt stofvrij te maken. Doe dat vooral bij toestellen met een ventilator. Verwijder het stof van de luchtinlaten en controleer of de ventilatieroosters niet verstopt zitten.

De levensduur van de omvormer is korter dan die van de zonnepanelen. Hij gaat meestal 12 tot 15 jaar mee. Als je hem moet vervangen, kost dat ongeveer 1.200 euro exclusief plaatsing. Zorg dus dat de lucht rond de omvormer goed kan circuleren. Als het toestel oververhit zou raken, leidt dat tot zwakkere prestaties en een kortere levensduur.

Controleer de aansluitingen, het display en kijk of er corrosie op de verbindingen zit. Als een lampje op de omvormer verdacht doet, neem je zo snel mogelijk contact op met de installateur, die dan uitzoekt wat het probleem is. Behalve het reinigen kun je de volledige installatie ook af en toe laten controleren op defecten.

©NOWRA photography - stock.adobe.com

Sneeuw niet ruimen

Vijand nummer één is niet vogelpoep, maar sneeuw. Als de panelen bedekt zijn door een wit sneeuwtapijt en de hellingshoek te klein is, kunnen de fotovoltaïsche cellen geen licht meer absorberen. Laat de sneeuw desondanks rustig liggen, en wel om drie redenen: 1) het is sowieso niet verstandig om met vriesweer het dak op te klauteren, 2) door de sneeuw weg te schrapen riskeer je de coating van het glas te beschadigen en 3) het rendement tijdens deze koude donkere dagen is überhaupt zo laag dat het sop de kool niet waard is. Als de sneeuw van de zonnepanelen is gegleden, laat je die rustig liggen. Die sneeuw weerkaatst het licht, wat de hoeveelheid zonneschijn op de panelen verhoogt.

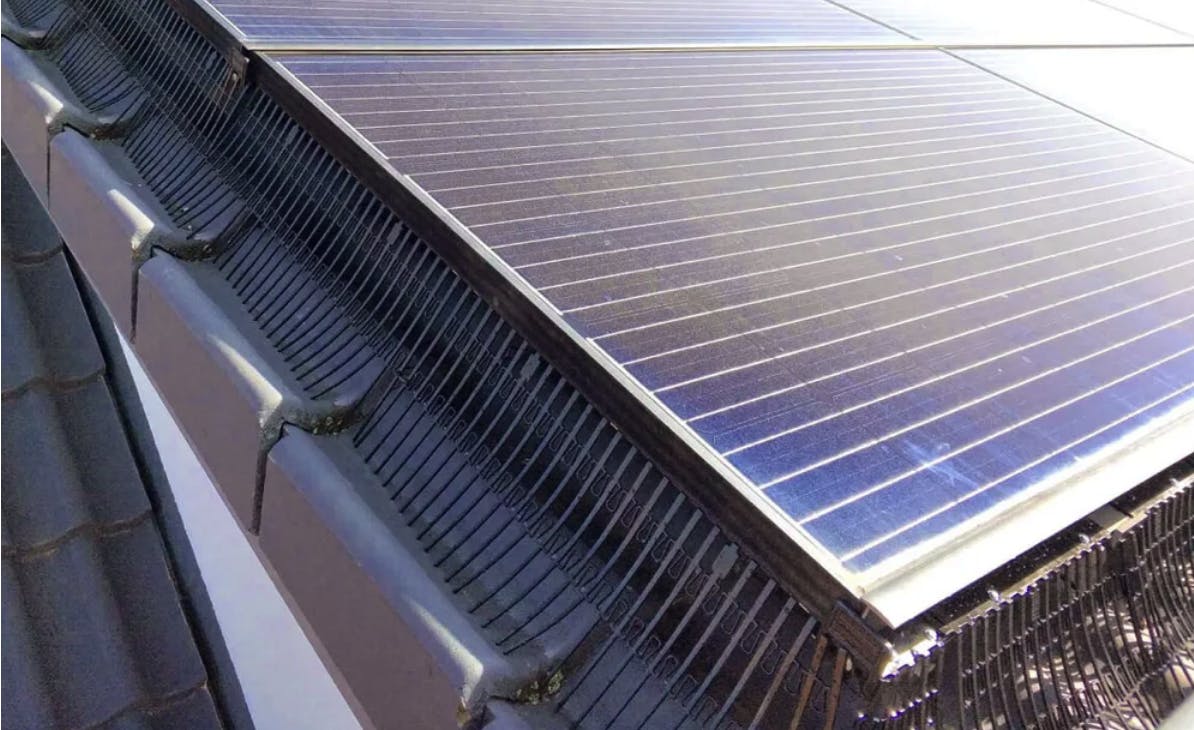

Vogelnesten onder de panelen

Tussen de zonnepanelen en de dakpannen of dakleien bevindt zich altijd een kleine opening. Die ruimte dient als ventilatieruimte, zodat de panelen kunnen afkoelen als ze te warm worden. Bovendien is de achterkant van de panelen geschikt om de bekabeling uit het zicht te houden.

Helaas gebeurt het vaak dat vogels hun nesten tussen het dak en de zonnepanelen maken. Het is lekker warm en het nest is verborgen voor bijvoorbeeld eksters. Dat zorgt echter voor geluidsoverlast onder het dak en rommel in de dakgoot, waardoor die verstopt kan raken. Ook de ventilatie van de panelen wordt hierdoor belemmerd. Bovendien trekt het insecten aan.

Bij het schoonmaken van de panelen moet je dus even goed kijken of er vogelnesten zitten. Je kunt deze nestbouw voorkomen door een vogelweringssysteem aan te brengen. Dat is een strip met kunststof pennetjes die je met clips vastzet op de rand van de zonnepanelen.
