De Kia EV9: is dit de nieuwe koning in het elektrische SUV-segment?
© KIA
Mobiliteit

De Kia EV9: is dit de nieuwe koning in het elektrische SUV-segment?

Maak kennis met de Kia EV9, Kia's nieuwste elektrische troef die de SUV-wereld komt opschudden. We duiken onder de 'motorkap' en vertellen je waarom deze auto meer is dan alleen een indrukwekkende verschijning. Zet je schrap voor een ritje in de toekomst van elektrisch rijden, waarbij we de EV9 binnenstebuiten keren om te zien of hij de hype echt waarmaakt.

Zeker, het merk hééft al een zevenzitter in huis. Een behoorlijk forse zelfs, voorzien van een stekker: de plug-in hybride Sorento. Ondanks z'n formaat is dat echter geen full-size zevenzitter, en het is ook geen volledig elektrische auto. Tijd voor Kia dus om door te pakken, en dat deden de Koreanen dan ook.

Watch on YouTube

Onlangs reed Irwin Versteegh van InstaAutoVlog met het nieuwe vlaggenschip van het merk dat ooit furore maakte met auto's als de Pride en de Picanto. Deze keer komt Kia met een auto die een strijd met dikke Volvo’s en wellicht zelfs Benzen gaat voeren in plaats van een Suzuki Alto: dit is de Kia EV9.

©KIA

'Opposites United'

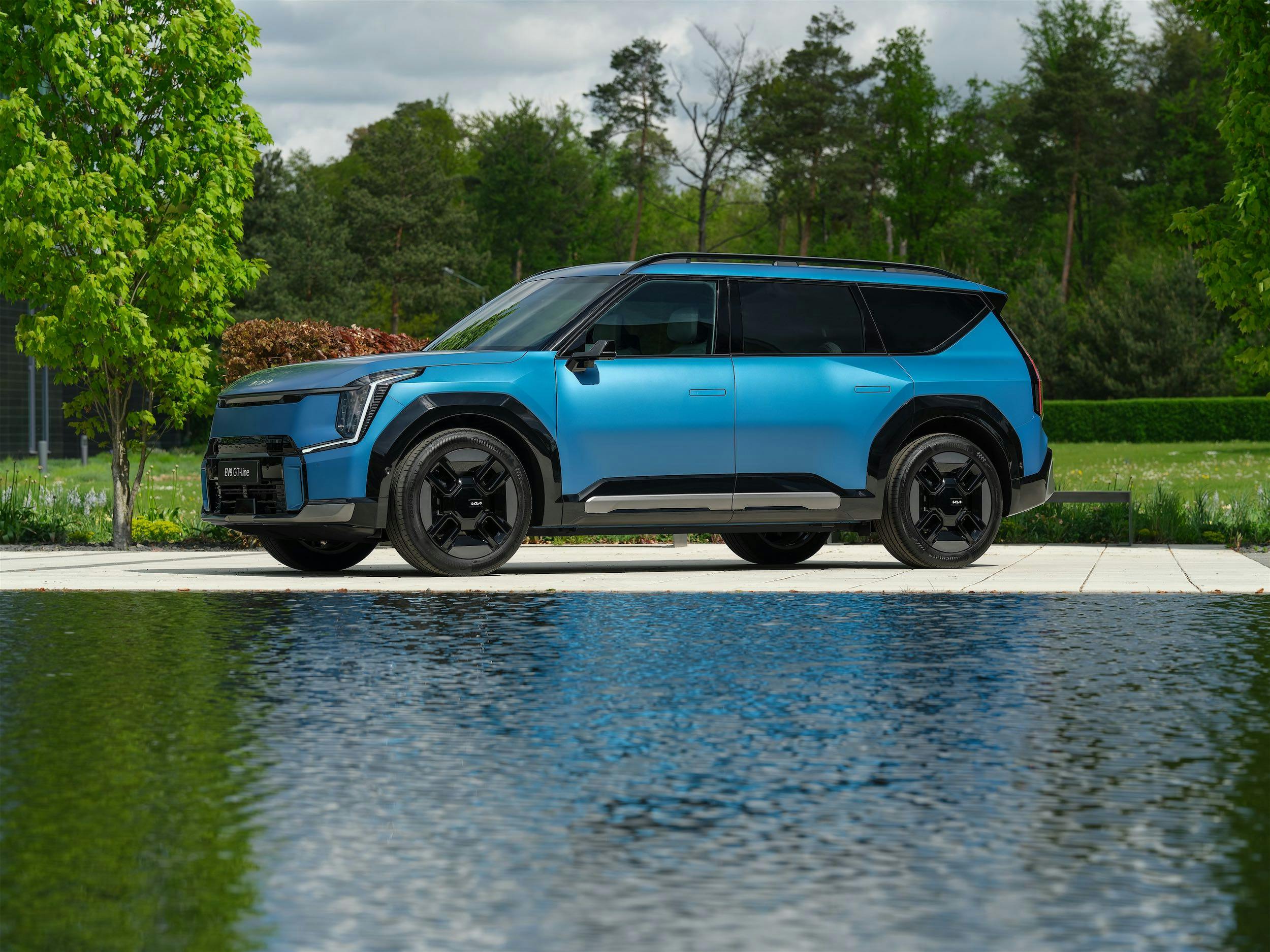

De nieuwe Kia EV9 is een auto die opereert in het-full size SUV-segment. Denk aan een direct – weliswaar non-premium – alternatief voor de ophanden zijnde Volvo EX90 en de Tesla Model X. Hoe dan ook probeert Kia de EV9 te kenmerken met  een designtaal die ‘Opposites United’ is gedoopt, een vinding van hoofddesigner Karim Habib. Het doel? Elegante lijnen combineren met hoekige vormen en een hoogstaand technologisch voorkomen.

Iets waar het designteam absoluut in is geslaagd, want of je ‘m nu mooi vindt of niet; de EV9 is een opvallende verschijning. Een traditionele grille ontbreekt, want niet nodig vanwege het ontbreken van een verbrandingsmotor die koeling nodig heeft. Ondanks het gemis van dit stukje traditionele visuele onderbreking, oogt het front van de auto in balans. Origineel zijn daarnaast de ‘hoekige’ leddagrijverlichting en de ledkoplampen met naar wens zelfs Matrix-technologie, waarmee een voor- of tegenligger uit het grootlichtbeeld kan worden gefilterd.

©KIA

Groter dan een EX90

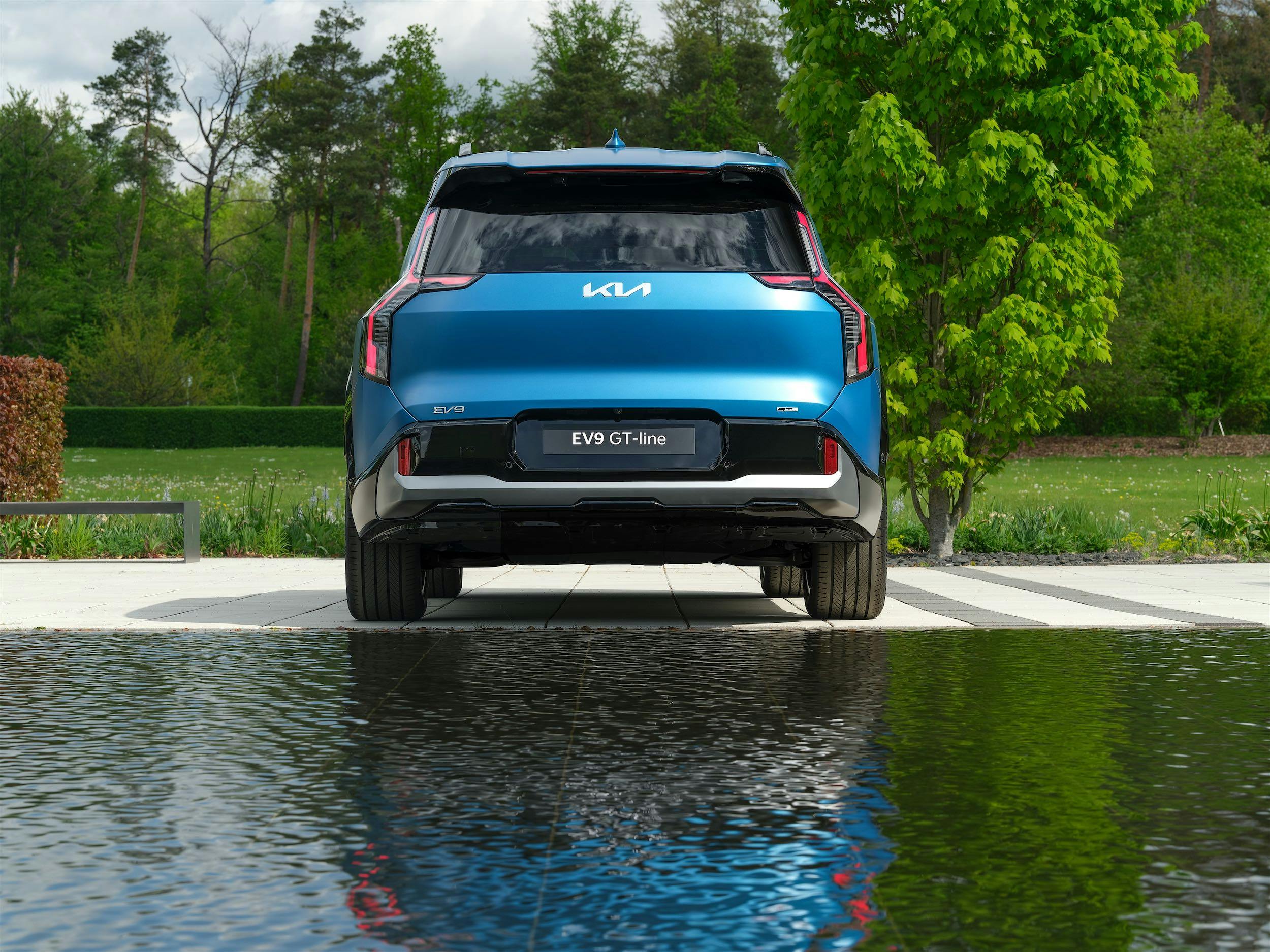

Aan de achterkant zien we eveneens een kenmerkende lichtsignatuur en bestaat er bovendien geen enkele twijfel dat de EV9 een forse auto is. Vanuit welke hoek je ‘m ook bekijkt, de EV9 is trots op zijn afmetingen. Dik 5 meter lengte bijvoorbeeld gecombineerd met een wielbasis van 3,10 meter. De breedte zonder buitenspiegels? 1,98 meter. En een hoogte (zonder dakrails) van 1,78 meter. Daarmee is-ie dus breder en hoger dan de Volvo EX90!

De perfecte receptuur voor een riant interieur, helemaal gecombineerd met het eGMP-platform (EV-basis waarop ook de Kia EV6 en de Hyundai Ioniq 5 en 6 zijn gebouwd). Deze onderhuidse technologie zorgt namelijk voor een vlakke bodemplaat (waarin de batterij schuilt) en dus een basis waarop de Kia-designers los konden gaan.

En dat hebben ze gedaan. Zo wordt de EV9 standaard geleverd met zeven zitplaatsen en kun je zelfs opteren voor een 6-zits configuratie in combinatie met draaibare stoelen op de tweede zitrij (zie foto's hieronder). Een soort van limousine-opstelling dus, of simpelweg een extra gemakkelijke instap naar de derde zitrij. En nu we daar toch zijn aanbeland...

©KIA

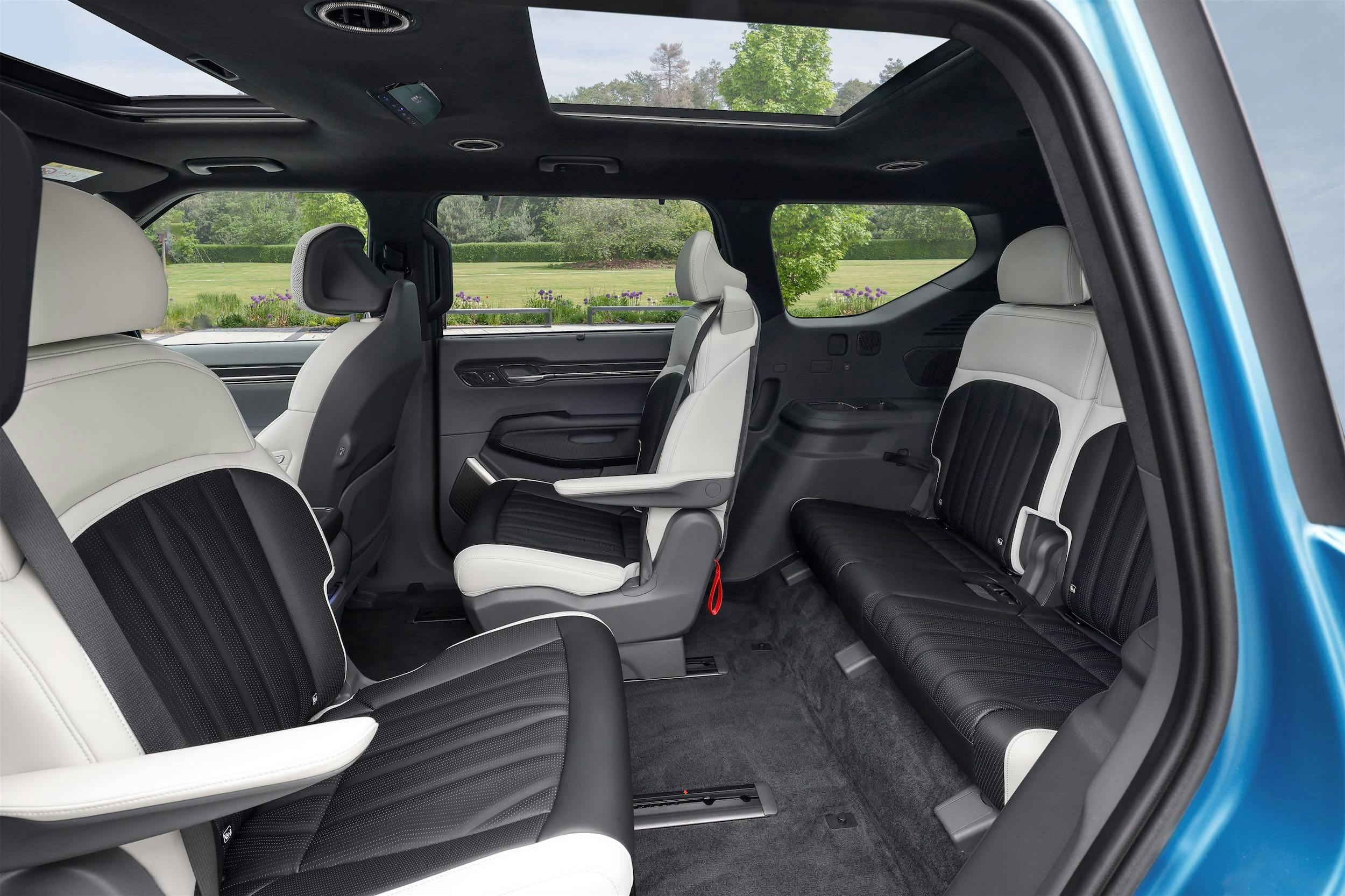

Volwaardige zevenzitter

...dat is iets waar de EV9 zich sowieso mee onderscheidt ten opzichte van bijvoorbeeld de Sorento. Dit is met recht een volwaardige zevenzitter. Na het eenvoudig ontgrendelen van een van de buitenste stoelen op de tweede zitrij neem je zelfs als volwassene gemakkelijk plaats op één van de twee zetels achterin. Je geniet vervolgens van voldoende been-, hoofd- en leefruimte en krijgt bovendien comfort als ventilatieroosters, bekerhouders en usb-aansluitingen. Dat alles met behoud van hetzelfde comfort op de tweede zitrij, waar je zelfs standaard geniet van stoelverwarming én – ronduit uniek – stoelventilatie. Elke Kia EV9, zelfs de instapper, wordt dus geleverd met vier verwarmde en gekoelde zitplaatsen.

©KIA

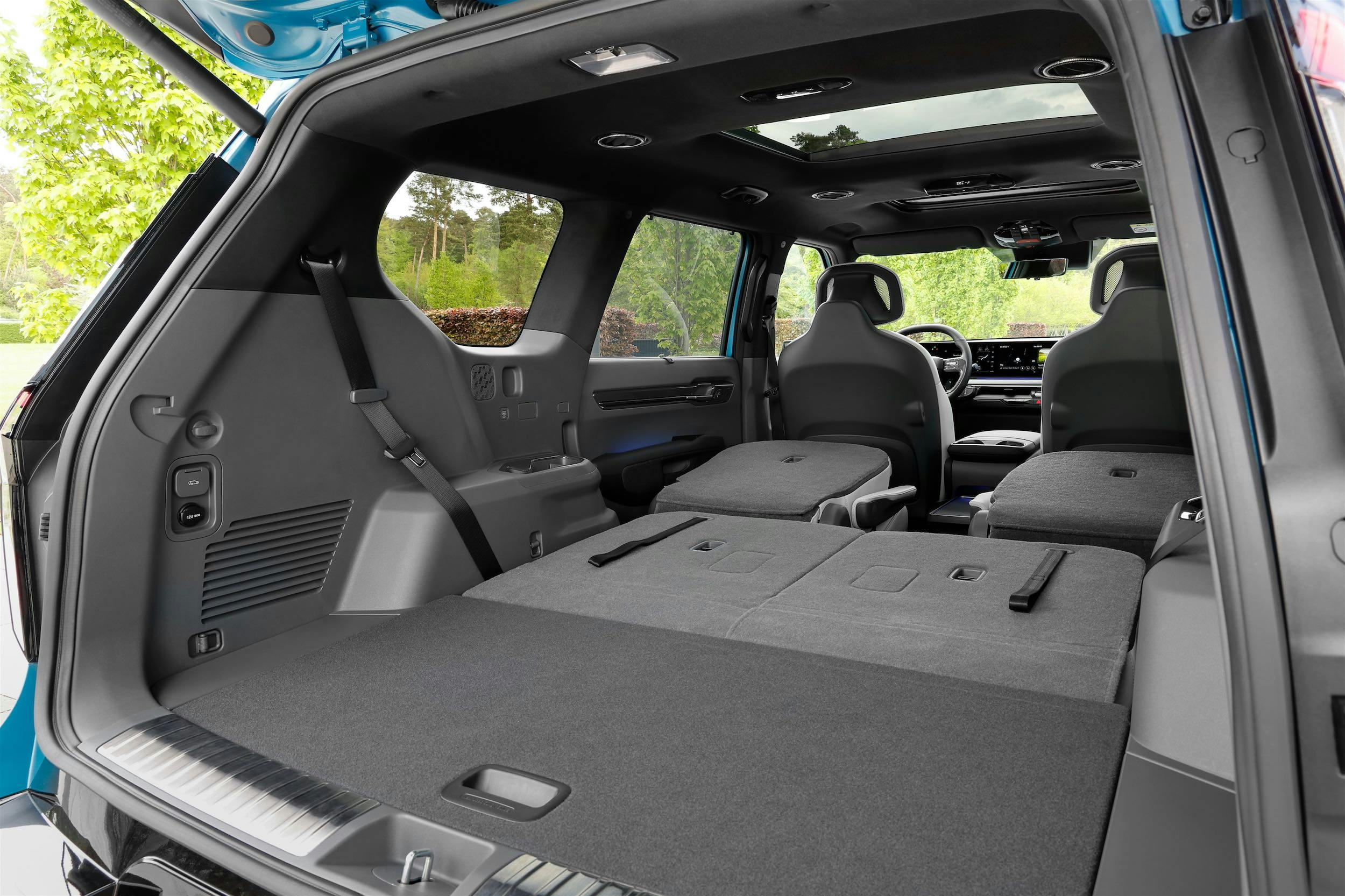

2,3 kuub bagageruimte

Denk bovendien niet dat er dan geen bagageruimte meer overblijft, want zelfs als de (overigens elektrisch op of neer te klappen) derde zitrij wordt gebruikt, blijft er 333 liter bagageruimte over. Dat is bijna het dubbele van wat er achter de derde zitrij in een Kia Sorento PHEV overblijft, en bijna vergelijkbaar met dat van een Volkswagen Polo. En jawel, het zijn meer liters dan de Volvo EX90 en zelfs meer dan in een Land Rover Defender!

Gebruik je de derde zitrij niet, dan ontstaat er een vlakke vloer en beschik je over maar liefst 828 liter bagageruimte in totaal. Klap je álles neer, dan ontstaat er wederom een vlakke vloer en slokt de EV9 maar liefst 2,3 kuub in totaal.

©KIA

Massage voor de bestuurder

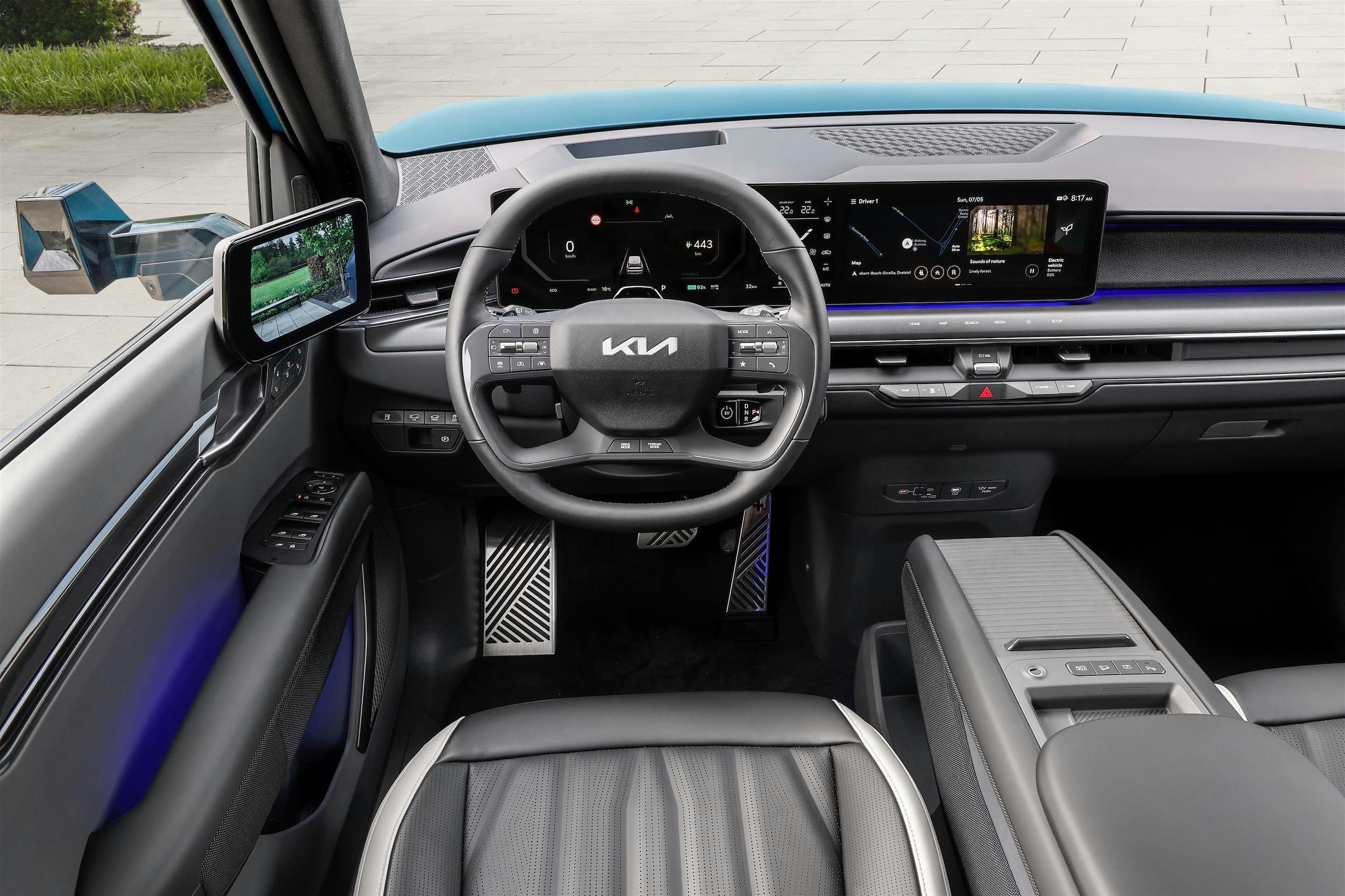

Neem je plaats achter het stuur, dan valt het om te beginnen op dat de EV9 minder hoog instapt dan je in eerste instantie zou verwachten. Je schuift redelijk op heuphoogte achter het stuur, maar geniet vervolgens wel van een onvervalst 'king of the road'-gevoel. Je neemt plaats op ongekend comfortabele stoelen waarbij je als bestuurder vanaf de Launch Edition bovendien geniet van een zeer grondige massagefunctie. Zelfs het zitvlak wordt gekneed! De zitting heeft bovendien een verlengbaar zitvlak met extra ondersteuning voor de onderbenen en met name het comfortabele karakter van de hoofdsteun valt in de smaak.

©KIA

Brééédbeelddisplay

Kia spreekt daarnaast van een '29 inch breed panoramadisplay' dat de bovenkant van het dashboard siert. Een klein leugentje, maar de boodschap komt over. In feite zijn het twee 12,3 inch brede lcd-schermen naast elkaar – dezelfde schermen als die in de Kia EV6, zij het met een catch. Er tussenin zien we namelijk iets nieuws in de vorm van een extra touchscreen waarop je allerlei informatie omtrent de klimaatregeling kunt zien én bedienen. Een slimme zet, want dat extraatje brengt het totaal op 29 diagonale inches. Voor de rest zien we details als een opvallend brede middentunnel met daarop een vingerafdrukscanner waarmee je een gepersonaliseerde rijmodus kunt activeren, maar ook zaken als een draadloze telefoonlader en een veelheid aan vakjes en bakjes.

©www.weigl.biz

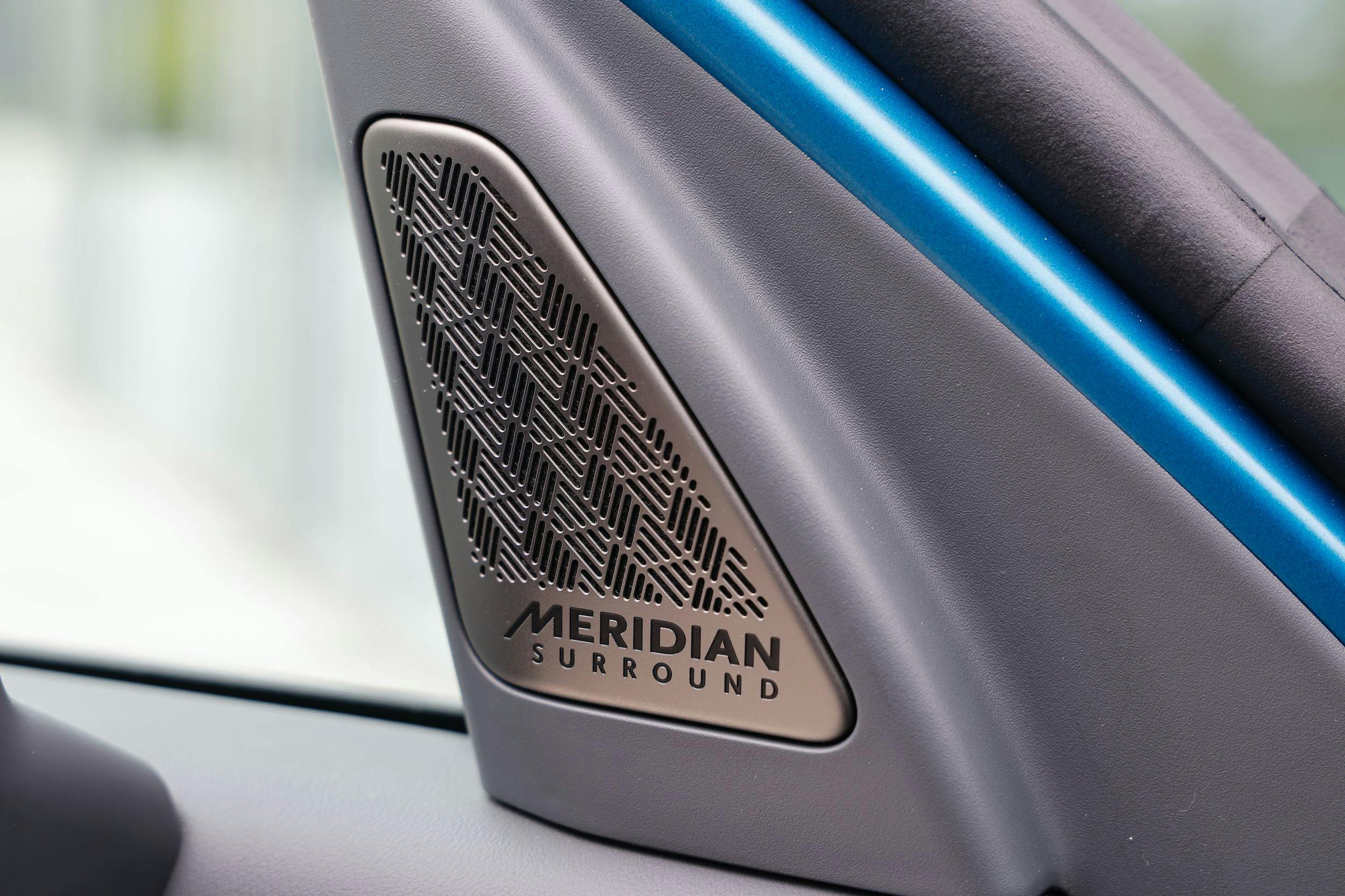

Dubbel glas rondom

Waar Kia écht indruk mee maakt, is de mate van afwerking. Nu tilt het merk zich sowieso al met elk nieuw model naar een hoger niveau, maar met de EV9 hebben ze nét een beetje harder hun best gedaan.

Alle gebruikte materialen voelen solide en verfijnd aan, en de algehele indruk is dan ook dik in orde. Er is bovendien gebruikgemaakt van dubbel gelamineerd glas voor een extra goede geluidsisolatie, en dat moet samen met de sandwichstructuur tussen de bodemplaat en vloerbedekking zorgen voor een uitstekend geïsoleerde cabine. Een prima basis om via het Meridian Premium Sound System met niet minder dan 14 speakers(!) en 708 watt vermogen(!!) naar je favoriete muziek te luisteren.

©www.weigl.biz

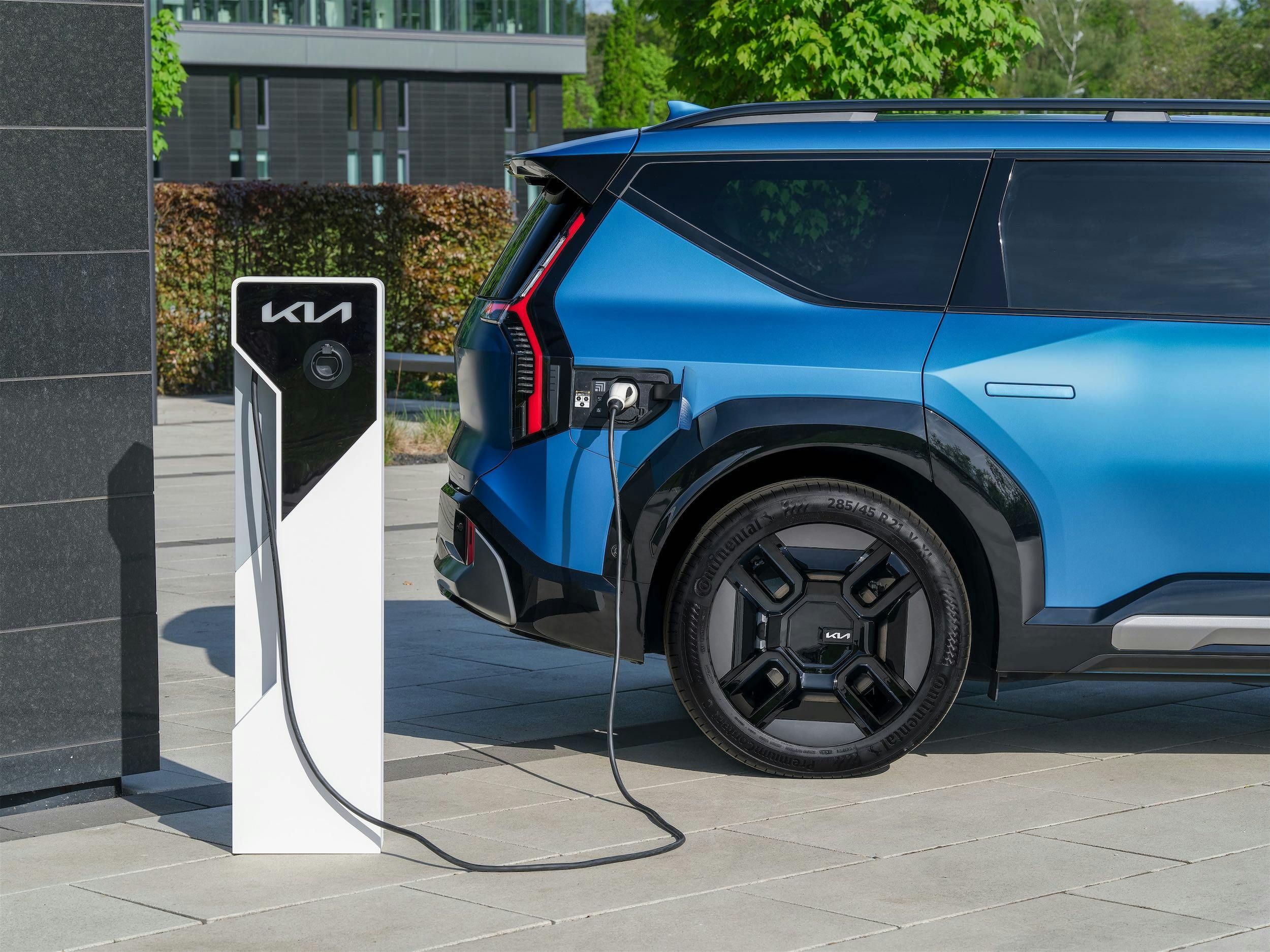

Van 10 naar 80 procent in 24 minuten

Maar deze eGMP-basis maakt niet alleen het riante interieur mogelijk, maar zegent de EV9 bovendien met 800volt-techniek en de allereerste 100kWh-batterij van het merk. Een standaard actief gekoeld of verwarmd accupakket dat dankzij de innovatieve techniek in een razendsnelle 24 minuten van 10 naar 80 procent is bij te laden. Wel met een iets lagere piek van 210 kW, maar dat is omwille van een mooiere laadcurve. Thuis opladen of aan een openbare laadpaal? Dat kan via de 3-fase-boordlader (11 kW), al had Kia hier ook wel een 22kW-optie aan mogen bieden. 100 kWh vullen met slechts 11 kW zorgt alsnog voor minimaal 9 uur laadtijd.

Deze Kia kan stroom terugleveren? De Kia EV9 is daarnaast de allereerste auto ter wereld die in staat is tot het terugleveren van energie aan jouw woning. Sterker nog: in theorie kan de EV9 zelfs stroom leveren aan een heel gebouw! De EV9 beschikt namelijk over de zogenaamde V2H- en V2G-aansluitingen, die het dus mogelijk maken dat jij te veel opgewekte energie op kunt slaan in de auto en deze ‘s avonds weer kunt gebruiken. De EV9 fungeert dan als een enorme powerbank, en zeker als de salderingsregeling wordt afgebouwd is dit een extra interessante noviteit!

En de range? Tot 563 km volgens de WLTP-testmethode in combinatie met een 204 pk sterke elektromotor op de achteras. De AWD-versie krijgt een extra elektromotor op de vooras, waarmee het totaalvermogen naar 384 pk en 700 Nm stijgt. Daarmee kom je 505 km ver.

Heb je een boot of een flinke caravan? De achterwielaangedreven EV9 mag 900 kg trekken, maar de AWD sleept met gemak 2,5 ton voort. Goed om te weten is daarnaast dat Kia standaard niveauregeling op de achteras toepast.

©KIA

Slimme dempers

Eenmaal op pad met de EV9 kom ik al snel tot de conclusie dat de auto rijdt zoals je mag verwachten van een auto in deze klasse. Comfortabel, verfijnd, maar mede door de 100 kWh grote batterij in de bodem van de auto ook uiterst stabiel.

De EV9 helt nauwelijks over en met name de stabiliteit van deze forse en hoge zevenzitter valt in de smaak. Niet alleen op hoge snelheid rechtuit, maar ook als er een bocht wordt genomen met circa 130 km/u blijft de auto rustig. Iets dat mede het gevolg is van de slimme dempers die het merk toepast, waardoor er elke milliseconde een aanpassing aan het veergedrag kan worden doorgevoerd.

Vrees overigens niet voor slagschipachtige taferelen. Mede dankzij de vrij directe stuurbekrachtiging is de EV9 gemakkelijk te manoeuvreren en door de standaard aanwezige parkeersensoren rondom – inclusief een 360graden-camera – is het een gemakkelijk te parkeren auto. Althans, als het plekje groot genoeg is.

©KIA

Standaard rijk uitgerust

Wat dit alles mag kosten? Minimaal 67.995 euro voor de achterwielaangedreven Air-uitvoering. Hoe luchtig deze variant ook mag klinken, de standaarduitrusting is behoorlijk. Denk aan de 800volt-techniek, een warmtepomp, maar ook de eerder genoemde zeven zitplaatsen en 19-inch lichtmetalen wielen.

Een trede hoger op de ladder staat de 70.395 euro kostende Launch Edition. Deze voegt een met plantaardig leder bekleed interieur toe, evenals een digitale achteruitkijkspiegel, bestuurdersstoel met massagefunctie én het Meridian-audiosysteem. De compleetste GT-Line uitvoering die alleen in combinatie met AWD-aandrijving wordt geleverd kost je een behoorlijke 78.895 euro, maar dan heb je ook écht alles.

Nieuwe EV-koning

De Kia EV9 is met recht de nieuwe EV-koning. Niet alleen qua formaat, maar vooral vanwege de techniek. De 800volt-techniek in combinatie met een 100kWh-batterij is ronduit onderscheidend en zorgt bijvoorbeeld voor een plus van 249 km range in slechts 15 minuten laden. Dat in combinatie met zeven riante zitplaatsen en dan nog stééds bruikbare kofferruimte en de mogelijkheid om tot maar liefst 2,5 ton voort te trekken is ronduit uniek.

Zeker voor de bedragen die Kia vraagt in vergelijking met de concurrentie. Zo gaat de Volvo EX90, die nog even op zich laat wachten, minimaal een paar duizend euro meer kosten en schiet die afhankelijk van de uitvoering al snel over de 100.000 euro. Een Tesla Model X? Die kan qua afwerking, finesse en bouwkwaliteit niet tippen aan de EV9 en is bovendien ook nog eens een stuk krapper. De instapprijs ligt daarnaast met dik 100.000 euro ook nog eens een stuk hoger.
