Monitor kalibreren met kleurmeter
Wil je een monitor kalibreren, dan heb je daar in feite geen extra hardware voor nodig. Maar als je het professioneler wilt aanpakken omdat je bijvoorbeeld grafisch vormgeven bent, dan heb je een kleurmeter als de Spectracal C6 HDR2000 nodig. Hier leggen we uit hoe je ermee te werk gaat.
Voor een professionele kalibratie heb je uiteraard een kleurmeter nodig. Die komen in verschillende prijzen, van honderd euro tot vele duizenden euro. De kwaliteit van de goedkopere meters is de laatste jaren flink verbeterd. De meest betaalbare meters zijn ‘colorimeters’, die gebruik maken van ingebouwde kleurfilters om het licht te meten. Deze filters driften over tijd en na enkele jaren moet je de meter laten herkalibreren. ‘Spectrophotometers’ meten alle aanwezige frequenties in het licht, en zijn daarom nauwkeuriger, maar veel duurder.
Lees ook: Monitor kalibreren - Zo optimaliseer je schermkleuren
Zowel DataColor (Spyder5-familie) als X-rite (Colormunki en i1-familie) bieden een reeks meters met bijhorende software vanaf 100 euro. Er is zelfs uitstekende gratis software op de markt in de vorm van DisplayCal die met een varia van meters werkt.
Wil je uitgebreide analyse, kalibratiemogelijkheden (zelfs automatisering afhankelijk van je monitor) en profilering, dan kies je voor Spectracal CalMan. Deze software is beschikbaar in verschillende versies. Wie enkel met monitoren werkt, heeft voldoende aan Calman RGB en een meter. Kijk na welke meter de software ondersteunt. Spectracal verkoopt bijvoorbeeld de C3 (een oem-versie van de X-rite ColorMunki Smile) en de C6 (een oem-versies van de i1Display Pro).
Icc-profielen

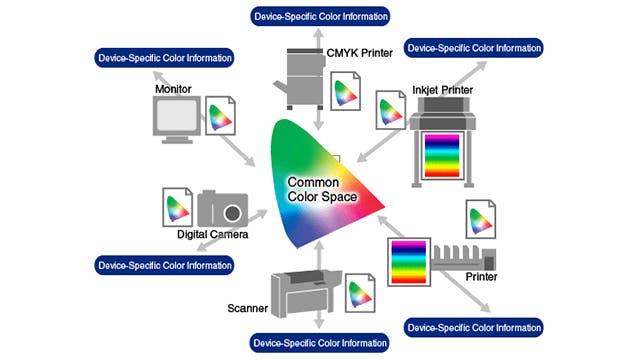

Wie grafisch werk laat drukken of deelt met anderen, moet gebruik maken van een icc-profiel om correcte kleuren te garanderen door heel de werkketen. Waarom? Kleuren in je computer worden aangegeven door een drietal rgb-waardes (voor rood, groen en blauw). Wanneer je videokaart 0,255,0 uitstuurt, toont de monitor groen. Maar deze rgb-waarde is een relatieve waarde. De uiteindelijke kleur hangt af van monitor tot monitor. Om dat probleem op te vangen, gebruikt men icc-profielen.
Zo’n profiel bevat de nodige informatie om de relatieve rgb-waardes van jouw werkomgeving om te zetten naar een absolute kleurruimte, zoals CIE XYZ of CIE Lab. Een absolute kleurruimte definieert alle kleuren op eenduidige manier. Wanneer je werk dan naar een collega of drukker gaat, zorgt het icc-profiel van jouw werk ervoor dat hij precies weet welke CIE Lab-kleuren je gebruikt hebt, en het profiel van zijn toestel maakt de vertaalslag naar zijn monitor (of printer).
©PXimport
Kortom, een icc-profiel beschrijft de capaciteiten van een apparaat. Maar het kan ook gebruikt worden voor bepaalde aspecten van kalibratie. Icc-profielen installeren in Windows doe je als volgt. druk op de Windows-toets en zoek Colour Management (Kleurbeheer). Omdat dat erg lastig is als je regelmatig van profiel wenst te wisselen gebruik je beter de kalibratiesoftware om dit te doen.
Bij kalibratie passen we de instellingen van de monitor zo aan dat hij zo dicht mogelijk aanleunt bij een gewenste norm (bijvoorbeeld Rec.709 met gamma 2,4 voor videowerk, of sRGB met gamma 2,2 voor webgraphics).
Na kalibratie kun je overgaan op profilering. Daarbij beschrijf je het gedrag van je monitor. Dat wordt bewaard in een icc-profiel. Natuurlijk is het van belang dat je na creatie van je icc-profiel de instellingen van je monitor niet meer aanpast. Doe je dat toch, dan moet je een nieuw profiel creëren.
Kleurbanden
Kalibreren kan op verschillende plaatsen gebeuren, en dat geeft gemakkelijk aanleiding tot verwarring en/of suboptimale resultaten. We spreken over software- en hardware-kalibratie.
Hardware-kalibratie zijn enkel de aanpassingen aan de monitor (via de monitormenu’s). Software-kalibratie gebeurt door aanpassingen in de uitvoer van de grafische kaart, of door bepaalde aanpassingen in het icc-profiel. Die kunnen echter aanleiding geven tot banding-effecten. Wit heeft normaal gezien rgb-code 255,255,255.
Veronderstel dat je na je na meting vaststelt dat je wit te blauw is, en je voert een correctie uit in software. Je videokaart stuurt nu wit uit als bijvoorbeeld 255,255,240. Dat betekent in praktijk dat je nog maar 240 verschillende blauw-gradaties kunt gebruiken in plaats van 255, en je dus mogelijk hier en daar kleurbanden ziet. Voer daarom altijd eerst hardware-kalibratie uit, en doe dan de laatste kleine verbeteringen via een software-kalibratie.
Spectracal Calman RGB-software en C6 HDR2000-kleurmeter
We gebruiken in dit voorbeeld Spectracal Calman RGB-software en een Spectracal C6 HDR2000-kleurmeter. De eerste stappen zijn eenvoudig: zet de monitor in de gewenste preset (sRGB of standaard) en kijk na dat je alle relevante instellingen kunt aanpassen. Schakel alle automatische aanpassingen uit (bijvoorbeeld de lichtsensor van de monitor en de Windows Night mode).

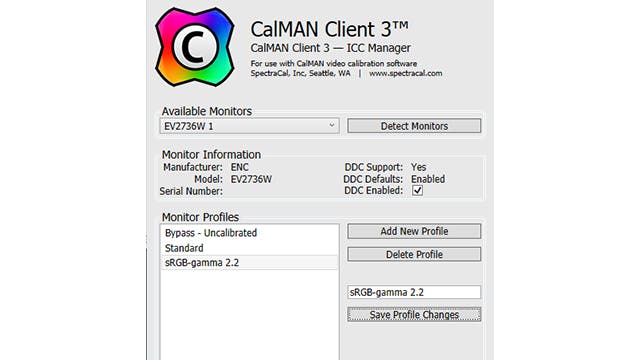

Installeer en start de Calman Client 3. Die doet dienst als patroongenerator; je kunt er verschillende icc-profielen met één muisklik in selecteren. Kijk na dat je monitor gevonden is en activeer DDC indien je monitor dit ondersteunt. Creëer een nieuw profiel en geef het een duidelijke naam (bijvoorbeeld sRGB – Gamma 2,2). Calman zal je vertellen in welke stappen DDC een automatische kalibratie toelaat. Je kunt dan ook altijd het DDC-venster oproepen en rechtstreeks aanpassingen maken.
©PXimport
Start Calman RGB en doorloop de eerste schermen waarin je de monitor en besturingssysteem selecteert, waarin je Calman verbindt met de Calman Client 3, en het icc-profiel selecteert dat je wenst te kalibreren. Vervolgens kun je zelf instellen welke norm je wilt gebruiken; voor de meeste mensen zal dat het D65-witpunt zijn, en sRGB-gamma of een Power-gamma met coëfficiënt 2,2 (of 2,4). In de volgende stap doet Calman een volledige meting van je monitor, zodat je na de kalibratie kunt vergelijken.

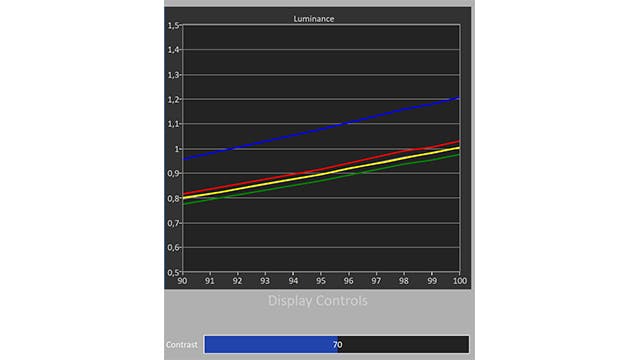

Als tweede stap kijkt Calman het dynamisch bereik na: is alle witdetail zichtbaar en vrij van kleurtinten? Zet het contrast op maximum en voer een meting uit. Als de rode, groene en blauwe lijnen parallel lopen, is alles ok. Is dat niet het geval, laat dan het contrast zakken en doe een nieuwe meting. Herhaal tot de lijnen grosso modo parallel lopen.
©PXimport
Kleurtemperatuur, luminantie en gammacurve
Vervolgens optimaliseren we de grijsschaal. Calman meet twee grijspunten. Pas de kleurtemperatuur-instellingen van je monitor aan, tot je het beste resultaat ziet (laagste DeltaE-fout en de rode, groene en blauwe balken ongeveer rond 100). Indien je monitor ook aparte gain-instellingen heeft voor elke kleur, kun je die aanpassen voor een nauwkeuriger resultaat. Corrigeer niet alle kleuren tegelijk: laat indien mogelijk één kleur ongemoeid.
In de volgende stap stellen we de maximale luminantie van de monitor in (meestal de Helderheid-instelling). Heb je een lichtsensor, mik dan op 250 cd/m². Is dat niet het geval of wil je hem niet gebruiken, dan geeft Calman suggesties gebaseerd op het omgevingslicht. Voor fotografie-proofing mikt men vaak op 80-120 cd/m².
De laatste stap voor het creëren van het icc-profiel is de kalibratie van de gammacurve (grijsschaal). Dit kan via de gamma-instellingen van je monitor, maar Calman biedt je ook een uitgebreide kalibratie die deel zal uitmaken van je latere icc-profiel en die automatisch loopt.
©PXimport

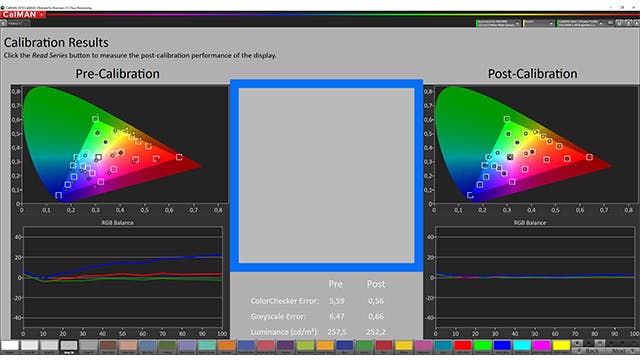

Tot slot creëert Calman je icc-profiel, dat ook de grijsschaal-kalibratie bevat. In de laatste twee stappen kun je het resultaat voor en na kalibratie bekijken aan de hand van de metingen en testbeelden.
Monitoren die echt grafisch werk als doel hebben (bijvoorbeeld EIZO ColorEdge-monitoren) zijn trouwens vaak uitgerust met een aantal extra’s. Een ingebouwde kleurmeter en bijgeleverde software maken dat de monitor zichzelf op gezette tijden kan kalibreren. Sommige monitoren zijn uitgerust met een ingebouwde 1D-LUT (lookup table), zodat ook de grijskalibratie met uiterste precisie in hardware uitgevoerd kan worden. Topmodellen beschikken over een 3D-LUT, zodat niet alleen de grijsschaal maar de volledige kleurweergave uiterst precies in hardware gekalibreerd wordt.
Tekst: Eric Beeckmans
