Kleurverschillen tussen scherm en print? Kalibreren is de oplossing
© jr-art - stock.adobe.com
Huis

Kleurverschillen tussen scherm en print? Kalibreren is de oplossing

Wanneer je foto’s met je smartphone of je digitale camera maakt, ze vervolgens met een beeldbewerkings-app op de pc bewerkt en daarna afdrukt, kan het voorkomen dat de kleuren niet zijn wat je ervan had verwacht. Dit probleem kun je vaak oplossen door middel van kalibratie en kleurbeheer.

In dit artikel leggen we uit hoe je het beeldscherm van je pc en de printer kunt kalibreren zodat de kleuren kloppen als je iets afdrukt. Daar zijn meerdere manieren voor:

  • Met je eigen ogen
  • Via het OSD-menu op je monitor
  • Met de kalibratiewizard
  • Het proces uitbesteden
  • De juiste kleurprofielen gebruiken

En je kunt nog veel meer kalibreren: Je scherm kalibreren met Netflix: zo gebruik je deze geheime functie

Je hebt vast weleens ervaren dat de kleuren van foto’s op je scherm er anders uitzien dan op afdrukken van je eigen printer of op die van een online printservice. Dat is vervelend, maar technisch goed verklaarbaar en kan verschillende oorzaken hebben. Zo leest een camera kleuren uit van een sensor, geeft een beeldscherm deze weer via een lichtbron en gekleurde pixels, genereert een printer kleuren door inkt te mengen, en werkt een fotolab met meerdere lagen kleurstoffen. Kleuren worden dus door diverse apparaten via uiteenlopende technieken gecreëerd of weergegeven, en het is ook nog eens zo dat niet alle apparaten evenveel of dezelfde kleuren kunnen weergeven.

In de twee kaderteksten vind je meer achtergrondinformatie over deze en aanverwante aspecten, maar in dit artikel focussen we ons vooral op tools en technieken waarmee je ondanks deze hindernissen een zo optimaal mogelijke kleurweergave krijgt en tijdens je workflow behoudt. Je zult merken dat twee complementaire technieken daar een grote rol bij spelen: kalibratie en kleurbeheer.

Kalibreren

De tekstkaders ‘Kleurmodel’ en ‘Kleurbereik’ laten zien dat het behouden van optimale en consistente kleuren tijdens je workflow (bijvoorbeeld van camera naar scherm naar printer) niet eenvoudig is. Daarbij komt nog iets anders om de hoek kijken, wat duidelijk wordt wanneer je naar het onderstaande plaatje kijkt. Het betreft een foto op hetzelfde beeldscherm, maar met verschillende beeldinstellingen. Hierdoor loop je het risico om in je beeldbewerkingsprogramma aanpassingen te doen terwijl het verschil eigenlijk te wijten is aan een niet-optimale schermweergave.

Daarom is het van groot belang om zowel je monitor als je printer te kalibreren. Hierbij stel je eventuele afwijkingen van deze apparaten ten opzichte van de standaardwaarden vast en corrigeer je deze indien nodig. Het is tevens verstandig om deze kalibratie periodiek te herhalen, aangezien afwijkingen in de loop der tijd kunnen veranderen, bijvoorbeeld als gevolg van slijtage.

Dezelfde foto op hetzelfde scherm: welke is de ‘juiste’?

‘Oogbal’-kalibratie (monitor)

Er zijn in principe twee methoden om je scherm te kalibreren: een meer professionele aanpak met speciale apparatuur (zoals een colorimeter) en een meer handmatige of visuele methode, waarbij je eventuele afwijkingen op basis van eigen waarneming vaststelt. In dit artikel gaan we ervan uit dat je niet beschikt over een colorimeter en dus op je eigen beoordelingsvermogen vertrouwt.

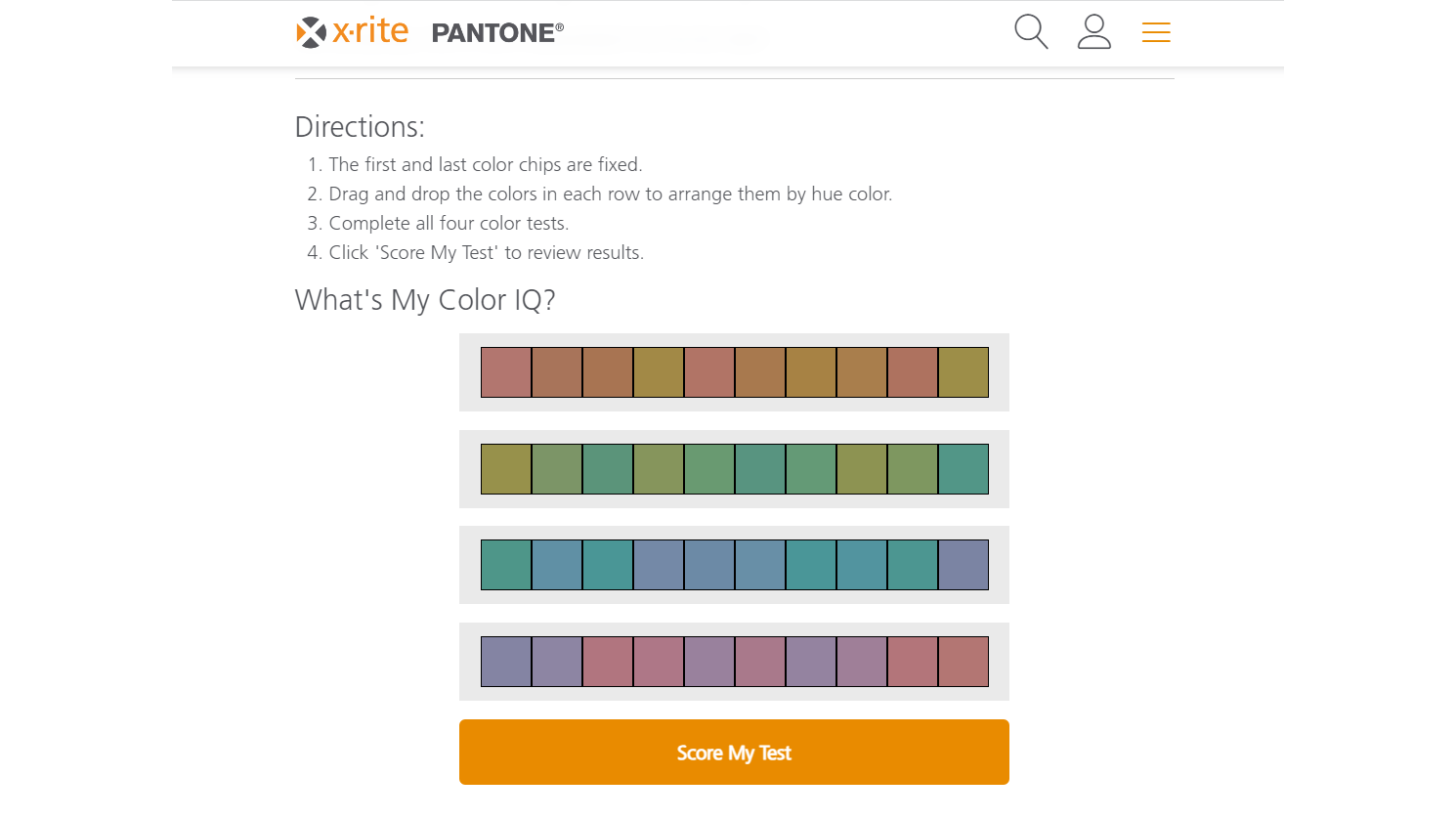

Een goed startpunt voor visuele kalibratie is de online test op www.xrite.com/hue-test, waarbij je blokjes verschuift totdat je ze allemaal correct hebt gesorteerd op kleurtint. Als je hier problemen mee hebt, is het wellicht handig om tijdens de visuele kalibratie hulp in te schakelen van iemand met een hoger ‘kleuren-IQ’.

Houd er rekening mee dat het (visuele) kalibratieproces ook door verschillende omgevingsfactoren kan worden beïnvloed, zoals de lichtinval. Deze hangt af van de plaatsing van je beeldscherm, de reflectie van muren en plafonds, evenals het type en de intensiteit van de verlichting. Zorg ervoor dat je monitor zo min mogelijk lichtbronnen reflecteert en schakel het apparaat enige tijd voor aanvang van de kalibratie in.

Ook je eigen ‘kleuren-IQ’ speelt een rol bij het kalibreren.

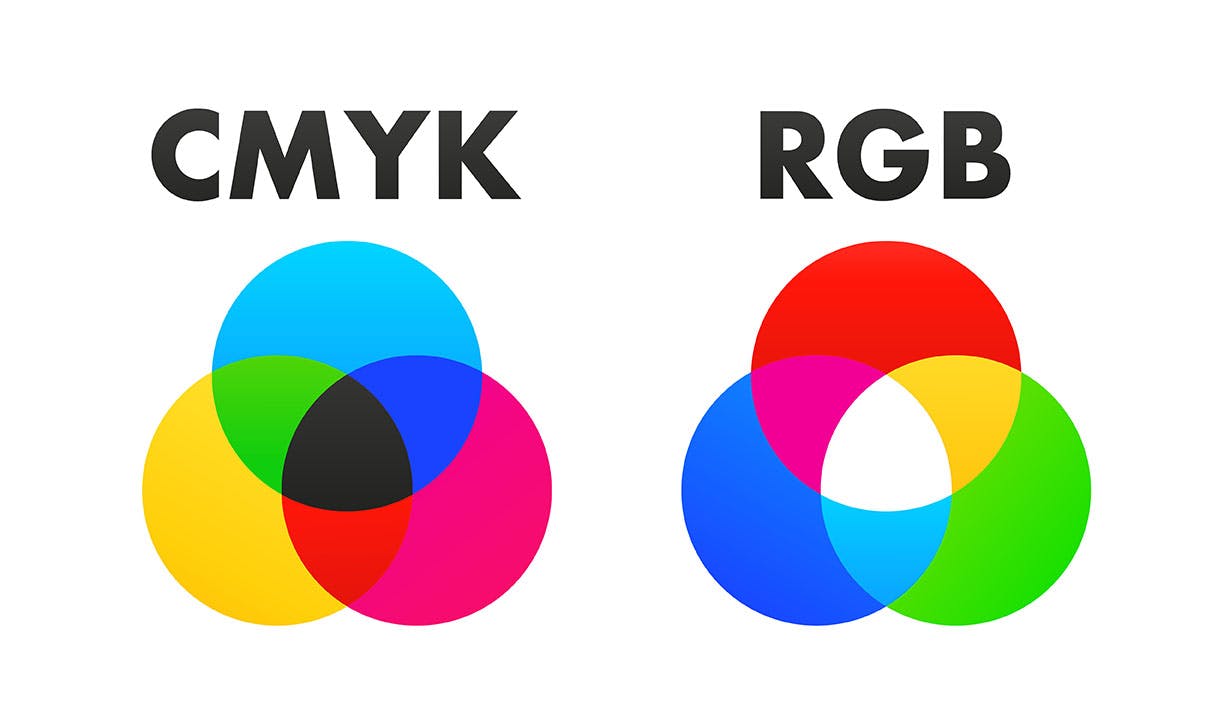

Kleurmodel Het verschil in kleurweergave tussen een beeldscherm en een afdruk op papier, is te verklaren door de twee verschillende kleurmodellen die worden gebruikt. Op een beeldscherm wordt kleur gegenereerd door een directe lichtbron die werkt met de primaire kleuren rood, groen en blauw (het RGB-model). Het aanvullende kleurmodel combineert deze drie kleuren op volle sterkte om wit te verkrijgen.

Bij printers verloopt het kleurproces heel anders. Het begint met wit papier, en naarmate de drie primaire inktkleuren (cyaan, magenta en geel) op elkaar worden gedrukt, neemt de lichtreflectie af en ontstaat zwart. Dit is het subtractieve kleurmodel. Om een dieper zwart te bereiken, wordt ook een zwarte inktkleur toegevoegd, bekend als het CMYK-model (Cyan, Magenta, Yellow, blacK).

Je kunt je ongetwijfeld voorstellen dat er slimme technieken nodig zijn om de kleuren van het RGB-model optimaal om te zetten naar het CMYK-model van je printer. Zoals je in het artikel zult lezen, speelt kleurbeheer op basis van kleurprofielen daarbij een prominente rol.

©StudioGraphic - stock.adobe.com

Een beeldscherm en een printer genereren kleuren op een totaal verschillende manier.

OSD-menu

De eenvoudigste kalibratie kan worden uitgevoerd vanuit het menu van je beeldscherm. De meeste monitors hebben knoppen waarmee je een On-Screen Display (OSD) kunt openen om verschillende instellingen aan te passen. Zorg er eerst voor dat je scherm is ingesteld op de aanbevolen resolutie, wat in Windows kan via Instellingen / Systeem / Beeldscherm / Beeldschermresolutie. Houd ook een of twee degelijke referentieafbeeldingen bij de hand. Nuttige testafbeeldingen zijn te vinden op websites als Print Art, Gary Ballard en Lagom LCD Monitor Test Images.

Het geven van universele richtlijnen voor optimale instellingen via een OSD-menu is lastig, maar het is wel bekend dat gebruikers hun monitor vaak te helder en met te weinig contrast instellen. De kleurtemperatuur (color tone) van je monitor is ook belangrijk omdat dit bepaalt hoe we de kleur wit waarnemen, wat onder andere afhangt van de lichtbron. Over het algemeen is een meer neutrale instelling, zoals 6500 Kelvin (D65) meestal de beste keuze.

De meeste OSD-menu’s bieden ook de mogelijkheid om de RGB-waarden en de gammawaarde in te stellen. Laatstgenoemde bepaalt de helderheid van grijstinten. In principe maakt een lagere waarde deze tinten helderder, maar dit verhoogt wel het risico op een lichter en fletser beeld.

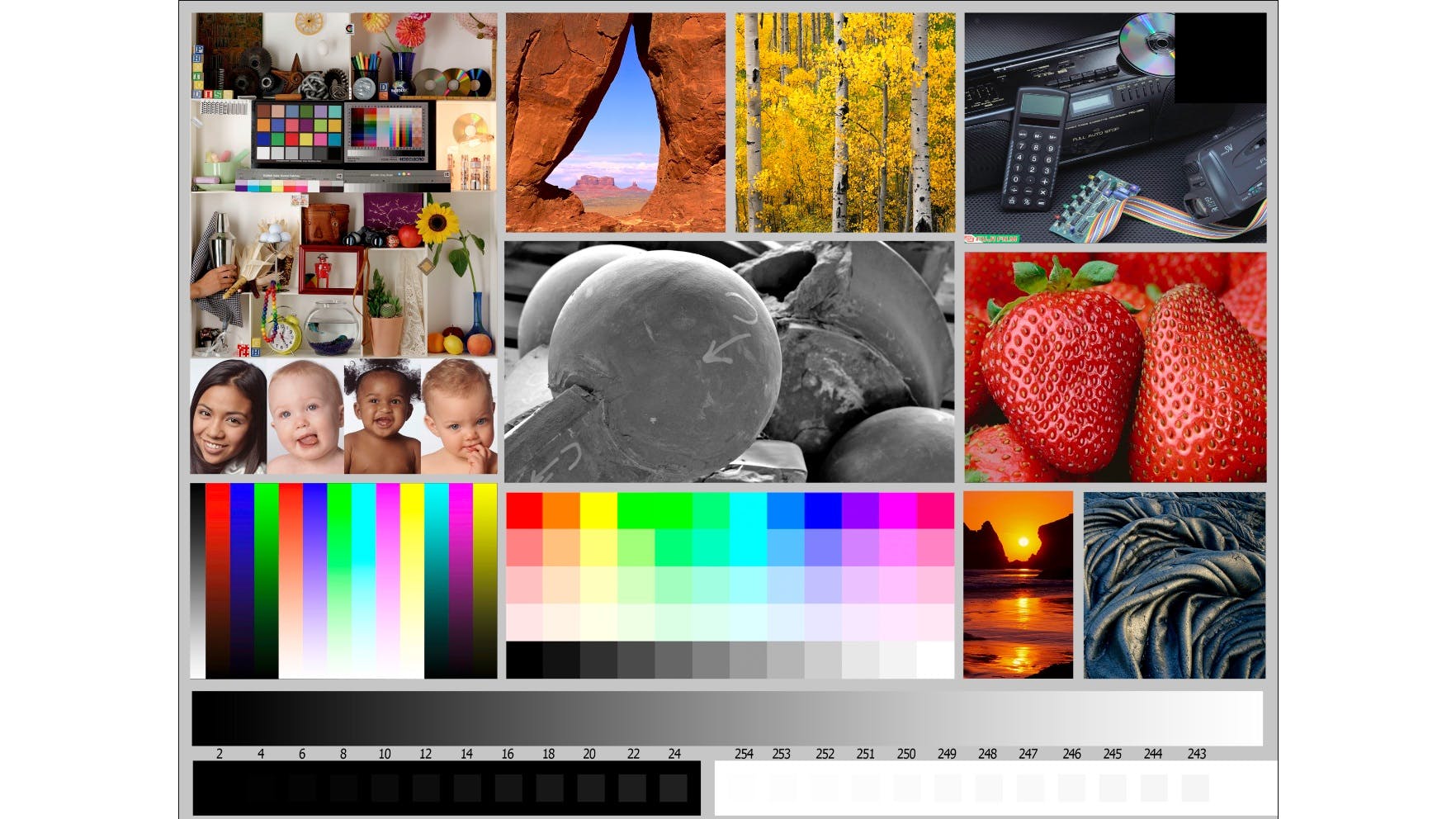

Gebruik een of meer referentiefoto’s voor een visuele kalibratie van je scherm.

Kalibratiewizard

Beter nog dan kalibratie via het OSD-menu is de kalibratietool die standaard in Windows en macOS is ingebouwd. Deze bieden meer begeleiding en stellen op basis van je bevindingen automatisch ook een kleurprofiel samen (zie de paragraaf ‘Kleurprofiel’). We tonen kort hoe je de kalibratiewizard van Windows gebruikt.

Tik kalibreren in de Windows-zoekbalk en start Beeldschermkleur kalibreren op. Als je meerdere monitors hebt, verplaats dan het programmavenster naar de gewenste monitor. Volg de instructies om de gammawaarde te optimaliseren door de middelpunten van de cirkels minimaal zichtbaar te maken. Stel vervolgens helderheid en contrast in via het OSD-menu. Kalibreer daarna de kleurbalans met de schuifregelaars voor rood, groen en blauw. Vergelijk het resultaat met de knoppen Vorige kalibratie en Huidige kalibratie. Laat het vinkje staan bij ClearType Tuner starten […] als je ook een wizard voor scherpe tekstweergave wilt opstarten.

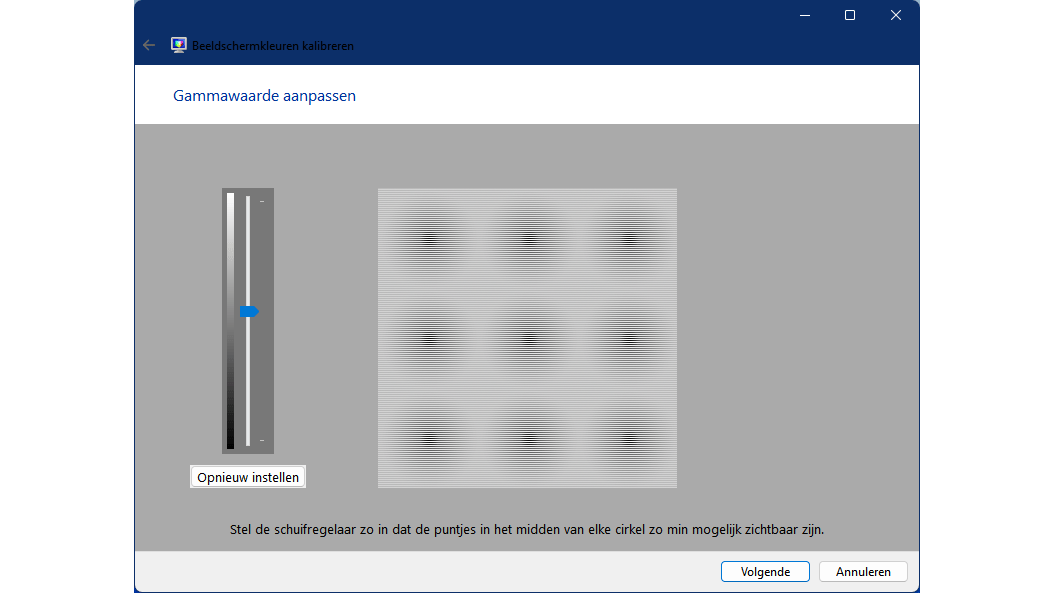

Met de kalibratiewizard kun je eenvoudig de optimale gammawaarde instellen.

Kleurbereik De workflow bij het ophalen, bewerken en afdrukken van foto’s wordt ook bemoeilijkt door het feit dat niet alle apparaten dezelfde kleuren even nauwkeurig reproduceren. Zo worden op een monitor diepblauwe kleuren vaak beter weergegeven dan op een printer. Dit komt doordat deze apparaten een verschillende ‘gamut’ hebben, in het Nederlands kleurengamma, kleurbereik of kleuromvang. Relevante informatie over het gebruikte kleurbereik wordt doorgaans bewaard in een speciaal bestand, het zogeheten ICC-kleurprofiel (International Color Consortium).

Het kan dus voorkomen dat je uitvoerapparaat (een printer), een beperkter kleurbereik heeft dan je invoerapparaat (een scherm). Hierdoor kunnen bepaalde kleuren op het scherm niet nauwkeurig worden weergegeven op de printer, waardoor vervangende kleuren nodig zijn waar de printer wel mee overweg kan.

In de betere fotobewerkingsprogramma’s kun je dit vervangingsproces bijsturen via een render- of weergave-intentie.

©Sergio - stock.adobe.com

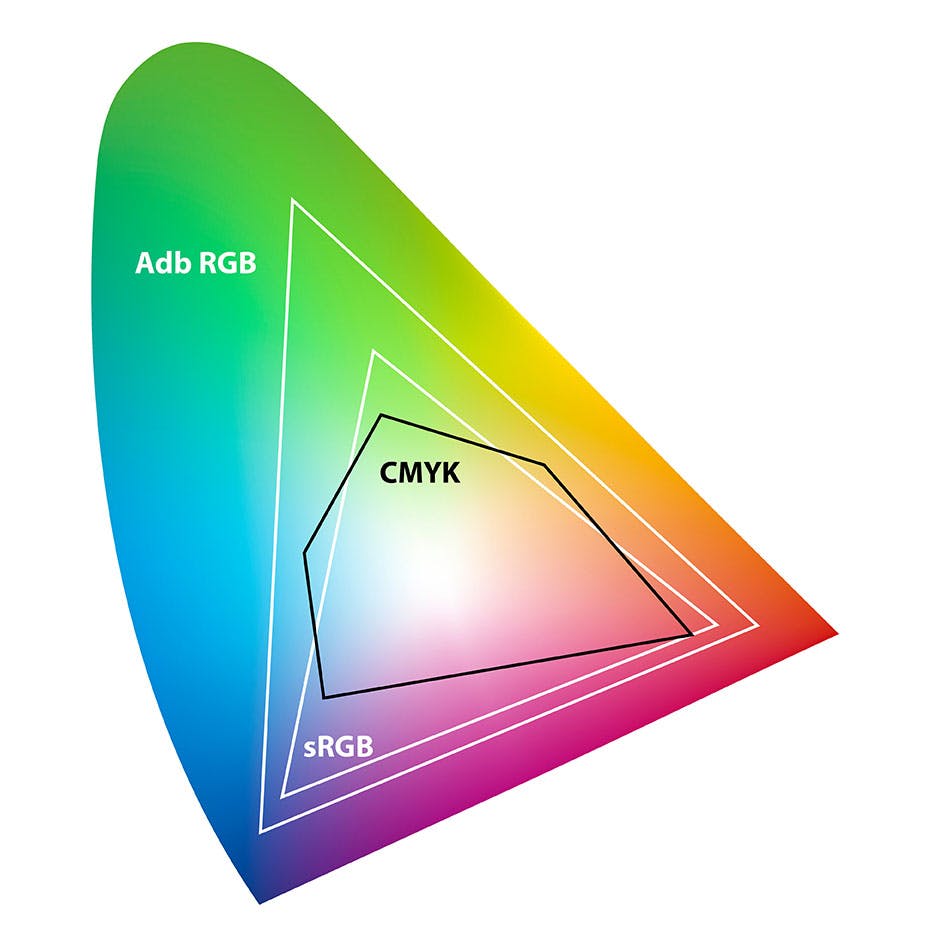

Het menselijke oog kan alle kleuren in dit kleurbereik zien en dus meer kleuren waarnemen dan wat RGB en zeker CMYK kunnen weergeven.

Printerkalibratie

Ook voor printerkalibratie zijn er professionele methodes, zoals een spectrofotometer met bijbehorende software. Deze meet de golflengte van het licht over het zichtbare kleurenspectrum en kan op basis van je fotoafdrukken een optimaal kleurprofiel samenstellen. Dit kost je echter al snel enkele honderden euro’s.

Een alternatief is dat je dit proces uitbesteedt, bijvoorbeeld bij www.kleurprofiel.com. Je drukt dan eerst de beschikbare tiff-bestanden af zonder kleurcorrectie toe te passen, bijvoorbeeld met de gratis tool ACPU (Adobe Color Printer Utility, voor Windows en macOS). Schakel ook kleurbeheer of eventueel andere kleuraanpassingen in je printerdriver uit. Houd er verder rekening mee dat ook factoren als inktsoort en papiertype invloed kunnen hebben (waardoor je wellicht ook bij je printerproducent geen bruikbare profielen gaat vinden). Na het afdrukken kun je de prints naar de service sturen en tegen betaling kleurprofielen ontvangen.

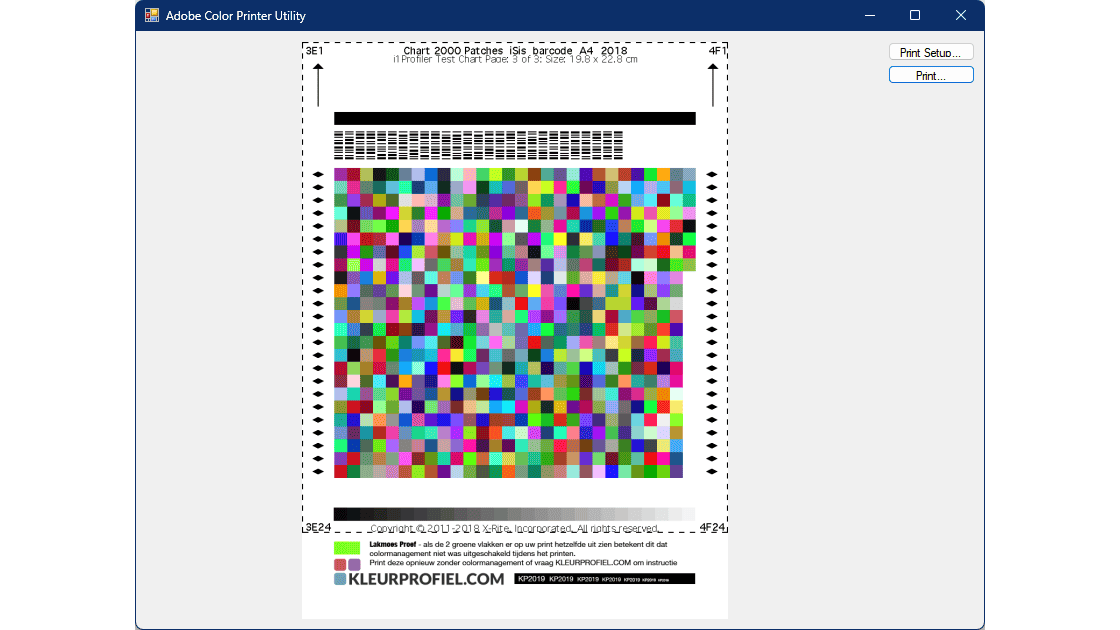

Druk je testplaatjes af zonder ingebouwd kleurbeheer of kleurcorrecties (hier met ACPU).

‘Oogbal-kalibratie’ (printer)

Als je geen geld wilt uitgeven, kun je de kalibratie ook handmatig en visueel uitvoeren met geschikte afbeeldingen. Hierbij kun je gebruikmaken van afbeeldingen als bij het ‘OSD-menu’, door online te zoeken naar color chart calibration of door zelf een testafbeelding te maken. Bijvoorbeeld een vierkant met zuiver rood (RGB 255,0,0), waarbij je geleidelijk de 0-waarden verhoogt tot je puur wit krijgt (255,10,10; 255,20,20; …; 255,255,255). Doe hetzelfde voor groen (0,255,0) en blauw (0,0,255), en voeg eventueel ook ‘natuurlijke’ beelden toe die je vaak fotografeert.

Druk deze afbeeldingen af op het type papier dat je ook voor je foto’s gebruikt en bestudeer ze zorgvuldig, eventueel met een vergrootglas. Als er kleurafwijkingen zijn, kun je de printerinstellingen aanpassen. Ga hiervoor naar Instellingen van Windows, selecteer Bluetooth en apparaten, ga naar Printers en scanners, kies je printer en klik op Printereigenschappen. Hier kun je aanpassingen maken onder tabbladen zoals Algemeen (druk hier op de knop Voorkeursinstellingen en bekijk de diverse tabbladen) en Kleurbeheer.

Aangezien de kwaliteit en kleurweergave ook afhankelijk zijn van het papier, kun je overwegen om dezelfde printer meerdere keren te installeren met optimale instellingen voor elk papiertype. Geef elke printerconfiguratie een specifieke naam, zoals Mat fotopapier 200g.

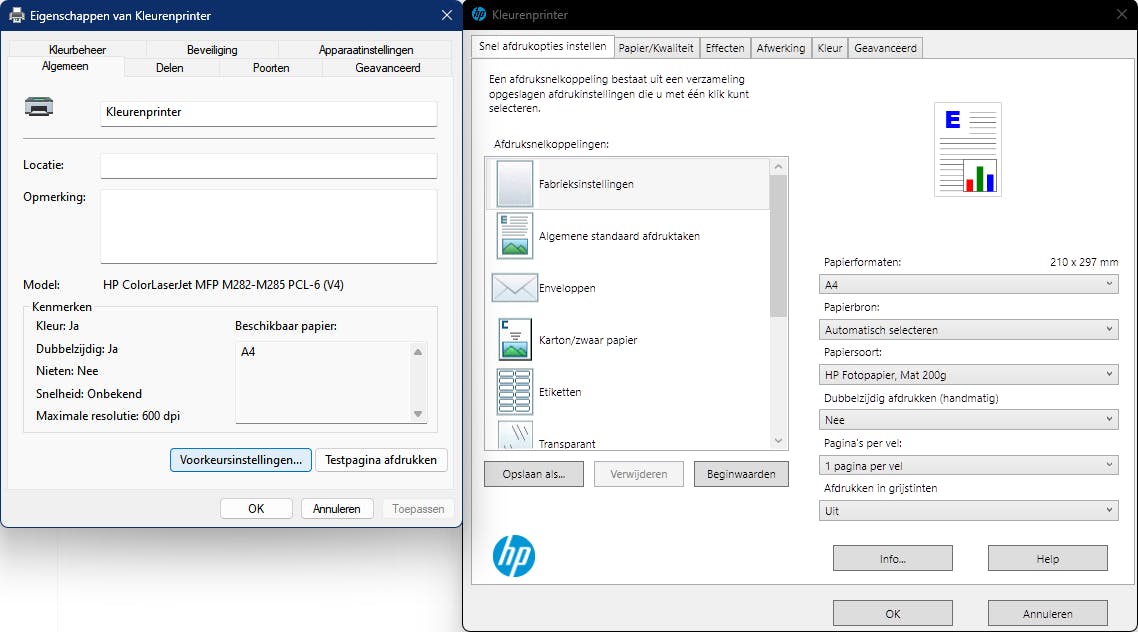

Sleutelen aan de printereigenschappen is een alternatief voor een geoptimaliseerd kleurprofiel.

Kleurprofiel

Goede kleurprofielen helpen om de kleuren optimaal te tonen op specifieke apparaten. Bij beeldschermen worden deze ICC-profielen vaak geleverd met het apparaat of zijn ze beschikbaar op de website van de fabrikant. Je kunt ook profielen vinden op de ICC Profiles and Monitor Calibration Settings Database (vanaf 1 dollar per maand).

Daarnaast kun je zoals gezegd zelf een kleurprofiel creëren via de ingebouwde kalibratiewizard van Windows. Na het voltooien van de wizard maakt Windows namelijk een ICC-bestand aan en koppelt dit meteen aan de monitor. Je kunt dit controleren door Windows-toets+R in te drukken, colorcpl uit te voeren en het juiste apparaat te selecteren. Het gekoppelde ICC-profiel wordt dan getoond. Als er meerdere zijn, kies dan het meest relevante en klik op Als standaardprofiel instellen. Als het goed is, is dit het ‘sRGB display profile’, gemaakt door de kalibratietool.

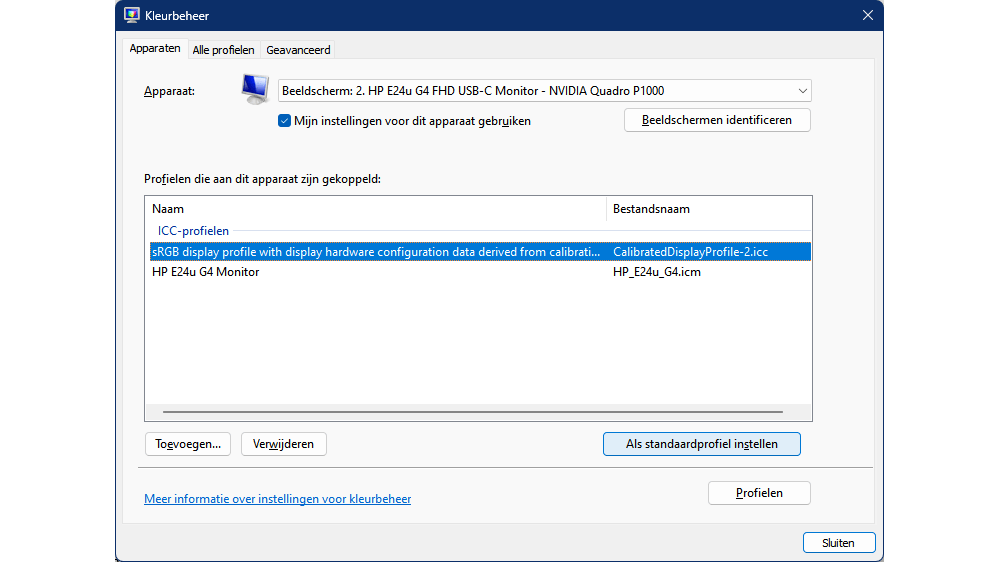

Om een ander profiel te kiezen, plaats je een vinkje bij Mijn instellingen voor dit apparaat gebruiken, klik op Toevoegen en kies het gewenste ICC-profiel. Standaard bewaart Windows ICC-profielen in de map %windir%\System32\spool\drivers\color.

Dit selectieproces is overigens ook van toepassing op printers, waarbij je bijvoorbeeld een profiel kunt kiezen dat is samengesteld met een spectrofotometer.

Ook in Windows kun je profielbestanden koppelen aan schermen, printers en scanners.

Bron

We gaan ervan uit dat je je monitor en printer goed hebt gekalibreerd en degelijke kleurprofielen aan je apparaten hebt gekoppeld. Er zijn echter nog enkele belangrijke punten om op te letten tijdens je workflow van camera tot scherm en printer.

Laten we beginnen met het opnameapparaat, zoals je digitale camera of smartphone. De meeste camera’s gebruiken standaard de kleurruimte sRGB, maar als Adobe RGB beschikbaar is, is het beter om die te selecteren vanwege het grotere kleurbereik. Als je camera het toelaat, is het nog beter om in RAW te fotograferen. Hierdoor kun je later in je RAW-fotobewerkingssoftware, zoals Adobe Lightroom of het gratis darktable, zelf de kleurruimte instellen en dus bepalen welke kleuren behouden blijven. Houd er rekening mee dat smartphones op dit gebied meestal minder flexibel zijn, en als ze al een kleurprofiel gebruiken, wordt dit meestal rechtstreeks in het bestand ingebed.

©Sergio - stock.adobe.com

De Adobe RGB-kleurruimte heeft een groter kleurbereik dan het vaak gebruikte sRGB.

Werkruimte

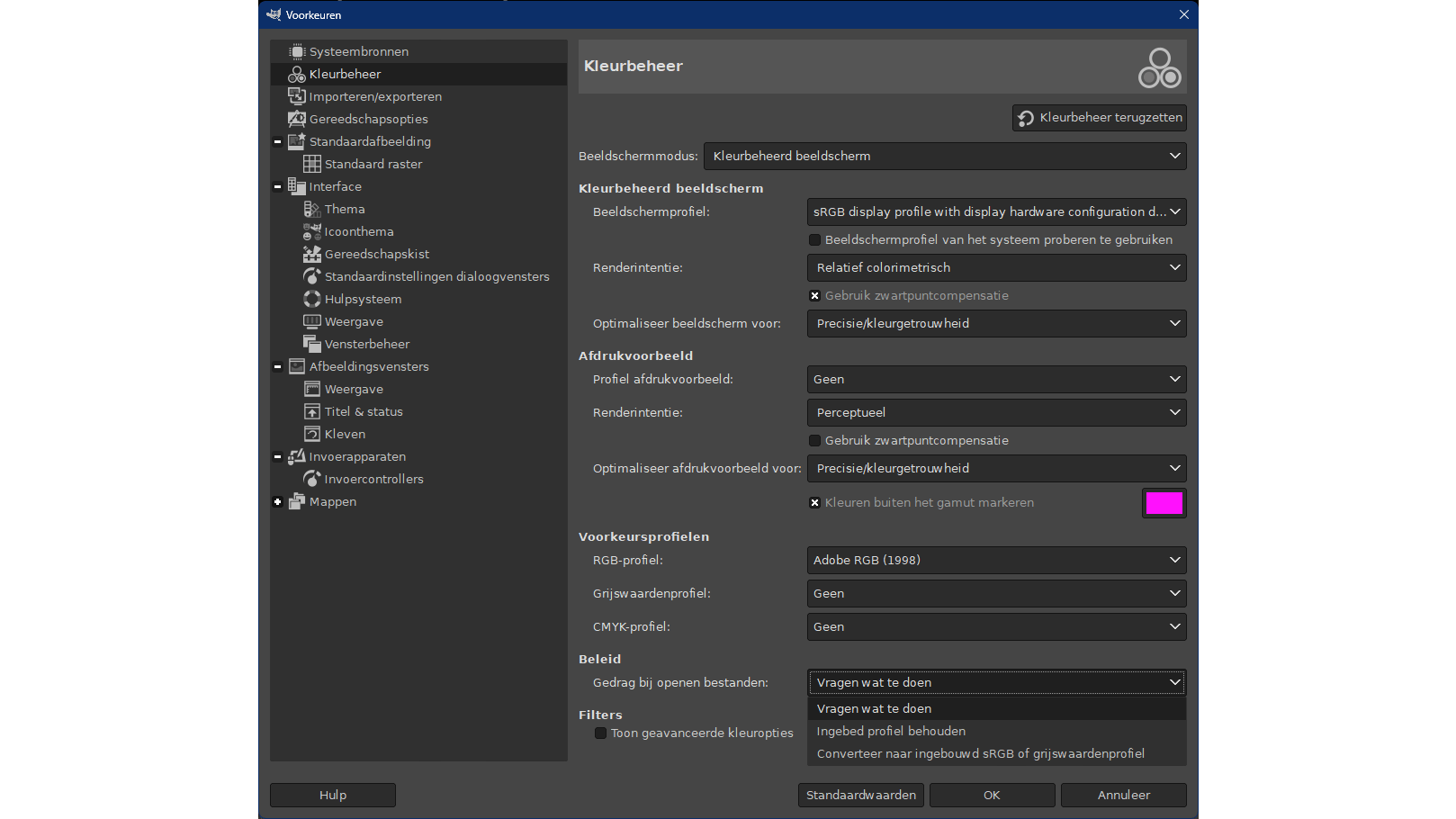

Voor het vervolg van de workflow nemen we het gratis GIMP als voorbeeld. Hoewel het kleurbeheer niet zo geavanceerd is als bijvoorbeeld Photoshop, is GIMP een gratis optie. Je kunt GIMP configureren om het ingebedde kleurprofiel van fotobestanden ongewijzigd te laten, om zo ongewenste automatische conversies te voorkomen. Ga naar Bewerken / Voorkeuren en open Kleurbeheer. Bij het onderdeel Beleid - Gedrag bij openen van bestanden kun je de instelling laten staan op Vragen wat te doen of kiezen voor Ingebed profiel behouden.

Bij Voorkeursprofielen kun je, indien gewenst, Adobe RGB selecteren als het RGB-profiel (je kunt dit profiel ook downloaden). Dit profiel wordt dan naast het ingebouwde RGB-profiel aangeboden.

Merk op dat de Beeldschermmodus standaard is ingesteld op Kleurbeheerd beeldscherm. In dit geval kun je bij Beeldschermprofiel verwijzen naar het kleurprofiel dat je via kalibratie hebt aangemaakt. Je kunt ook Optimaliseer beeldscherm voor instellen op Precisie/kleurgetrouwheid, tenzij je een snellere verwerking belangrijker vindt.

Je doet er goed aan de kleurbeheeropties van GIMP grondig te controleren en optimaal in te stellen.

ASUS ProArt PA278QV

Monitor met ultieme kleurprestaties

Profielconversie

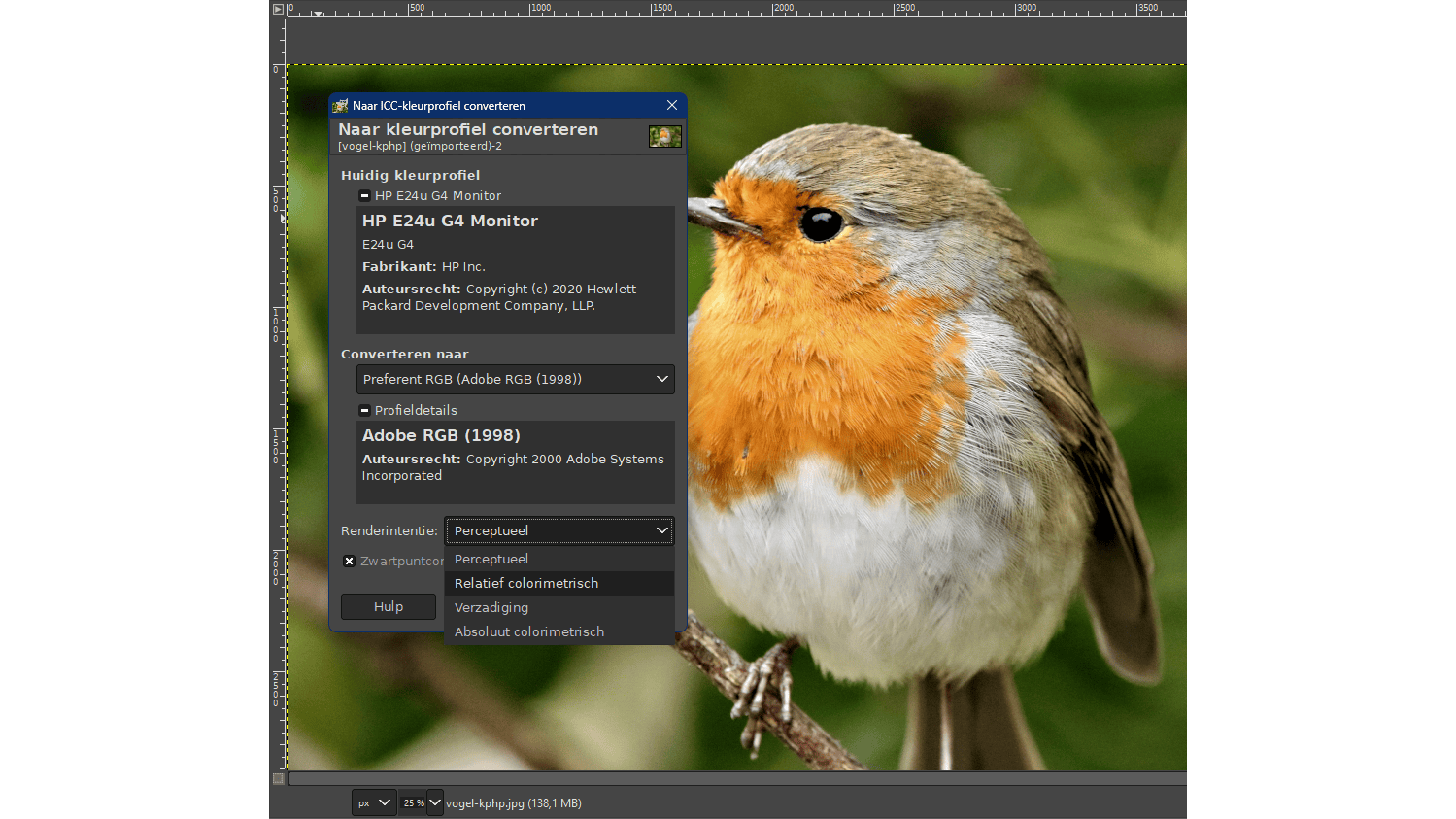

Bij het openen van een fotobestand met een afwijkend kleurprofiel verschijnt een dialoogvenster waarin je kunt aangeven hoe je wilt handelen: of je behoudt de oorspronkelijke werkruimte (aangeduid als kleurprofiel) of je converteert naar het ingebouwde sRGB-kleurprofiel. In het geval van de conversie naar sRGB wordt ook een renderintentie toegepast als bepaalde kleuren buiten de kleurruimte van de beoogde werkruimte vallen.

De standaard renderintentie is Relatief colorimetrisch. Hierbij wordt het witpunt van de invoer vergeleken met dat van de uitvoer, waarna alle kleuren die buiten de kleurruimte van de uitvoer vallen, worden verschoven naar de dichtstbijzijnde beschikbare kleuren. Een andere veelgebruikte intentie is Perceptueel, waarbij geprobeerd wordt om de natuurlijke uitstraling van de afbeelding zo veel mogelijk te behouden. Als er geen kleurprofiel is ingesloten, selecteert GIMP automatisch het ingebouwde sRGB-kleurprofiel.

Overigens kun je de werkruimte ook aanpassen nadat je de foto hebt geopend. Ga naar Afbeelding / Kleurbeheer en kies voor Kleurprofiel toewijzen of Naar kleurprofiel converteren. In het laatste geval kun je ook zelf de renderintentie instellen. Als je eerder een voorkeursprofiel hebt toegevoegd, zoals Adobe RGB, kun je dit profiel hier terugvinden.

Je kunt de werkruimte ook na het ophalen van de foto nog aanpassen in GIMP.

Afdruk

Nadat je alle gewenste aanpassingen aan je foto hebt gemaakt en klaar bent om deze naar je printer te sturen, is het een goed idee om het resultaat eerst op je scherm te bekijken via afdruksimulatie, ook wel bekend als ‘soft proofing’. Ga hiervoor opnieuw naar Bewerken / Instellingen / Kleurbeheer. In het gedeelte Afdrukvoorbeeld selecteer je het kleurprofiel van je printer en kun je de renderintentie instellen (probeer zowel Relatief colorimetrisch als Perceptueel uit. Stel bij Optimaliseer afdrukvoorbeeld voor bij voorkeur Precisie/kleurgetrouwheid in en zorg ervoor dat je de optie Kleuren buiten het gamut markeren met de gewenste kleur aanvinkt. Hierdoor kun je op het scherm duidelijk zien welke kleuren je printer(profiel) mogelijk niet perfect kan weergeven. Ga hiervoor naar Beeld / Kleurbeheer en activeer Afdrukvoorbeeld.

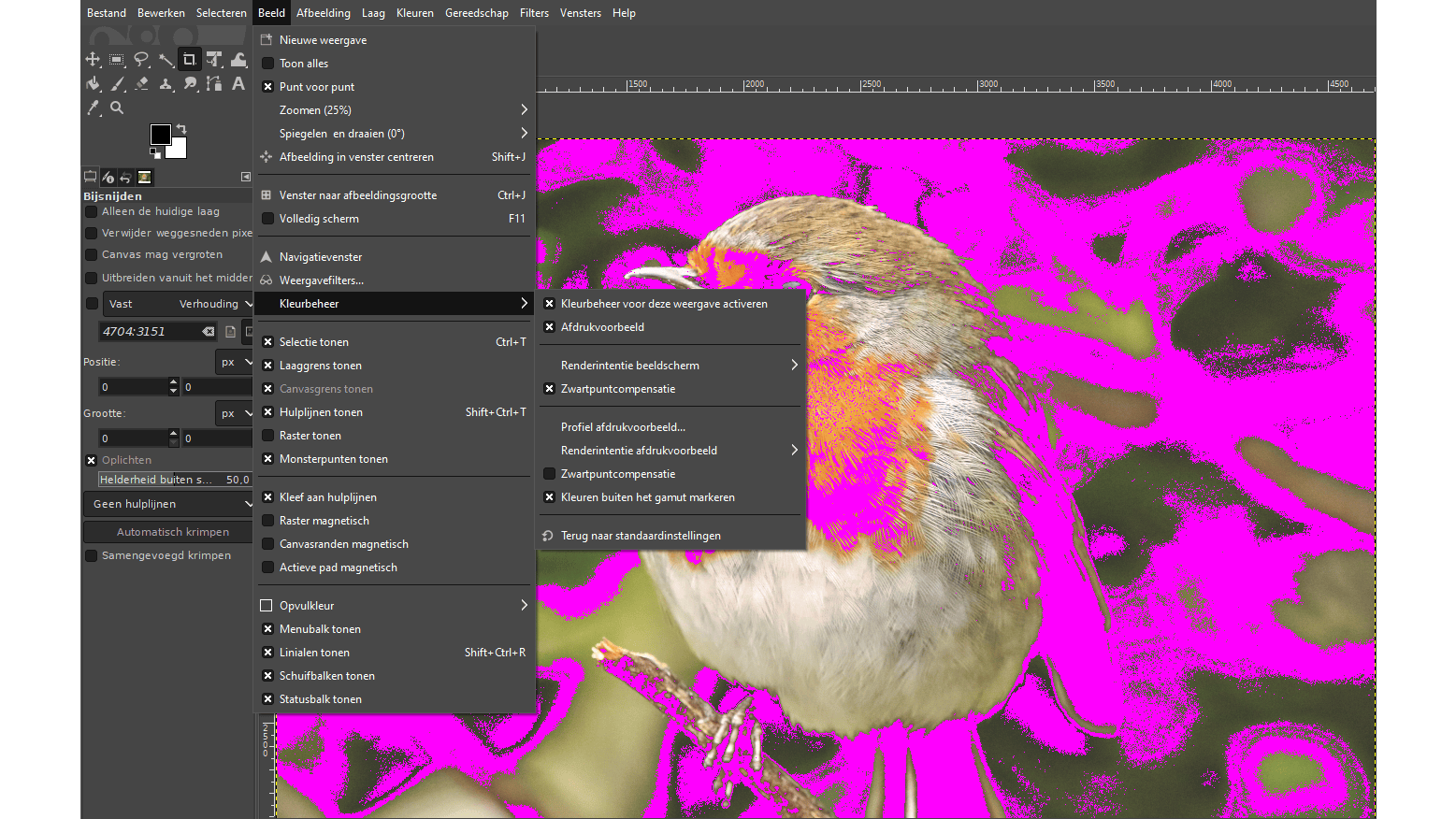

Soft proofing: zo te zien vallen heel wat kleuren buiten het kleurprofiel van onze printer.

Watch on YouTube
