Zo sluit je het best een receiver aan
© JBL
Huis

Zo sluit je het best een receiver aan

De achterzijde van een doorsnee receiver telt al gauw tientallen aansluitingen. Bij duurdere modellen loopt dat aantal vaak op tot bijna honderd. Voor het aansluiten van audiovisuele apparaten bestaan er dan ook meestal meerdere opties. In dit artikel lees je welke poorten je het best kunt gebruiken.

In dit artikel bespreken we:

• Welke aansluitingen een receiver heeft • Hoe je speakers aan de juiste uitgangen koppelt • Hoe je een televisie, cd-speler, draaitafel, tv-ontvanger en andere apparaten het beste kunt aansluiten

Ook interessant: Receiver kopen? Let op deze aandachtspunten

Bekende audiomerken als Denon, Onkyo, Marantz en Yamaha brengen geregeld uitgebreide receivers op de markt. Dat resulteert in een nogal drukke achterkant met een heleboel in- en uitgangen. Gelukkig helpen de fabrikanten je alvast een handje. Zo staat bij vrijwel alle aansluitingen vermeld waarvoor je de bewuste poort kunt gebruiken. Toch is een nadere uitleg geen overbodige luxe. Kijken we bijvoorbeeld naar het koppelen van een cd-speler, dan zijn er doorgaans drie mogelijkheden. En zo stuit je wellicht op nog meer aansluitdilemma's.

©Onkyo

In de witte vlakken zie je welke apparaten en luidsprekers je allemaal op de receiver kunt aansluiten. Tip: klik op de afbeelding om hem te vergroten.

Speakers aansluiten

Afhankelijk van hoeveel audiokanalen de receiver ondersteunt, zijn er meerdere speakeruitgangen beschikbaar. Sluit op Front de twee voorste luidsprekers aan. Het is hierbij belangrijk dat je de linker en rechter speaker aan de overeenkomstige uitgangen koppelt. Fabrikanten duiden dat doorgaans aan met L en R. Let bovendien op de plus- en min-aansluiting. Die zijn respectievelijk rood en zwart.

In een klassieke 5.1-kanaals surroundopstelling bevindt zich onder de televisie een middenspeaker. Koppel die aan de rode en zwarte uitgang bij Center. Daarnaast heb je als het goed is ook nog twee speakers achter de zitpositie opgesteld. Die verbind je met de Surround-uitgangen van de receiver. Verder kun je een subwoofer op Sub, Sub out of Subwoofer out aansluiten. In tegenstelling tot reguliere luidsprekers gebruik je voor deze basspeaker slechts één stekker.

Ondersteunt jouw receiver nog meer kanalen, dan zie je vermoedelijk namen als Back, Surround Back en/of Height. Hierop kun je optioneel extra speakers aansluiten. Bij gebruik van een geschikte receiver en de juiste luidsprekers creëer je daarmee een driedimensionaal geluid (Dolby Atmos/DTS:X). Houd er rekening mee dat fabrikanten van receivers geen luidsprekerkabels meeleveren. Voor een goed geluid loont het de moeite om in kwalitatieve kabels te investeren.

©Maikel Dijkhuizen

Er lopen vanaf elke luidspreker normaliter twee (verbonden) kabels naar de receiver.

Televisie aansluiten

Uiteraard wil je het (surround)geluid van tv-zenders en video-apps via de receiver afspelen. Verbind de televisie bij voorkeur met de HDMI-ARC-uitgang van het audiosysteem. Op hedendaagse beeldbuizen vind je zo'n zelfde HDMI-ARC-aansluiting. Bijzonder aan deze poort is dat het beeld en geluid in tegengestelde richting kan transporteren. De afkorting ARC staat dan ook voor Audio Return Channel. Open je op de smart-tv bijvoorbeeld Netflix, Videoland of een andere app, dan nemen de receiver en aangesloten luidsprekers het audiospoor voor hun rekening.

Heeft jouw televisie geen HDMI-ARC-poort? Geen probleem, want je kunt het tv-geluid waarschijnlijk alsnog via je receiver afspelen. Check eerst of de beeldbuis een optische uitgang heeft. Dit staat aan de achterzijde van de televisie bijvoorbeeld aangeduid met Optical digital audio out of een soortgelijke benaming. Heeft de receiver eveneens een digitale optische poort, dan luister je naar een mooi surroundgeluid.

Als je nog een hele oude televisie hebt, kun je die wellicht analoog aansluiten. Gebruik hiervoor een witte en rode tulpingang achterop de receiver. Overigens luister je bij een analoge verbinding uitsluitend naar stereogeluid.

©Pioneer

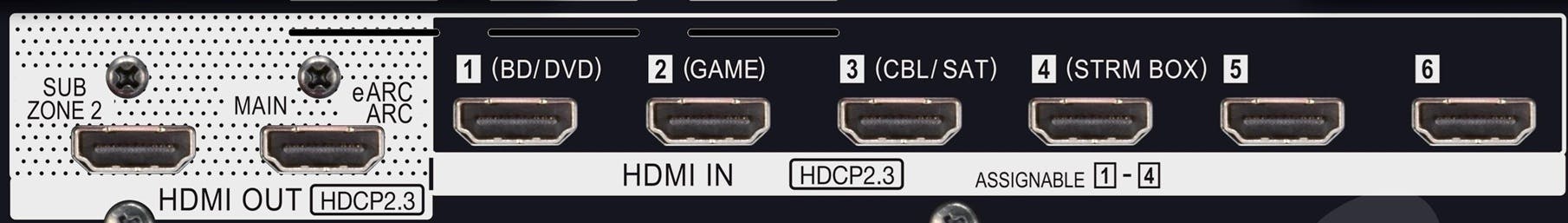

Let op dat je een televisie aan een HDMI-poort met ARC-ondersteuning koppelt.

Videobronnen aansluiten

Voor het koppelen van videobronnen heeft vrijwel elke recente receiver meerdere HDMI-inputs. Sluit hierop bijvoorbeeld een tv-ontvanger, blu-ray-speler, spelcomputer en/of mediaspeler aan. De receiver verwerkt het audiospoor van de gekozen videobron en geeft het beeldsignaal door aan de televisie. Dat laatste gebeurt via de HDMI-ARC-uitgang (zie vorige paragraaf).

Bij iedere HDMI-poort op de receiver staat doorgaans de naam van een bepaalde videobron vermeld. Het is verstandig om je daaraan te houden. Je kunt dan met aparte knoppen op de afstandsbediening simpel naar de juiste videobron schakelen. Sommige receivers hebben ook nog analoge video-ingangen, zoals component (groen/blauw/rood), composiet (geel) en s-video. Die zijn met name nuttig voor het geval je oude videoapparatuur wilt aansluiten.

Cd-speler aansluiten

Als je een cd-speler wilt aansluiten, heb je meestal keuze uit drie mogelijkheden. Veel receivers hebben twee verschillende digitale ingangen, namelijk optisch en coaxiaal. Wanneer jouw cd-speler over een van deze uitgangen beschikt, kun je de audiobron digitaal aansluiten. In dat geval zet de receiver het digitale signaal om naar een analoog signaal, waarna het geluid wordt verwerkt door de aangesloten speakers. Dit gebeurt door de digitaal/analoog-converter (dac) van de receiver.

Vrijwel alle cd-spelers hebben zelf óók een digitaal/analoog-converter. Deze route kun je als alternatief kiezen. Het digitale geluid van de cd wordt dan meteen omgezet naar een analoog signaal. Via een witte en rode tulpuitgang bereikt dit signaal vervolgens jouw audiosysteem, waarna je geluid uit de speakers hoort.

De hamvraag is natuurlijk of je een cd-speler nou het beste digitaal of analoog kunt aansluiten. Het antwoord daarop heeft alles met de kwaliteit van de gebruikte digitaal/analoog-converter te maken. Ga je een goedkope cd-speler op een prijzige receiver aansluiten? Hoogstwaarschijnlijk doet de digitaal/analoog-converter van de receiver deze taak met meer precisie, waardoor je luistert naar een gedetailleerder geluid. In dit voorbeeld sluit je de cd-speler dus bij voorkeur digitaal aan. Overigens zijn er ook prijzige cd-spelers met een hoogwaardige digitaal/analoog-converter verkrijgbaar. Zo'n apparaat leent zich goed voor een analoge verbinding.

©Marantz

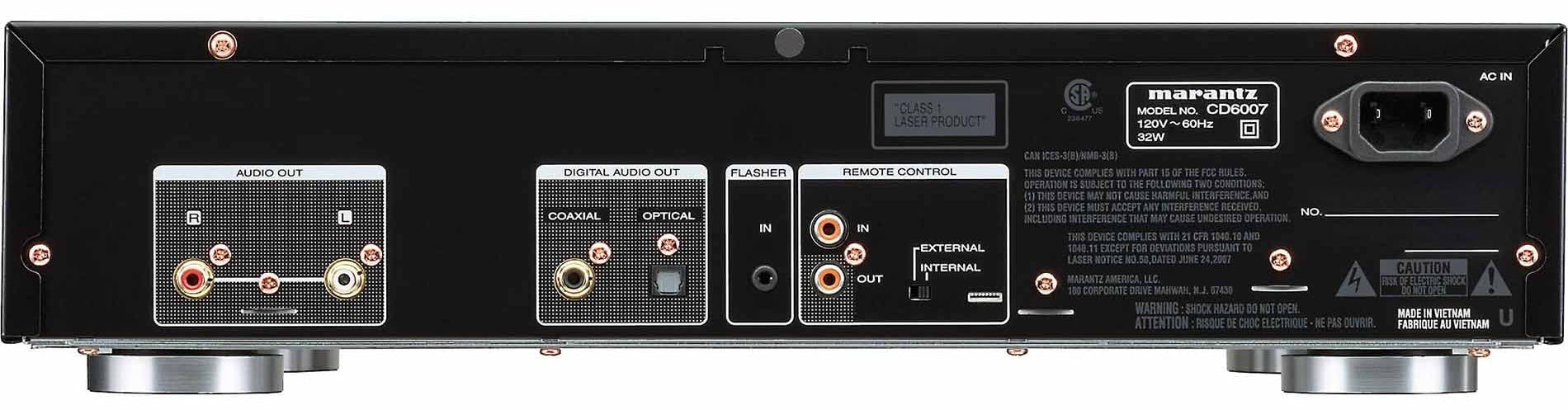

De Marantz CD6007 kun je zowel digitaal (optisch en coaxiaal) als analoog aansluiten.

Platenspeler aansluiten

Plaatjes draaien is tegenwoordig weer helemaal hip. Misschien wil je daarom wel een mooie draaitafel aansluiten. Zie je achterop de receiver een rode en witte tulpingang met een Phono-aanduiding? Goed nieuws, want in dat geval is er al een phono-voorversterker ingebouwd. Je kunt elke platenspeler hierop aansluiten. Als de receiver niet over dit onderdeel beschikt, gebruik je een andere analoge tulpingang. Je hebt dan wel een platenspeler met een geïntegreerde voorversterker of een losse voorversterker nodig. Zo'n laatstgenoemd kastje is vanaf enkele tientjes te koop.

Netwerktoegang

Tegenwoordig hebben veel recente receivers ook een netwerkfunctie. Je kunt dan muziek streamen vanaf online diensten en overige netwerkbronnen – zoals Spotify, Tidal of een NAS. Sluit een receiver bij voorkeur op een bekabeld netwerk aan. Dankzij een hogere bandbreedte is de verbinding stabieler. Bovendien voorkom je daarmee dat naburige wifi-netwerken de draadloze verbinding negatief beïnvloeden (interferentie). Is er geen bekabelde verbinding voorhanden, dan meld je de receiver alsnog aan op wifi.

©Denon

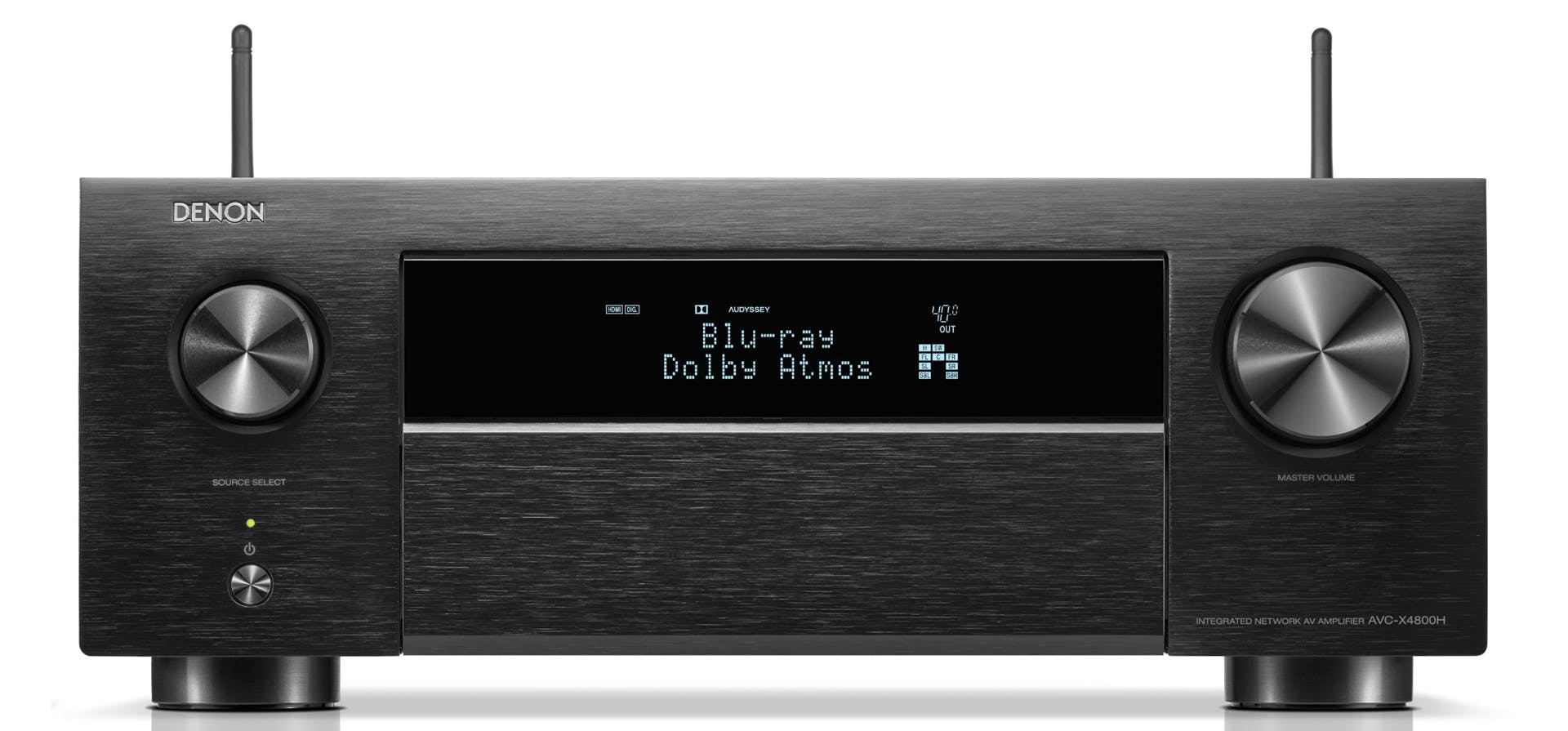

De Denon AVC-X4800H heeft twee antennes voor het oppikken van een wifi-signaal.
