Wie (lang) op vakantie gaat, ontkomt soms niet aan tussentijdse werksessies. Dat is makkelijker gezegd dan gedaan, want de wifi-dekking is op veel campings en vakantieparken een ondergeschoven kindje. Wat heb je naast een stabiele internetverbinding nog meer nodig om vanuit tent, camper of bungalow te kunnen werken?

Een laptop meenemen en werken maar! Dat zou je inderdaad denken, maar misschien is het in jouw situatie wel handiger om een smartphone of tablet mee te nemen. Ook komt er bij het werken vanaf je vakantieadres nog veel meer kijken. Denk aan het zorgen voor een prettige lichtinval, een betrouwbare stroomvoorziening en het dempen van eventuele geluidsoverlast. In dit artikel bespreken we diverse oplossingen.

De redacteur van dit artikel werkt meerdere keren per jaar vanaf zijn kampeerplek.

Geschikte laptop kiezen

Het gebruik van een laptop ligt tijdens vakanties voor de hand. Sinds het wegvallen van het cd/dvd-station en de traditionele harde schijf zijn schootcomputers slank en licht. Gunstig, want hierdoor neem je ze makkelijker mee. Voor reguliere taken als e-mailen, internetten, (video)vergaderen en tekstverwerken kun je met een klein model uit de voeten. Denk aan een scherm van 13,3 of 14 inch. Voor beeldbewerking, videostreaming en overige grafische taken heeft een groter scherm de voorkeur. Er bestaan tegenwoordig handzame laptops van 15,6, 16 en 17,3 inch die je relatief eenvoudig meeneemt. Veel moderne producten hebben dunne schermranden en een lichtgewicht constructie.

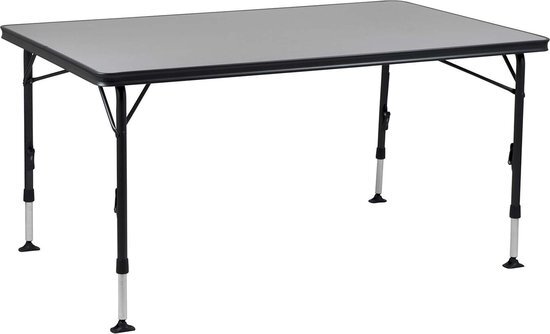

Trek je met een tentje de natuur in? Bedenk dan goed dat je voor langdurige werksessies een (kampeer)tafel nodig hebt. Wellicht kun je ook een muis, toetsenbord en laptopstandaard meenemen. Je gebruikt deze spullen om ter plekke ergonomisch verantwoord te werken. Met de laptop op schoot kan voor korte sessies weliswaar ook, maar deze werkhouding heeft wel wat nadelen. Zo kan het apparaat in deze opstelling zijn warmte niet goed kwijt en wellicht voelen je benen na een tijdje onaangenaam. Bovendien verhoogt deze oncomfortabele houding de kans op lichamelijke ongemakken.

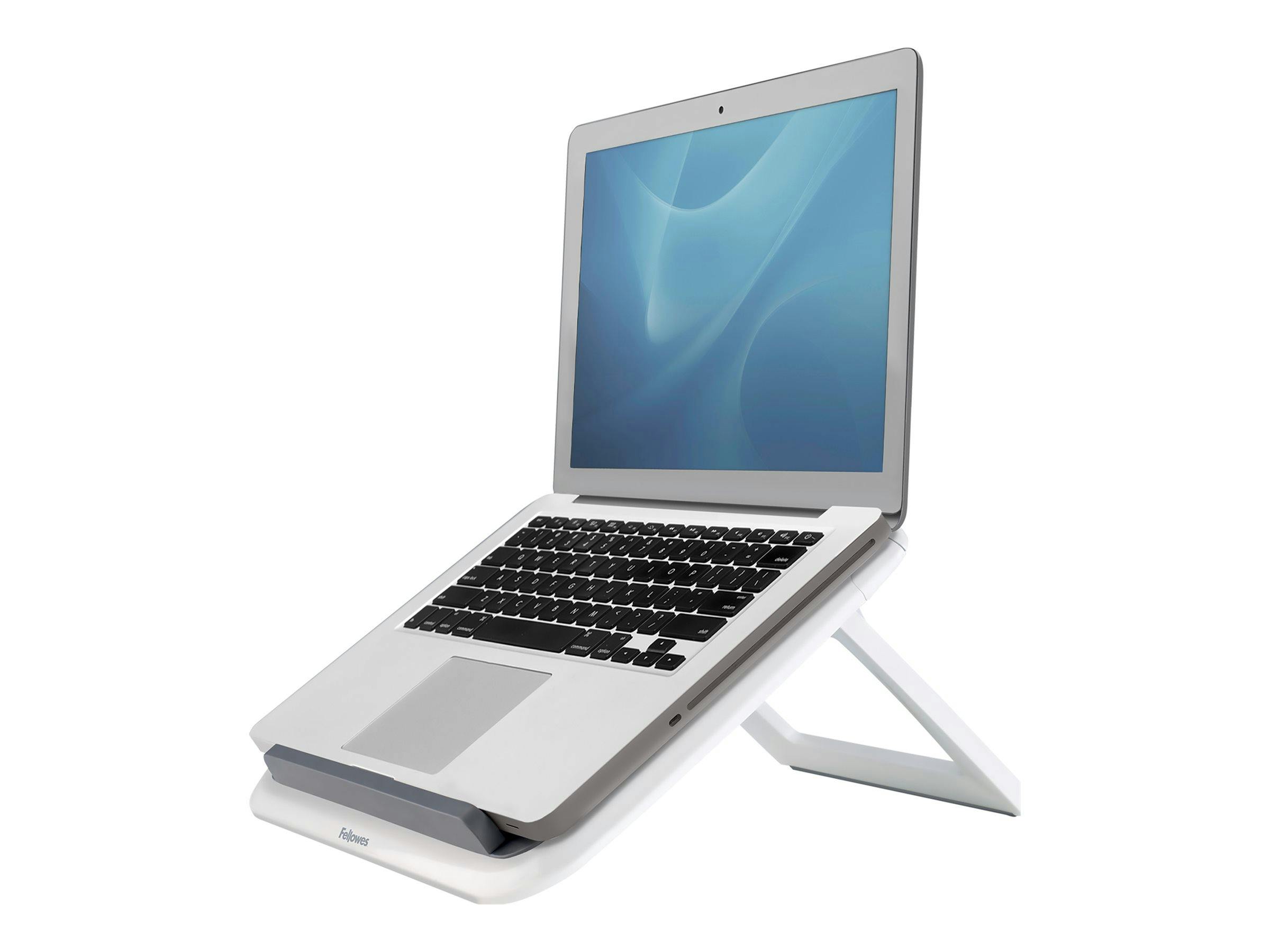

Deze inklapbare laptopstandaard van Fellowes plaatst het scherm op ooghoogte. Daarmee verklein je de kans op nek-, schouder- en rugklachten.

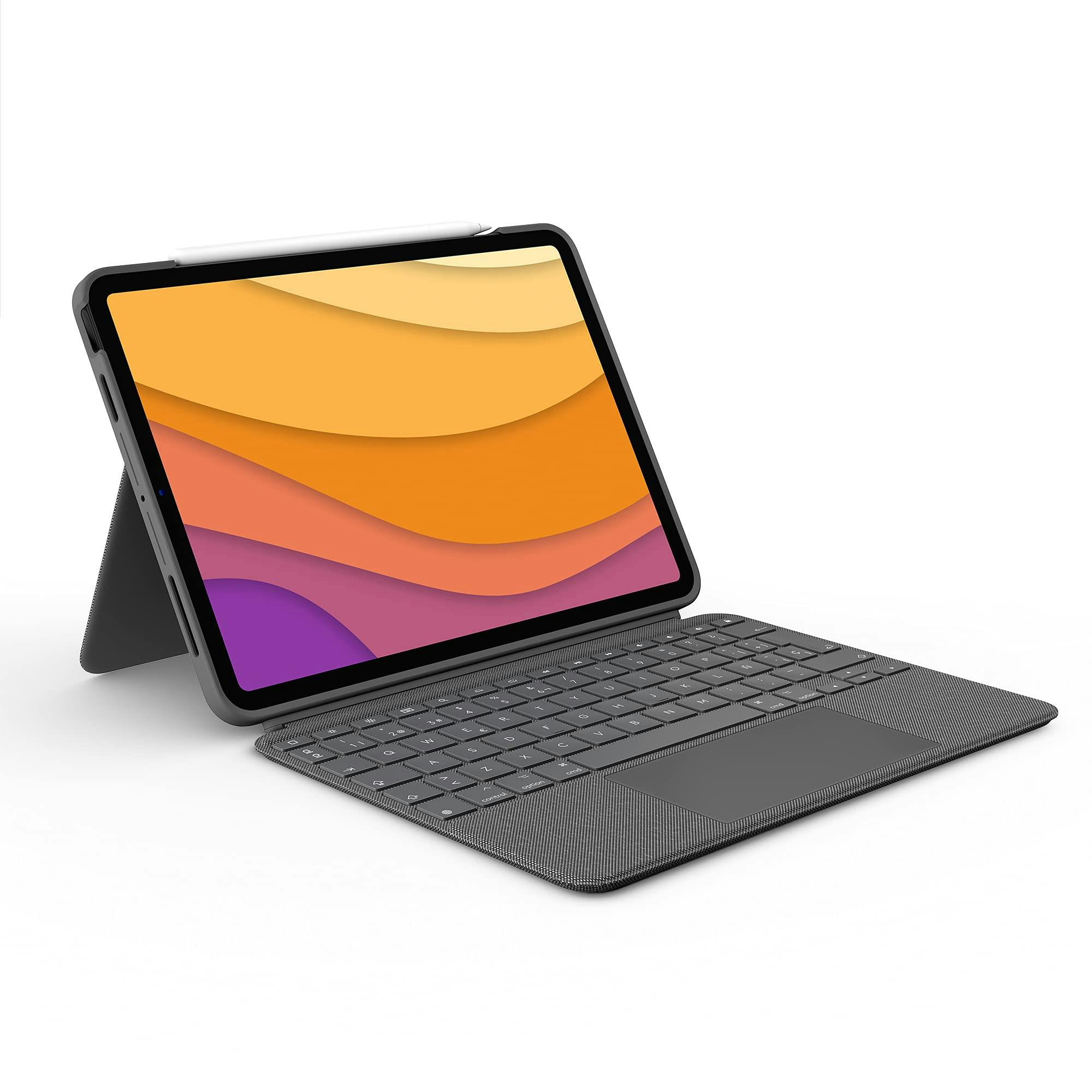

Met deze toetsenbordhoes van Logitech gebruik je je iPad als veredelde laptop.

Wifi van de camping

Naast een laptop (of ander) apparaat heb je voor een geslaagde ‘workation’ (een werkvakantie dus) stabiel internet nodig. Hoewel nagenoeg elke camping tegenwoordig een eigen wifi-netwerk beheert, kun je daarop niet blindelings vertrouwen. Vooral langs de randen van vakantieparken is de dekking lang niet altijd op orde. Kies daarom bij voorkeur een kampeerplek ergens centraal op het terrein.

Wanneer de camping gratis wifi aanbiedt, ontstaan er mogelijk piekmomenten. Andere gasten gebruiken natuurlijk hetzelfde netwerk om bijvoorbeeld podcasts te luisteren, games te spelen of video’s te streamen. Met name in de avonduren resulteert dat nogal eens in een trage verbinding. Onderschat het belang van een snelle internetverbinding niet! Wil je even gauw wat werk afhandelen, dan is het nogal frustrerend wanneer je minutenlang op het laden van een webpagina moet wachten. Wie weet kun je als alternatief in een nabijgelegen café, restaurant of bibliotheek terecht. Er zijn campings waar je tegen betaling wifi kunt gebruiken. In dat geval is de dekking over het algemeen beter. Probeer aan de hand van online reviews vooraf een inschatting van de kwaliteit van het beschikbare wifi-netwerk te maken.

Wifi-signaal versterken

Er bestaan allerlei producten die het aanwezige wifi-signaal oppikken en vervolgens een versterkt signaal uitzenden. De Alfa Wifi-Camp Pro-serie richt zich zelfs specifiek op kampeerders. Via een meterslange kabel bevestig je de bijgesloten antenne op het dak van een tent, caravan of camper, waarna je in een app de sterkste wifi-verbinding kiest. Op basis van dit signaal genereert de Alfa Wifi-Camp Pro rondom de kampeerplek een eigen draadloos netwerk. De fabrikant levert bij het genoemde product zowel een 230- als 12-volt aansluitkabel mee. Naast de breed gewaardeerde Alfa Wifi-Camp Pro bestaan er nog meer wifi-versterkers voor campings. Die zijn in de betere kampeerwinkels verkrijgbaar.

Werken via mobiel internet

Is er geen of slechte wifi? Creëer dan gewoon ter plekke een eigen draadloos netwerk. Vervolgens kun je je laptop of tablet daarmee verbinden. Het opzetten van zo’n netwerk kan op verschillende manieren. De eenvoudigste optie is om je smartphone hiervoor te gebruiken. Dit toestel is via een geschikte simkaart al met een mobiel datanetwerk verbonden. De smartphone zendt in hotspotmodus een wifi-signaal uit, waarna andere apparaten dit netwerk kunnen gebruiken. Houd hierbij wel rekening met de databundel van je mobiele internetabonnement.

Wil je het dataverbruik beperken? Dan loont het de moeite om geen video’s streamen en social media te gebruiken. Een voordeel is dat je in alle lidstaten van de Europese Unie vanuit je databundel kunt internetten. Dat geldt overigens ook voor IJsland, Zwitserland, Noorwegen en het Verenigd Koninkrijk. Verblijf je in een land buiten Europa? Bij de meeste providers kun je een buitenlandbundel activeren. Een andere optie is om op de vakantiebestemming een prepaidkaart met toegang tot mobiel internet te kopen. Je betaalt in dat geval het lokale tarief.

©simona - stock.adobe.com

Op afgelegen plekken kun je je smartphone als mobiele hotspot gebruiken.

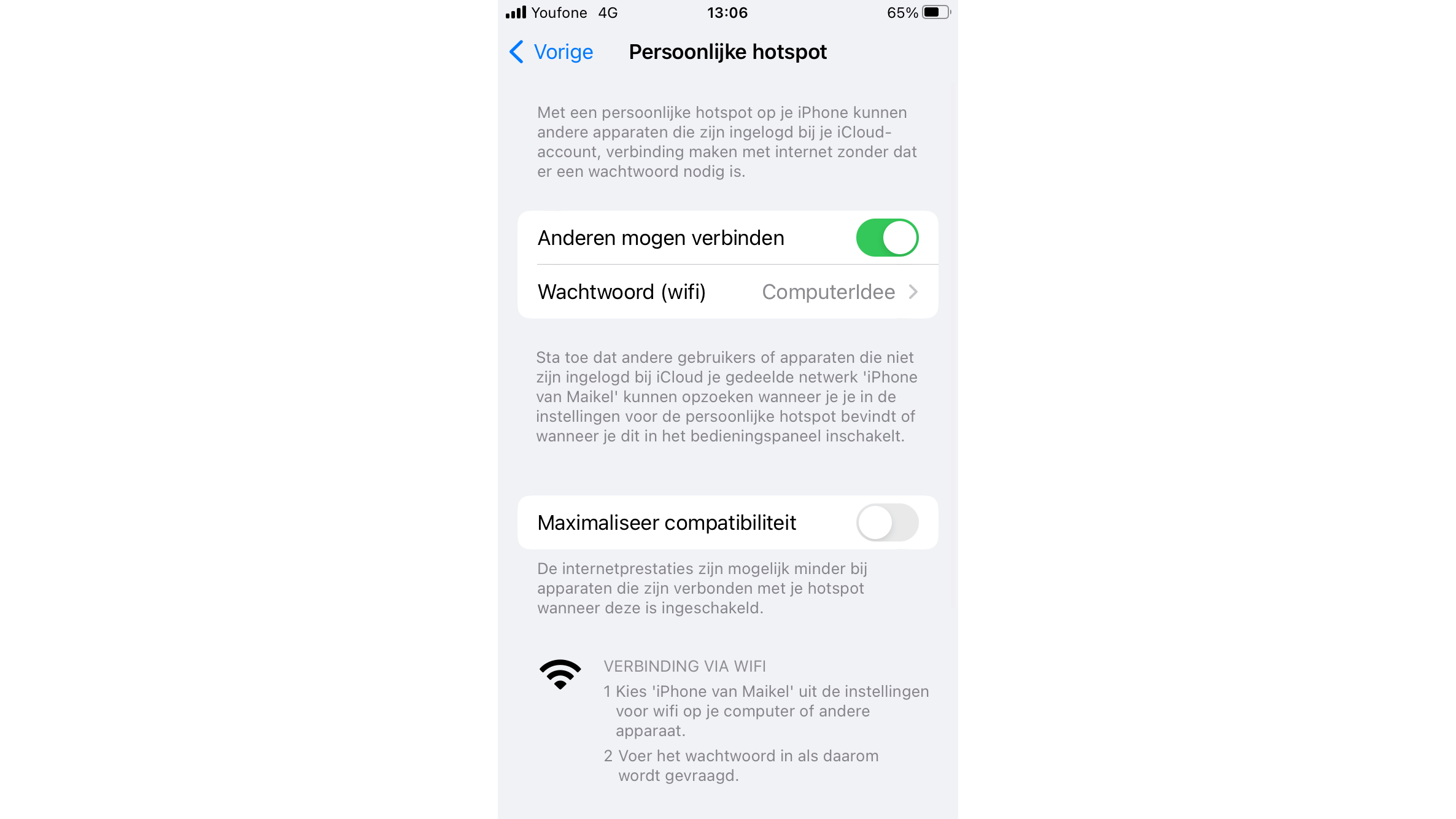

Zet met een paar stappen de hotspotfunctie van je smartphone aan.

Signaal via mifi-router

Een smartphone in hotspotmodus zendt een relatief zwak wifi-signaal uit. Daarnaast gaat de accu van het toestel in deze modus snel leeg. Wie een sterk eigen draadloos netwerk wil creëren, kan de aanschaf van een mifi-router overwegen. Dit is in feite een mobiele router waarin je een simkaart plaatst. Uiteraard werkt het alleen op plekken waar een mobiele internetverbinding voorhanden is.

Vergeleken met de hotspotfunctie van een smartphone hebben mifi-routers een groter bereik. De aanwezige antennes zijn krachtiger. Het apparaatje bevat mogelijk ook nog een ethernetpoort, zodat je een geschikte laptop met een snoertje kunt verbinden. Tot slot hebben de meeste modellen een oplaadbare accu, waardoor je niet afhankelijk bent van netstroom. De bekende merken TP-Link en Netgear ontwikkelen in verschillende prijsklassen mifi-routers. Sommige fabrikanten leveren zelfs een krachtige buitenantenne mee. Die kun je bijvoorbeeld op het dak van een kampeervoertuig plaatsen.

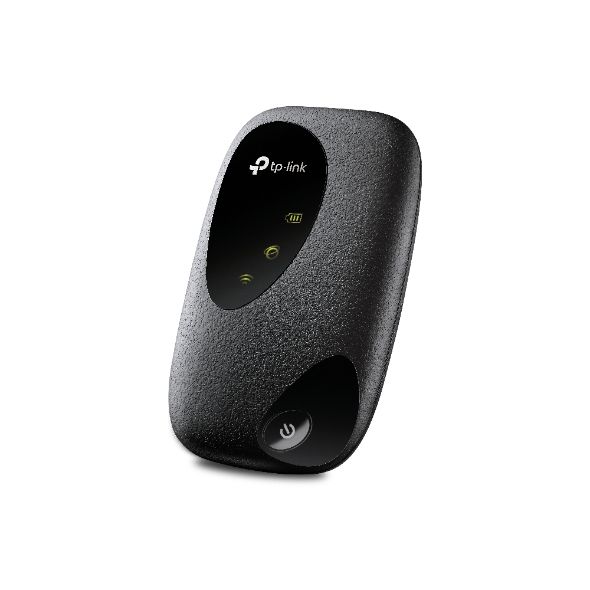

De TP-Link M7010 is een betaalbare mifi-router waarmee je maximaal tien apparaten verbindt.

Juiste lichtinval

Veel digitale nomaden posten op social media de fraaiste beelden van hun werkplek. Ze zitten bijvoorbeeld met de laptop op schoot onder een palmboom van een tropisch strand. Dergelijke plaatjes lijken zo op het eerste oog jaloersmakend, maar erg comfortabel zijn zonnige werkplekken niet. Zelfs bij gebruik van een ontspiegeld laptopscherm is het felle licht doorgaans erg hinderlijk. Om nog maar te zwijgen over het zand tussen de toetsen bij een stevige zeewind.

Kortom, zorg op een vakantieplek dat je een beschutte plek hebt. Kampeerders kunnen bijvoorbeeld onder de luifel van hun tent, caravan of camper terecht. Het helpt daarnaast om de helderheid van het scherm te verhogen. Nog steeds te veel omgevingslicht? Meestal is het dan toch het prettigst om vanuit een (voor)tent of kampeervoertuig te werken. Bovendien hebben grotere campings vaak horeca waar je je laptop even kunt openklappen.

©ANEK - stock.adobe.com

Wie van plan is om buiten te werken, heeft vaak last van te fel omgevingslicht.

Stroomvoorziening

Laptops, tablets en smartphones hebben vanzelfsprekend een oplaadbare accu, maar vroeg of laat kun je niet zonder netvoeding. Gelukkig hebben kampeerplekken vrijwel altijd stopcontacten of een CEE-stroomaansluiting. Alleen op minicampings liggen de stroompunten soms vrij ver van de kampeerplek. Neem daarom altijd een voedingskabel of verlengsnoer van pakweg twintig of dertig meter mee.

Sommige campings leveren standaard maar vier of zes ampère stroom. Bij gebruik van meerdere apparaten is dat tegenwoordig erg weinig. Zo hebben veel kampeerders een waterkoker, oven, elektrische kachel, koelkast en televisie. In hartje zomer komt daar misschien nog een ventilator of airco bij. Bij een te lage stroomcapaciteit valt de elektriciteit misschien uit. Om die reden kun je op veel campings tegen extra betaling de elektriciteit ophogen. Nuttig voor wie tijdens werksessies een kop koffie of thee wil zetten.

Als je weleens op afgelegen plekken kampeert, is er misschien niet altijd elektriciteit beschikbaar. Bovendien kan de energievoorziening natuurlijk tijdens een onverhoopte storing uitvallen. Met een geschikte powerbank heb je altijd noodstroom bij de hand. Dat is een mobiele oplader met een eigen accu. Schaf voor het opladen van een laptop wel een krachtig exemplaar aan. Let hierbij vooral op de accucapaciteit in milliampère-uur (mAh) en het oplaadvermogen in watt. Heeft je laptop geen usb-c-laadpoort? Er zijn ook powerbanks met een geïntegreerd stopcontact te koop. Voor het gebruik buiten bestaan er water- en stofbestendige producten.

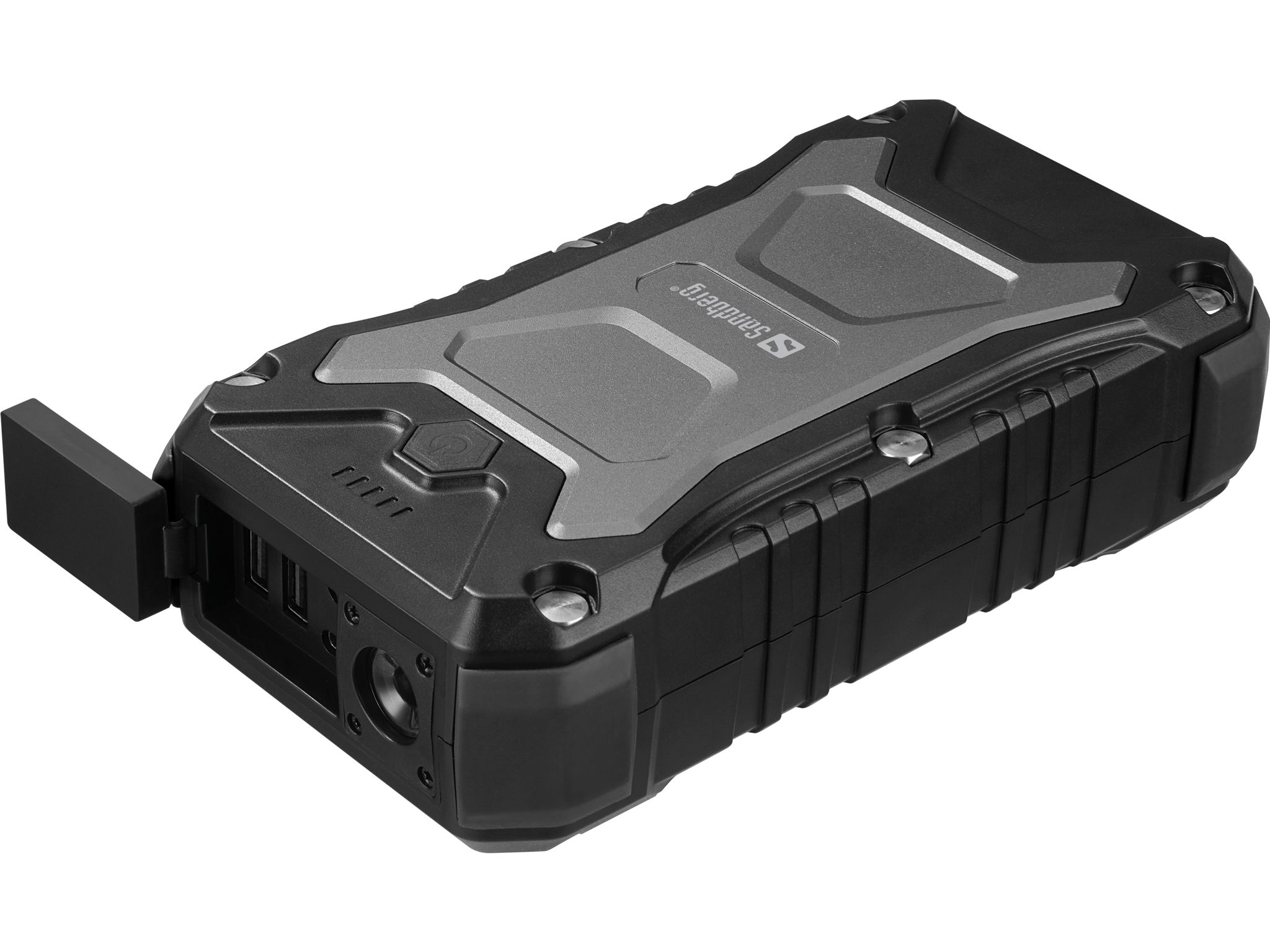

Deze weerbestendige powerbank van Sandberg heeft twee usb-laadpoorten en een interne zaklamp.

Omgaan met geluidsoverlast

Gillende kinderen, brullende (party)speakers en aandacht vragende gezinsleden. Op een bruisende camping is er nogal veel afleiding. Nogal een verschil wanneer je een stil (thuis)kantoor gewend bent. Voor productieve werksessies is het verstandig om je zoveel mogelijk af te sluiten. Het helpt al door in de tent, caravan of camper te zitten.

Nog steeds te veel geluid? Een over-ear-koptelefoon met actieve geluidsonderdrukking is voor veel mensen een goede oplossing. Dit luisterapparaat valt geheel over de oren, zodat je minder omgevingsgeluiden ervaart. Daarnaast dempt de functie actieve geluidsonderdrukking lage frequenties. Je hebt zo geen last van dreunende partyspeakers van luidruchtige buren. Zet een rustgevend muziekje op en ga geconcentreerd aan de slag. In plaats van hoofdtelefoons bestaan er overigens ook oordopjes met actieve ruisonderdrukking.

©Sabrina - stock.adobe.com

Met een geschikte koptelefoon kun je jezelf voor het lawaaierige campingleven afsluiten.

Apparaten beveiligen

Spullen van kampeerders zijn door dieven heel makkelijk mee te nemen. Daarnaast kun je onderweg natuurlijk ook iets kwijtraken. Regel daarom dat je je smartphone, tablet en laptop op afstand kunt traceren. Windows, Android, iOS, iPadOS en macOS hebben hiervoor ingebakken functies. Je kunt voor de zekerheid ook een Apple AirTag of andere bluetooth-tracker in een tablet- of laptophoes doen. Daarmee lokaliseer je eenvoudig een verloren apparaat.

Neem ook diverse andere veiligheidsaspecten in ogenschouw. Werk je bijvoorbeeld met bedrijfsgevoelige of persoonlijke informatie? Het gebruik van een openbaar wifi-netwerk is dan best riskant, want je weet maar nooit wie er meekijken. Met een VPN-dienst kun je de verbinding versleutelen. Hierbij wordt het internetverkeer via een speciale server en versleutelde tunnel omgeleid. Daarmee voorkom je dat hackers gegevens kunnen onderscheppen. Beveilig al je apparaten ook altijd met een wachtwoord, vingerscan of gezichtsscan. Zo kun je met een gerust hart op kampeervakantie!

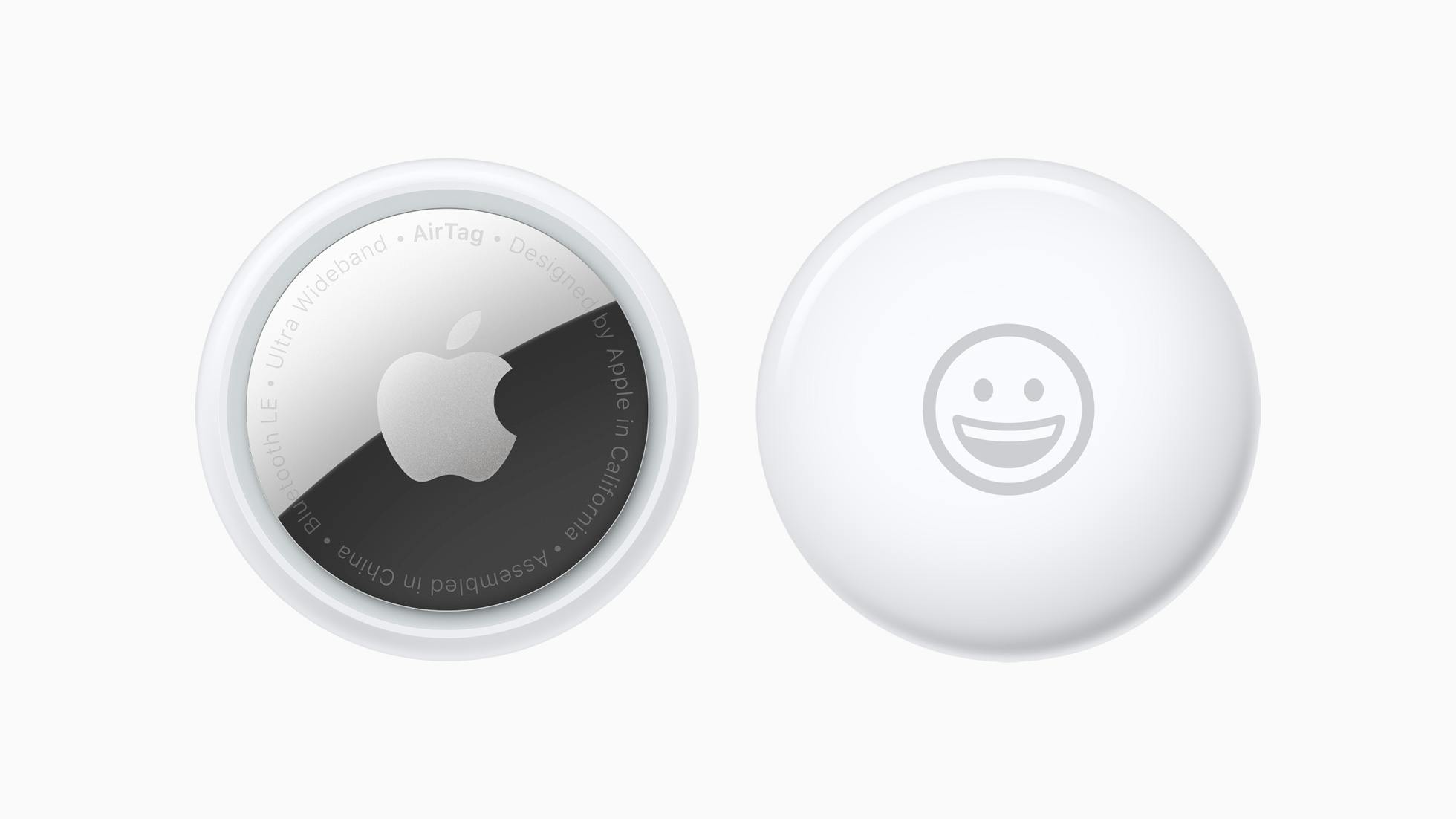

Een Apple AirTag is een apparaatje dat via andere Apple-gebruikers zijn locatie met je deelt.
